BAUGRUPPE VI
Baustufe 9
Benötigte Teile
1x 1027
Fliehgewicht 91
1x F/050310
Passfeder 5x3x10
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 9
Montiere Passfeder (F/050310) in die Kupplungsnabe (1030)
Stecke nun die Passfeder 5x3x10 (F/050310) in die Ausfräsung in der Kupplungsnabe
(1030).
Montiere Fliehgewicht (1027) in die Kupplungsnabe (1030)
Nun nimm das Fliehgewicht (1027) zur Hand und stecke es auf die Kupplungsnabe
(1030). Beachte das das Fliehgewicht (1027) auf einer Seite einen Flansch besitz.
Dieser Flansch muss Richtung Motor zeigen. Das Fliehgewicht (1027) muss soweit auf
die Kupplungsnabe (1027) geschoben werden, das diese eine wenig vorsteht !!!!!
Zur Kontrolle der richtigen Montage, drücke das Fliehgewicht (1027) fest in Richtung
Motor. Die Kupplungsglocke sollte sich trotzdem leicht drehen lassen. Klemmt die
Glocke ist irgendetwas falsch rum....
Infobox „TIPP & TRICK"
Lasse die Passfeder 5x3x10 (F/050310) ein wenig vorstehen, so lässt sich das
Flieggewicht (1027) leichter aufschieben und zentrieren. Ebenso wird die Montage
der Lüfterradeinheit erleichtert.

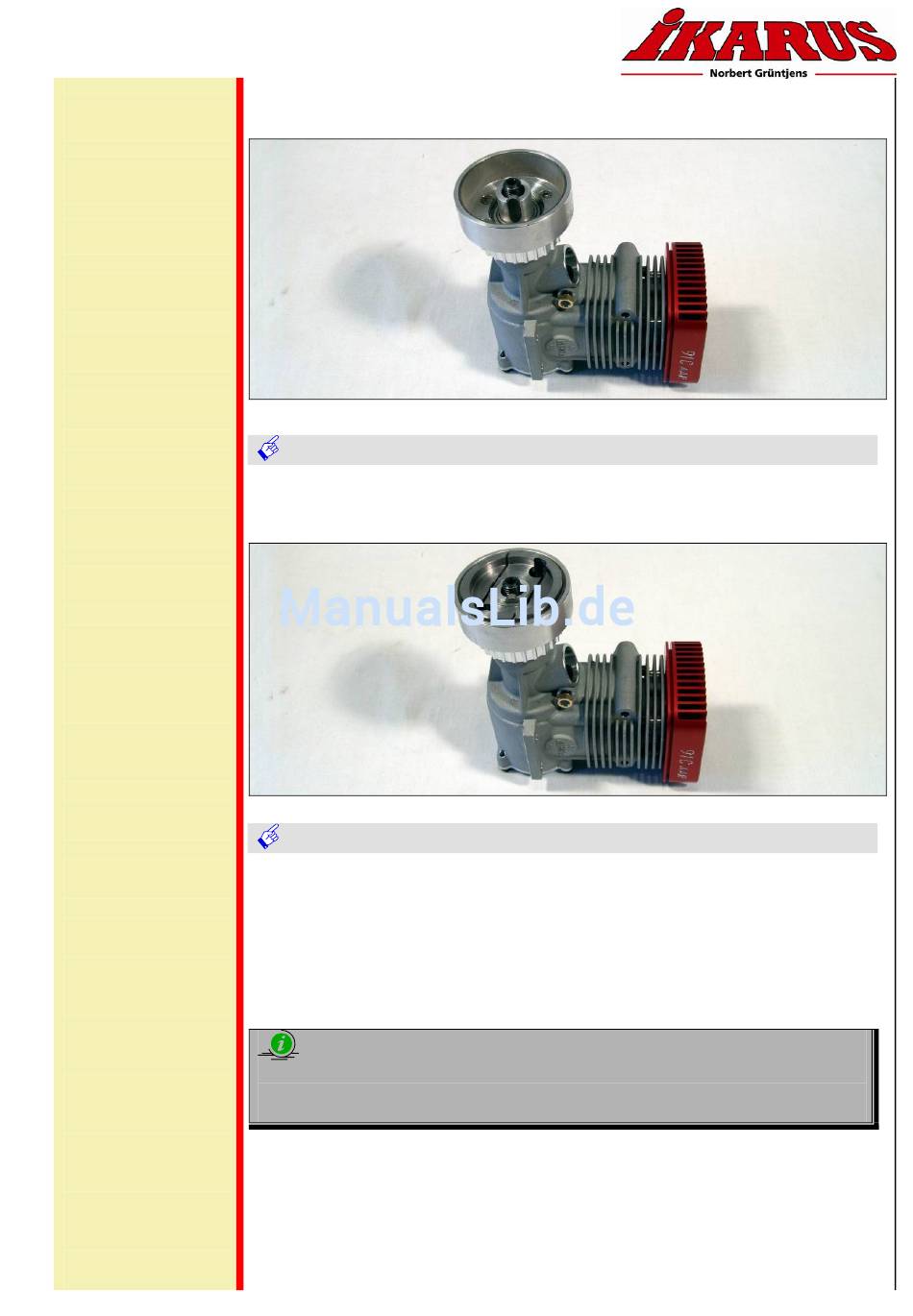

Montage Kupplungseinheit
Bild zeigt montierte Passfeder
Bild zeigt montiertes Fliehgewicht
Vision 90 Pro - Bauanleitung - Seite 51
