BAUGRUPPE I
Baustufe 1
Benötigte Teile
2x 1004
Seitenplatte CFK
1x 1005
Zentralplatte CFK
1x 1006
Tankhalter CFK
1x 1007
Akkuhalter CFK
1x 1008
Kreiselplatte CFK
BAUGRUPPE I
Chassis – Baustufe 1

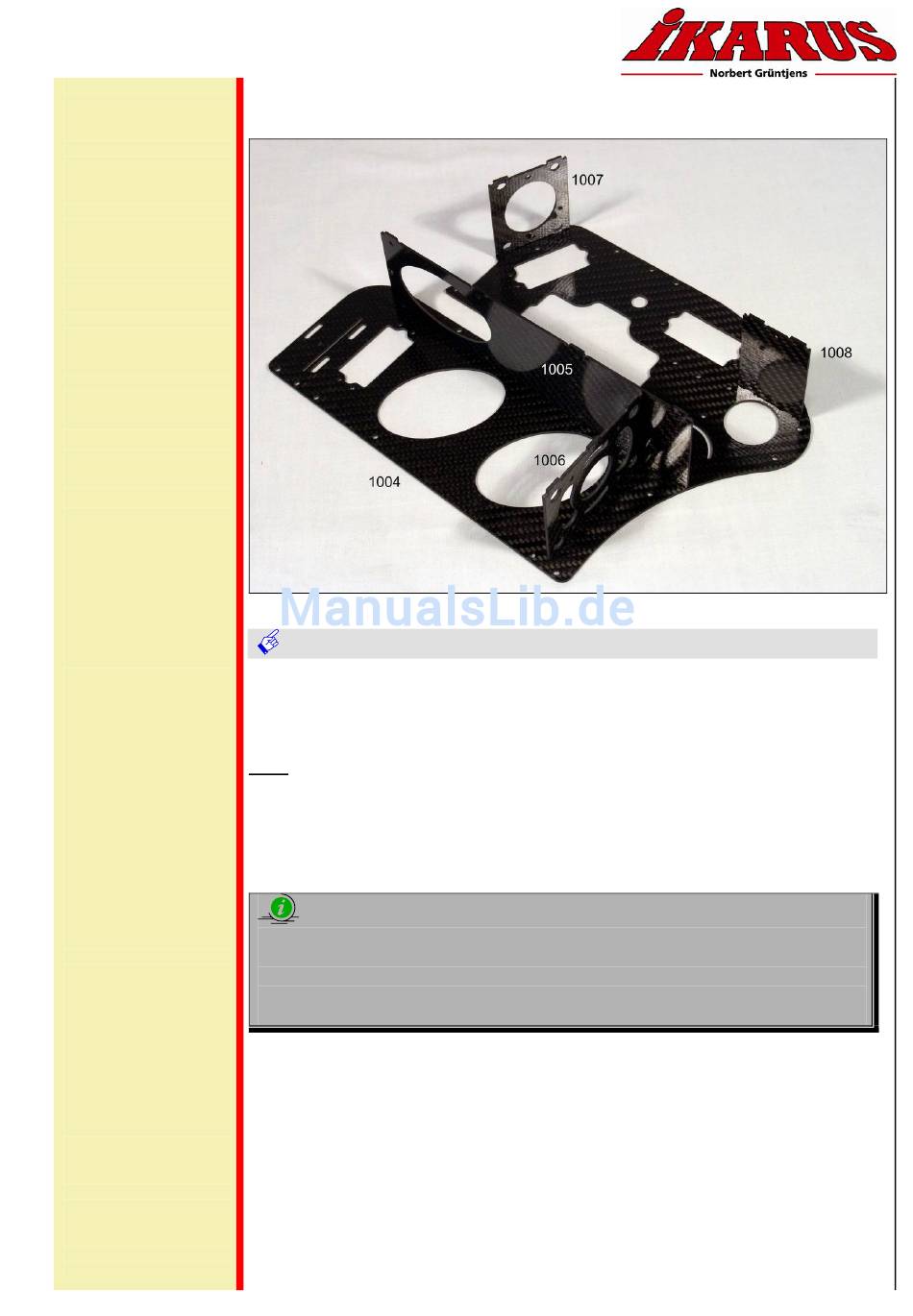

Bild zeigt die rechte Seitenplatte mit eingesetzten CFK-Teilen
Passe die CFK-Teile in die Seitenplatten ein
Nimm jetzt die Seitenplatten (1004) zur Hand und passe die Zentralplatte (1005), den
Tankhalter (1006), den Akkuhalter (1007) sowie die Kreiselplatte (1008) in die
entsprechenden Aussparrungen ein.
Vergewissere Dich noch vor dem Zusammenbau des Chassis das die genannten Teile in
beide Seitenplatten (1004) passen.
Die Passungen der Zapfen als auch der Schlitze wurden sehr knapp und genau
bemessen, um einen korrekten und strammen Sitz zu gewährleisten. Hier kann ein
Nacharbeiten notwendig sein. Die Zapfen sollten streng, aber ohne Gewalt in die
Schlitze eingesetzt werden können.
Infobox „TIPP & TRICK"
Zum Anpassen der Zapfen und Schlitze verwende am Besten eine Schlüsselfeile
und arbeite diese VORSICHTIG nach. Probiere lieber zu oft den Sitz der Teile, als zu
wenig.
Markiere die Teile so, das Du immer genau weißt welcher Zapfen zu welchem
Schlitz gehört.
Einbau CFK-Teile
Vision 90 Pro - Bauanleitung - Seite 16
