BAUGRUPPE IV
Baustufe 2
Benötigte Teile
1x 1022
Lagerleiste
Zwischenlager
1x 1024
Riemenrad AT5 42Z
1x BB/081605
Kugellager 8x16x5
1x F/030510
Passfeder 3x5x10
1x S/0406
Imbusschraube M4x6
1x U/4309
U-Scheibe 4,3x9
BAUGRUPPE IV
Erste Antriebsgetriebestufe – Baustufe 2
Montage Riemenrad & Lagereiste Zwischenlager

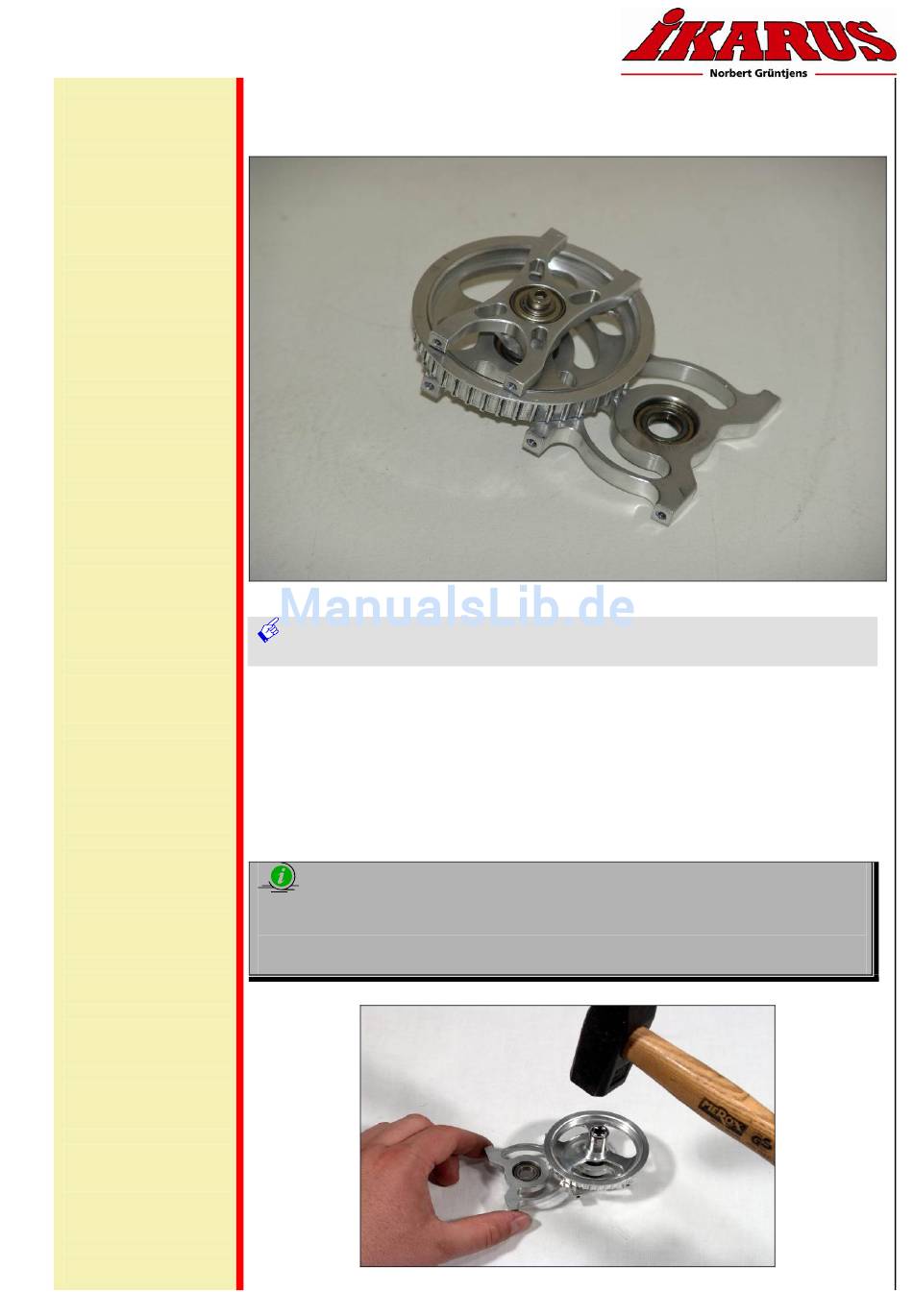

Bild zeigt montiertes Riemenrad und Lagerleiste Zwischenlager
Montiere Riemenrad (1024) und Lagerleiste Zwischenlager(1022)
Beachte korrekten Sitz der Passfeder 3x5x10 (F/030510)
Drücke zuerst die Passfeder F/030510) in die Nut der Zwischenwelle (1023). Danach
schiebe das Riemenrad (1024) auf die Zwischenwelle (1023). Vergewissere Dich das
die Boardscheibe des Riemenrades von der Lagerleiste Hauptlager (1021) wegzeigt.
Presse nun das Kugellager 8x16x5 (BB/081605) in die Lagerleiste Zwischenlager
(1022) ein. Nun stecke dies auf die Zwischenwelle (1023). Beachte dass die Seite an
der man das ganze Lager sehen kann, vom Riemenrad weg weisen muss! Nun wir die
Zwischenwelle (1023) noch mit der Imbusschraube M4x6 (S/0406) und der U-Scheibe
(U/4309) gesichert.
Infobox „TIPP & TRICK"
Solltest Du das Riemenrad nicht auf die Zwischenwelle montieren können, nimm
eine Stecknuß der Schlüsselweite 9 oder 10, stecke sie über die Zwischenwelle auf
das Riemenrad. Schlage nun beherzt, aber doch kontrolliert das Riemenrad in
Position.
Vision 90 Pro - Bauanleitung - Seite 37
