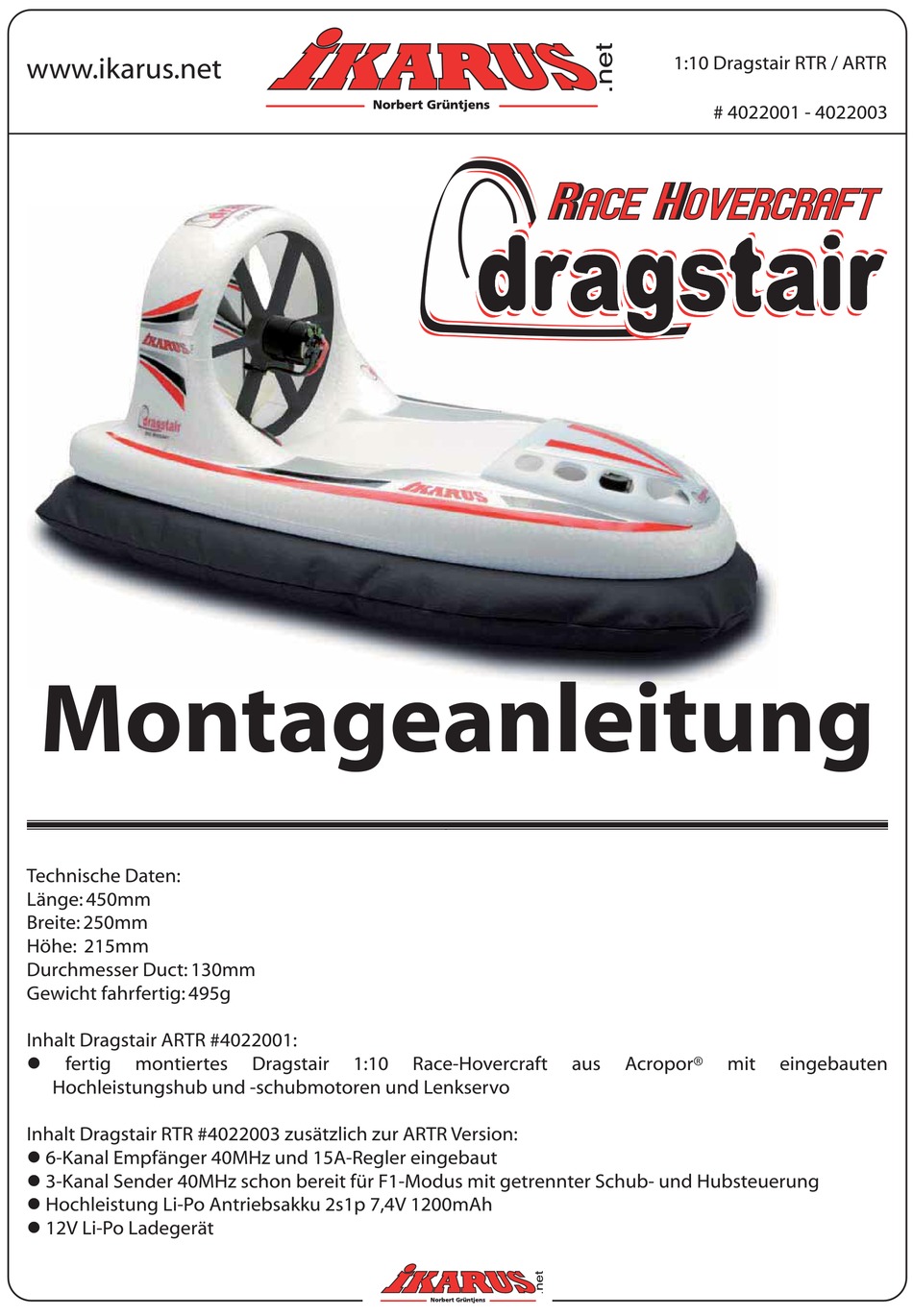

1:10 Dragstair RTR / ARTR
www.ikarus.net
# 4022001 - 4022003
Montageanleitung

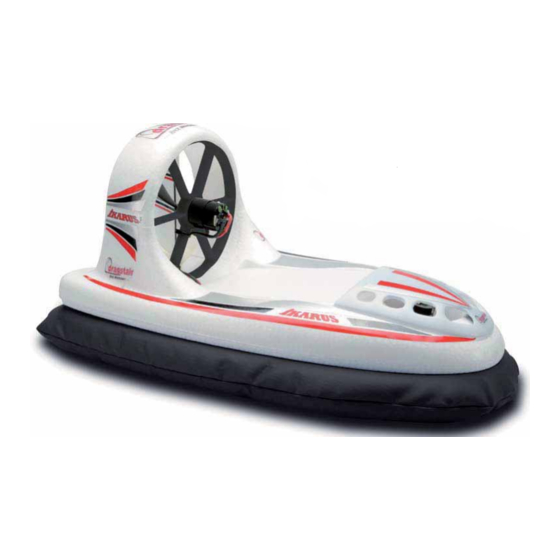

Technische Daten:
Länge: 450mm
Breite: 250mm
Höhe: 215mm
Durchmesser Duct: 130mm
Gewicht fahrfertig: 495g
Inhalt Dragstair ARTR #4022001:
z
fertig
montiertes
Dragstair
1:10
Race-Hovercraft
aus
Acropor®
mit
eingebauten
Hochleistungshub und -schubmotoren und Lenkservo
Inhalt Dragstair RTR #4022003 zusätzlich zur ARTR Version:
z 6-Kanal Empfänger 40MHz und 15A-Regler eingebaut
z 3-Kanal Sender 40MHz schon bereit für F1-Modus mit getrennter Schub- und Hubsteuerung
z Hochleistung Li-Po Antriebsakku 2s1p 7,4V 1200mAh
z 12V Li-Po Ladegerät
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iKarus Dragstair
Inhaltszusammenfassung für iKarus Dragstair
- Seite 1 Acropor® eingebauten Hochleistungshub und -schubmotoren und Lenkservo Inhalt Dragstair RTR #4022003 zusätzlich zur ARTR Version: z 6-Kanal Empfänger 40MHz und 15A-Regler eingebaut z 3-Kanal Sender 40MHz schon bereit für F1-Modus mit getrennter Schub- und Hubsteuerung z Hochleistung Li-Po Antriebsakku 2s1p 7,4V 1200mAh...
- Seite 2 Modell auf Ein. Ein kurzes Zucken der Motoren zeigt Betriebsbereitschaft. Nachdem Sie nun kurz die Lenkung überprüft haben können Sie losschweben. Anschlusschemata und Tuningmaßnahmen RTR Version Formula 2 Die RTR-Version des Dragstair wird in der sogenannten Formula 2 Variante Batt # 4023035...
- Seite 3 Schürze zu benutzen, da diese sonst viel Wasser aufnimmt. Austauschschürzen erhalten Sie bei Ihrem Fachhändler oder über unsere Webseite www.ikarus.net z Zum Wechsel der Schürze müssen Sie zunächst die 2 Nylonschrauben auf der Rumpfunterseite am Bremspad lösen und die Rumpfober- und unterseite trennen.
- Seite 4 Luftstrom am Ruder, desto stärker die Lenkwirkung. Mit einem 2S Akku ist der Dragstair bereits sehr flott und es können Geschwindigkeiten von bis zu 40 km/h erreicht wer- den. Vorraussetzung ist viel Platz zum Beschleunigen und ebenso viel Platz zum langsamen Abbremsen des Hovercrafts.
- Seite 5 Conditions de garantie Nous off rons une garantie de 24 mois pour le produit IKARUS. La date du ticket de caisse est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. Si pendant cette période, des défauts matériels ou de fabrication ainsi que des ratés au niveau fonctionnel surviennent, nous les réparerons.
- Seite 6 4021001 Deutsch: Montageanleitung 1/10 Hovercraft „Craftair“ English: Assembly Instructions 1/10 scale Hovercraft “Craftair” 4029001-1108...
- Seite 7 Lieferumfang Ober- und Unterschale Schürzen ABS Platten GFK Frästeile CFK Rundmaterial Balsaklötze Antennenrohr Luftschrauben Haken- und Ösenband Kleinteile und Schrauben Zum Aufbau benötigen Sie außerdem: - Inbusschlüssel 1,5 mm - Skalpell - Spitzzange - Schere - Doppelseitiges Klebeband - Sekundenkleber, 2-Komponenten Kleber - Karosseriebohrer, Spiralbohrer Ø3 u.
-
Seite 8: Ober- Und Unterschale
Ober- und Unterschale Beschneiden Sie die Oberschale mit einer Schere entlang der Markierung, etwa 10 mm unterhalb des umlaufenden Randes. Im vorderen Bereich muss für den Hubmotorspant ein runder Ausschnitt entlang des Absatzes ausgeschnitten werden. Vor den nächsten Schritten empfehlen wir, die Scha- le von der Innenseite her mit geeigneter Sprühfarbe (z.B. - Seite 9 Aufbau Kleben Sie die Balsaklötze wie auf dem Bohrung Ø 3 mm für Antennenrohr Foto gezeigt, von innen fest und bohren Sie die 4 mm Bohrungen des langen Bal- Position frei saklotzes durch die Oberschale durch. Durch den kleinen Balsaklotz bohren Sie ein 3 mm Loch.
- Seite 10 Parallel...
- Seite 11 Die Elektronik (nicht im Bausatz enthalten) Schrauben Sie den Hauptmotor und den Hubmotor fest und verlegen Sie die Kabel (siehe Fotos auf den nächsten Seiten). Löten Sie je nach Version den oder die Regler an (siehe Schema unten). Das empfohlene Zubehör und Ersatzteile finden Sie am Ende dieser Anleitung. Batt 1 Regler System # 4023035...
- Seite 12 Die Elektronik (nicht im Bausatz enthalten)/ Der Duct Hängen Sie den Steuerdraht am großen Ruderhorn und am Servohebel ein. Positionieren Sie das Servo zwischen den Markierungen auf der Oberschale. Richten Sie das Servo so aus, dass bei Ser- vomittenstellung das Ruder genau in Längsrichtung steht. Kleben Sie das Servo in dieser Position fest.
- Seite 13 Abb. 3 Empfänger Akku Regler Blechschraube...
-
Seite 14: Tipps Zum Fahren
Hub-Antriebs) abbremsen, erhöht sich der Verschleiß. Gewährleistungsbestimmungen Für dieses IKARUS Produkt übernehmen wir eine Gewährleistung von 24 Monaten. Als Beleg für den Beginn und den Ablauf dieser Gewährleistung dient die Kaufquittung. Eventuelle Reparaturen verlängern den Ge- währleistungszeitraum nicht. Wenn im Garantiezeitraum Funktionsmängel, Fabrikations- oder Materialfehler auftreten, werden diese von uns behoben. -
Seite 15: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Artikel-Nr. Bezeichnung 4026001 Brushed Set F2 Einreglersystem, beinhaltet Schubmotor 380 mit Propeller, Liftmotor 280 mit Propeller und Regler 30 A 4026003 Brushless Set, beinhaltet BL Schubmotor C26, Aluminiumadapter, Mutter und BL Regler 18 A. 68250 Luftschraube für Hub Brushed Set F2 4023005 Schürzen, 3 Stück... -
Seite 16: Kit Contents
Kit Contents Upper and lower body shells Skirt ABS sheets Milled GRP components CRP rods Balsa blocks Antenna tube Propellers Hook and loop tape Small parts and screws For the assembly you will need in addition: Crazy glue, 2-component glue Razor blade knife Allen key 1.5 mm Scissors... - Seite 17 Upper and lower body shells About 10 mm below the surrounding edge cut the upper shell along the marked line with a pair of scissors. For the hover motor mount make a circular cut out in the front area along the ledge. Be- fore proceeding to the next steps we recommend painting the shell from the underside with suitable spray paint (i.e.
- Seite 18 Upper shell assembly Glue the balsa blocks into the inside as Drill hole 3 mm Ø for the antenna tube shown on the photo and then drill the 4 mm holes in the large balsa block carefully Freely selectable position through the upper shell.
- Seite 19 Parallel...
- Seite 20 Electronics (not included in the kit) Screw on the main and hover motors and run the cables to the electronics (see photos on the follo- wing pages). Solder them to the controller or controllers (see schematics below). Batt 1-Controller System # 4023035 6-Channel Receiver...
- Seite 21 Electronics (not included in the kit) / The Duct Attach the control rod to the right rudder horn and the servo horn. Place the servo between the mar- kings on the upper shell. Position the servo so that the rudders are exactly lengthways when the servo is in center position.
- Seite 22 Picture 3 Receiver Battery Controller Tapered screw...
-
Seite 23: Warranty Terms
(switching off the hover motor) will increase wear and tear on the skirt. Warranty terms We warrant the IKARUS product within the European Union for a period of 24 months. Your sales receipt is evidence of the start and finish of the warranty period. Any repairs do not extend the warranty period. -
Seite 24: Accessories & Replacement Parts
Accessories & Replacement parts Item No. Description 4026001 Brushed Set F2 1-Controller-System: contains thrust motor 380 with propeller, lift motor 280 with propeller and 30 A ESC 4026003 Brushless Set: contains BL thrust motor C26, aluminum adaptor, nut and 18 A BL ESC 68250 Lift propeller Brushed Set F2...
