BAUGRUPPE II
Baustufe 1
Benötigte Teile
2x 1014
Riemenandruckrolle
2x 1015
Andruckrollenwelle
4x BF/051304
Flanschlager 5x13x4
BAUGRUPPE II
Riemenführung - Baustufe 1
Montiere Flanschlager (BF/051304) und Andruckrollenwelle (1015) in
Riemenandruckrolle (1014)
Nimm eine Riemenandruckrolle (1014) und drücke von jeder Seite ein Flanschlager
(BF/051304) ein. Wiederhole diesen Vorgang auch bei der zweiten Riemenandruckrolle
(1014). Achte darauf dass die Flanschlager (BF/051304) vollständig bis zu ihrem
Flansch in die Riemenandruckrolle (1014) eingedrückt sind.
Nun nimm die Andruckrollenwelle (1015) und schiebe sie durch beide Flanschlager
(BF/051304) so dass sie beidseitig bündig mit dem Flanschlager (BF/051304)
abschließt.
Infobox „TIPP & TRICK"
Um Kugellager in eine Passung einzudrücken, verwende einen
Parallelschraubstock.
So verhinderst Du ein Verkanten der Kugellager.
Solltest Du nicht im Besitz eines solchen Schraubstockes sein, kannst Du Teile in
die ein Kugellager eingesetzte werden soll, mit einem Heißluftfön, oder im
Backofen erhitzen. (Nicht das Kugellager erhitzen !!!!!!)
Dadurch wird die Passung etwas weiter und das Kugellager lässt sich leicht
einsetzen.

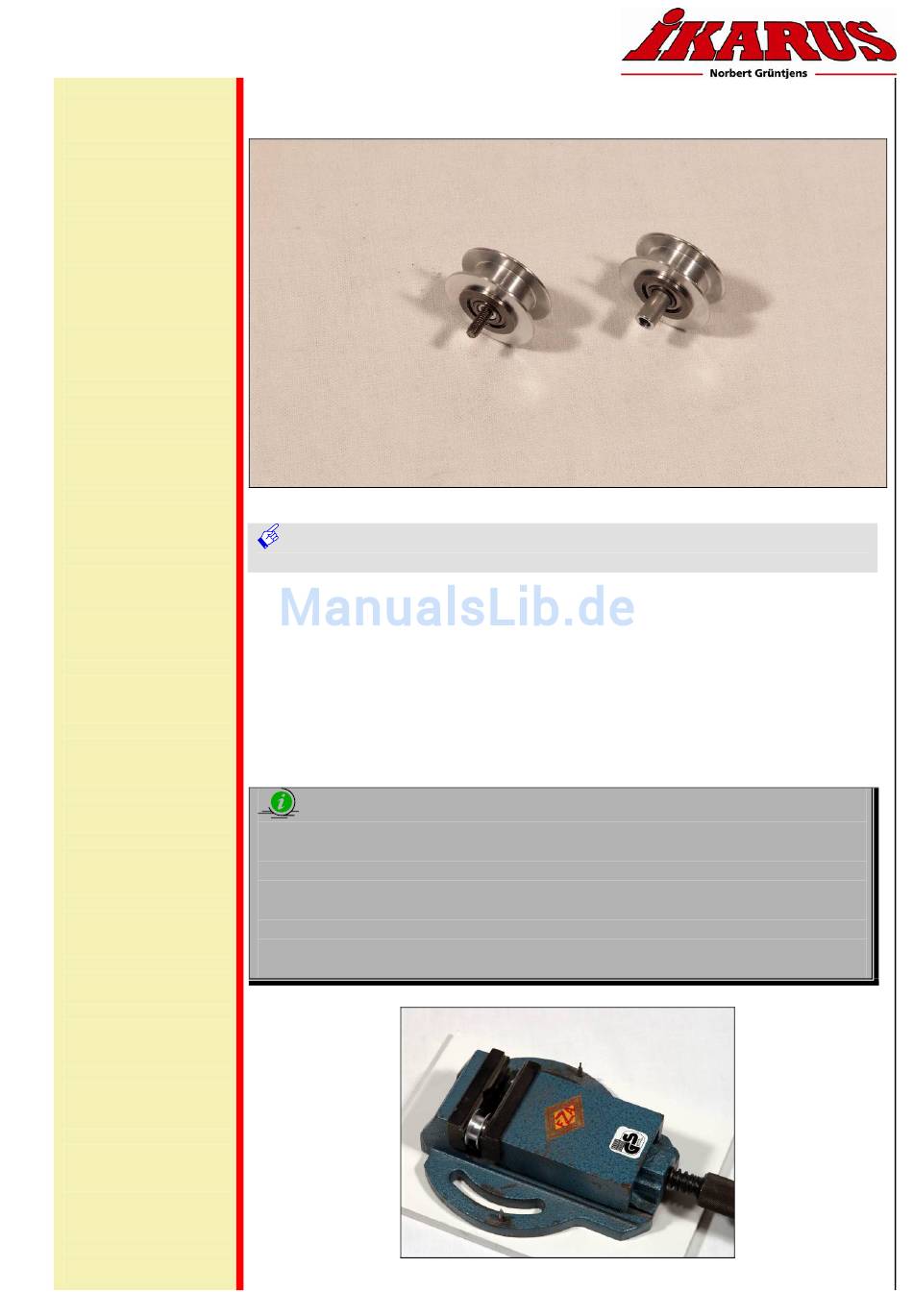

Montage Riemenandruckrolle
Bild zeigt fertig montierte Riemenandruckrolle
Vision 90 Pro - Bauanleitung - Seite 25
