BAUGRUPPE III
Baustufe 4
Benötigte Teile
1x 1016
Nickwelle
1x 1020
Distanzhülse 5x7x4,5
1x SR/4
Sicherungsring 4mm
2x UP/057505
Passscheibe 5x7,5x0,5
BAUGRUPPE III
Umlenkhebel – Baustufe 4
Montiere Sicherungsring (SR/4) auf Nickwelle (1016) und fädle aufgeführte
Teile wie abgebildet auf.
Nimm jetzt die Nickwelle (1016) zur Hand und drücke den Sicherungsring 4mm (SR/4)
in die dafür vorgesehene Nut. Schiebe danach eine Passscheibe (UP/057505) auf die
Nickwelle (1016). Schiebe dann die so vorbereitete Welle in das Flanschlager
(BF/051004) von der linken Seiten her bis ca. zur Mitte des Chassis. Danach fädelst Du
eine weitere Passscheibe (UP/057505) auf die Welle. Danach schiebst Du einen
vormontierten Rollhebel auf die Welle. Beachte die Einbaurichtung. Nach dem Rollhebel
folgen die Distanzhülse (1020) und der schon vormontierte einarmige Nickhebel.
Beachte auch hier die Einbaurichtung.

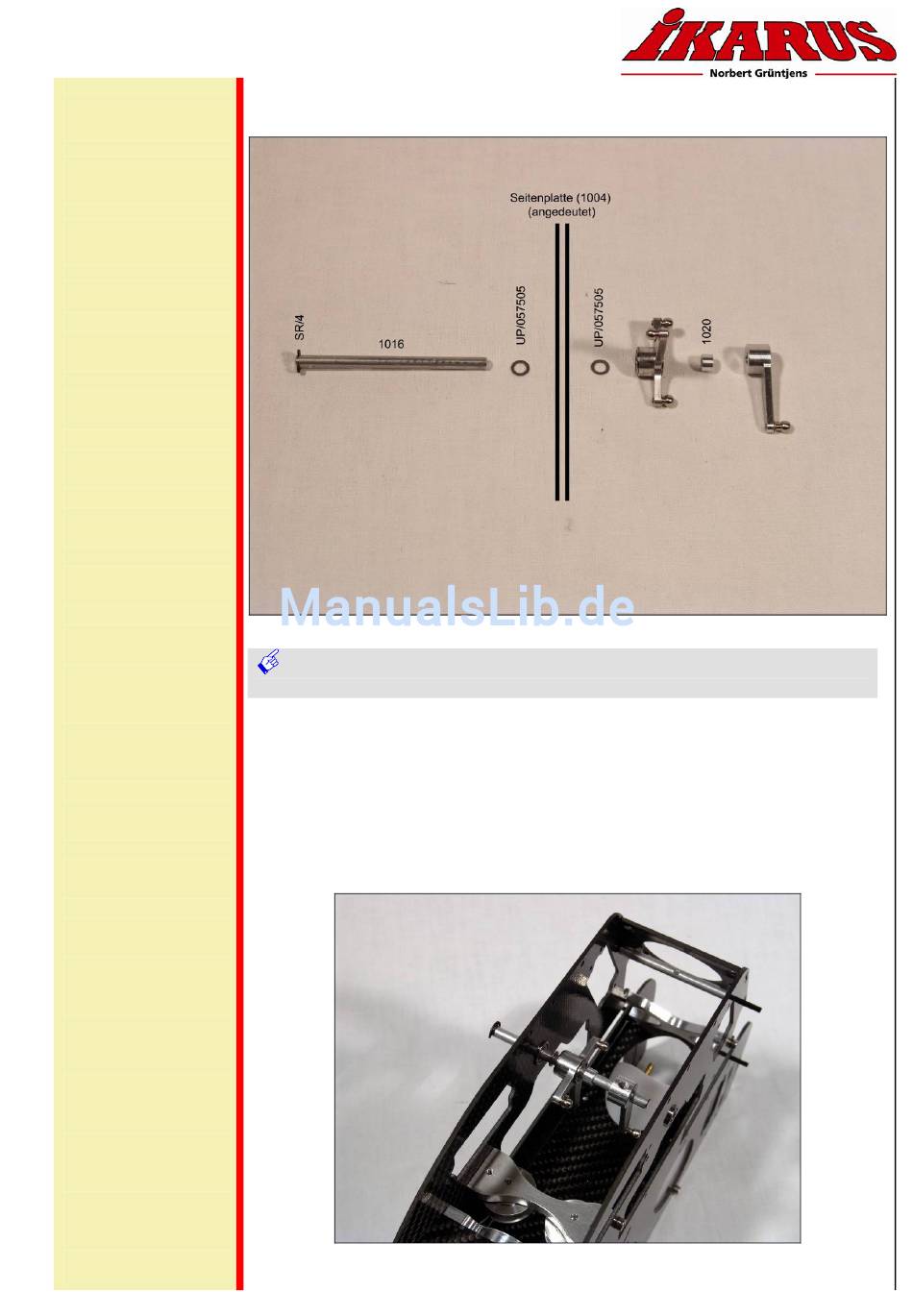

Montage Umlenkhebel LINKS
Bild zeigt die Einbaureihenfolge der linken Seite
Bild zeigt die Einbaureihenfolge wie beschrieben
Vision 90 Pro - Bauanleitung - Seite 32
