BAUGRUPPE VI
Baustufe 1
Benötigte Teile
1x 1028
Riemenrad 25Z
1x SR/24/1,2
Sicherungsring 25x1,2
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 1
Montiere den Sicherungsring (SR/24/1,2) im Riemenrad (1028)
Zuerst nimm das Riemenrad (1028) zur Hand und setzte den Sicherungsring 25x1,2
(SR/24/1,2) in die Nut des Riemenrades (1028) ein. Beachte korrekten Sitz des
Sicherungsring 25x1,2 (SR/24/1,2) in der Nut des Riemenrades (1028).
Infobox „TIPP & TRICK"
Um Sicherungsringe in eine Nut innerhalb einer Bohrung einzusetzen, steck den
Sicherungsring zuerst wie am Foto abgebildet im rechten Wickel zur Nut in die
Bohrung. Danach verdrehst Du den Sicherungsring bis er in die Nut einschnappt.

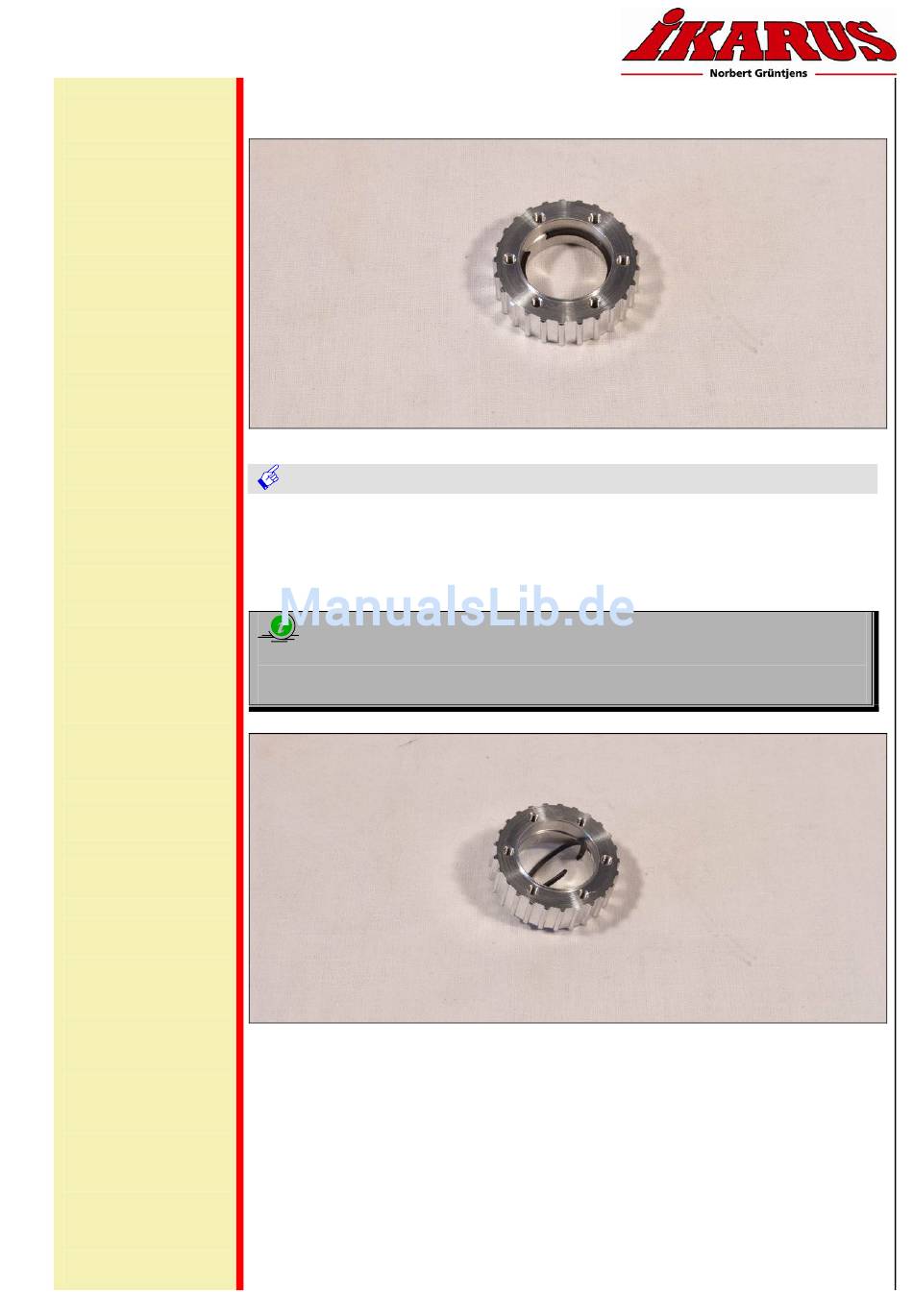

Bild zeigt Einbau des Sicherungsringes wie in Infobox „Tipp & Trick" beschrieben
Aufbau Kupplungsglocke
Bild zeigt montierten Sicherungsring im Riemenrad
Vision 90 Pro - Bauanleitung - Seite 43
