BAUGRUPPE XXV
Baustufe 15
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 15

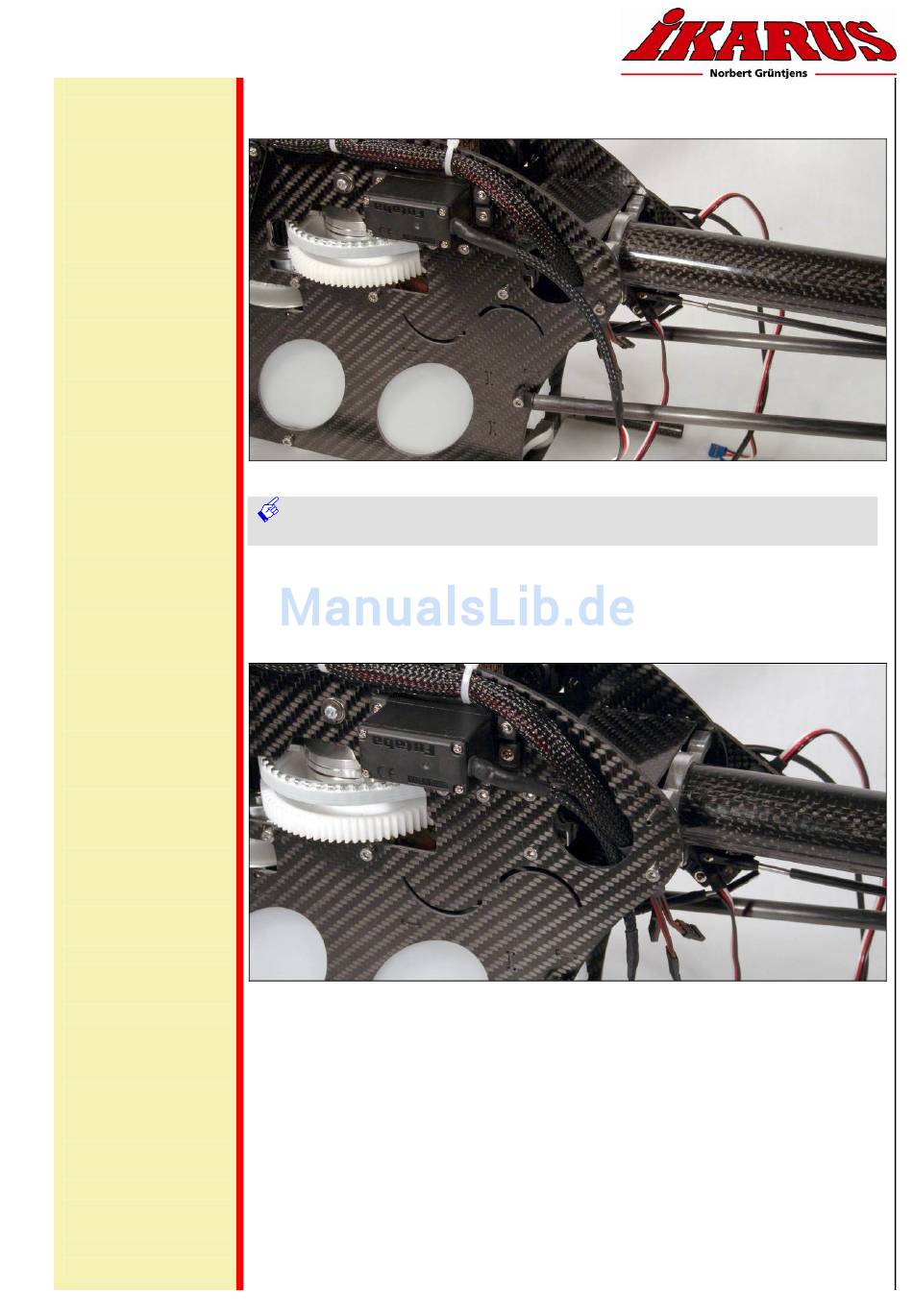

Bild zeigt montierten Gewebeschlauch am Kabel des Rollservos
Montiere Gewebeschlauch (DN 6,4mm) mit einer Länge von 100mm
Verlege Anschlusskabel der Rollservos wie abgebildet
Schneide nun ein Stück Gewebeschlauch (DN 6,4mm) mit einer Länge von 100mm ab.
Schiebe den Gewebeschlauch (DN 6,4mm) auf das Kabel des Rollservos und fixiere den
Gewebeschlauch (DN 6,4mm) mit je ein Stück Schrumpfschlauch (DN 6,4mm) von
15mm Länge. Verfahre mit dem anderen Rollservokabel ebenso.
Nun wir der Kabelbaum der Rollservo / Schalter Anschlusskabel und das Kabel des
Rollservos durch die runde Öffnung im Chassis gesteckt.
Das Kabel des anderen Rollservos wird durch die gegenüberliege runde Öffnung
gesteckt.
Montage Kreiselelektronik
Bild zeigt fertig geführten Kabelbaum
Vision 90 Pro - Bauanleitung - Seite 157
