BAUGRUPPE XXVI
Alternativ
Baustufe 1 -
Benötigte Teile
BAUGRUPPE XXVI
Kühlluftschacht – Baustufe 1
91
Montiere Kompaktdämpfer bzw. Magic Pipe 91 am Motor
Beachte die Verwendung einer Auspuffdichtung
Dem Motor bzw. auch dem Magic Pipe 91 liegen Schrauben, Muttern, Sprengringe und
eine Auspuffdichtung bei.
Nimm jetzt die Schrauben (M4x55) und fädle die Sprengringe auf. Nun steckst Du die
Schrauben durch die Bohrungen im Zylinder in Richtung Auspuffauslass. Nun folgt die
Dichtung, die schon über die Schrauben geschoben wird. Nun kannst Du den Auspuff
befestigen. Der Kompaktschalldämpfer besitzt ein Gewinde im Flansch. Das Magic Pipe
91 wird durch Verwendung der Muttern M4 befestigt.
Wichtig bei jedem Auspuffsystem ist die Sicherung der Schraubverbindung, dazu
genaueres in der Infobox „Tipps & Tricks"
Infobox „TIPP & TRICK"
Die beste Dichtung des Auspuffanschlusses ist nach wie vor die klassische
Papierdichtung. Wichtig beim Einbau dieser Papierdichtung ist es diese zuvor mit
ein wenig Öl einzustreichen. Dies lässt die Papierdichtung leicht anquellen und sie
wird ganz geschmeidig. Dadurch ist sie in der Lage sich kleinsten Unebenheiten
anzupassen und dichtet daher perfekt.
Die klassische Papierdichtung hat auch noch die Aufgabe einer thermischen
Trennung zwischen Motor und Auspuffkrümmer. Sie verhindert eine Überhitzung
des Motors durch den heißen Krümmer. Deshalb ist immer eine Auspuffdichtung zu
verwenden !!!
Die Sicherung der Auspuffverschraubung ist ein besonderes Augemerk zu widmen.
Durch die extreme, thermische Belastung des Krümmers, ist eine Verwendung
normaler Schraubensicherung unmöglich. Es hat sich aber gezeigt das Lagerkleber
(grün) sich im heißen Krümmer wie normale Schraubensicherung verhält. Verwende
daher zur Sicherung der Auspuffverschraubung grünen Lagerkleber, achte aber
darauf das davon nichts in den Motor gelangt, den sonst rührt sich da nichts mehr
☺.
- Alternativ
Montage Kompaktdämpfer bzw. Magic Pipe

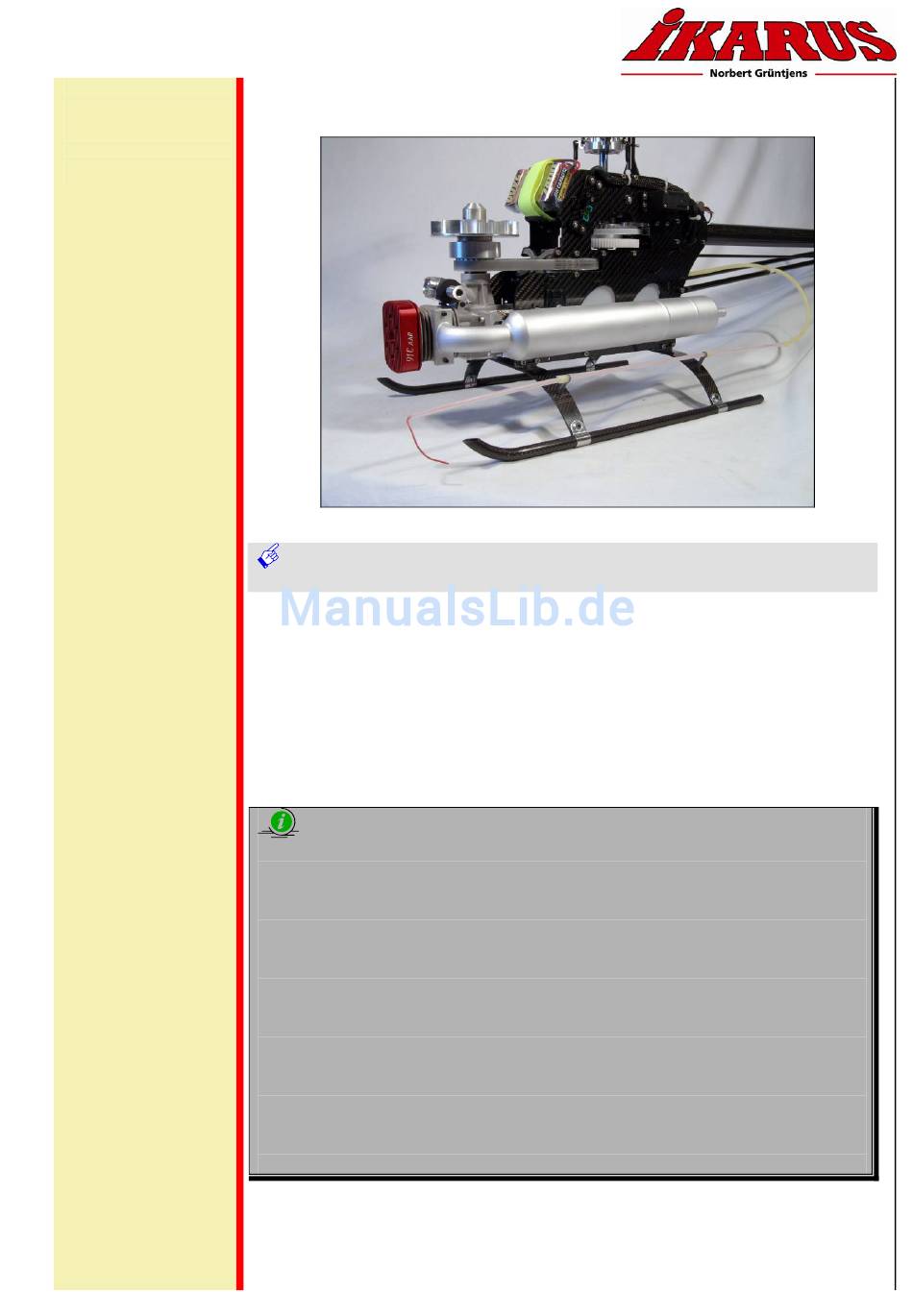

Bild zeigt montierten Helisystem Kompaktdämpfer
Vision 90 Pro - Bauanleitung - Seite 167
