BAUGRUPPE XXV
Baustufe 13
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 13
Montiere Gewebeschlauch (DN 6,4mm) mit einer Länge von 230mm
Verlege Anschlusskabel des Gasservos wie abgebildet
Solltest Du nun das Gasservo schon montiert haben, ohne zuvor (in Baustufe 5 wurde
darauf hingewiesen) kurz hier her in diese Baustufe geschaut zu haben, wird Dir nichts
anderes übrig bleiben als das Gasservo wieder zu demontieren (gratuliere zur
Fleißaufgabe ☺)
Schneide nun ein Stück Gewebeschlauch (DN 6,4mm) mit einer Länge von 230mm ab.
Schiebe den Gewebeschlauch (DN 6,4mm) auf das Kabel des Gasservos und fixiere den
Gewebeschlauch (DN 6,4mm) mit je ein Stück Schrumpfschlauch (DN 6,4mm) von
15mm Länge.
Demontiere nun den Tank. Einfach in dem Du den Schraubverschluss des Tanks
entfernst, ebenso den Verbinder (1012) unter dem Tank. Wie Du siehst ist der Tank
Ruck-Zuck ausgebaut ☺. Nun kannst Du das Anschlusskabel des Gasservos wie
abgebildet unter der Zentralplatte (1005) und durch den Tankhalter (1006) führen.
Ach ja, den Tank baust Du jetzt aber wieder bitte ein ☺.

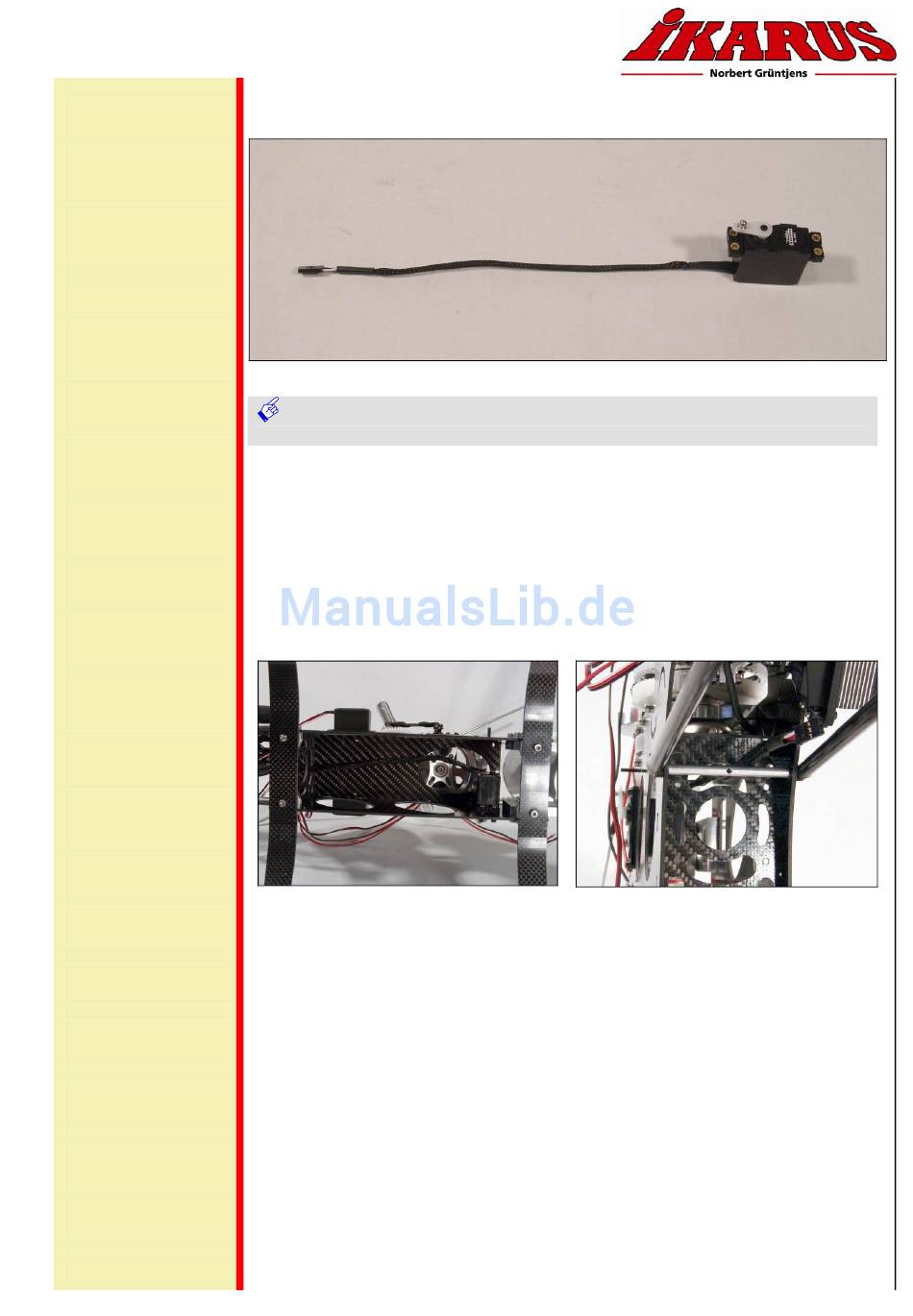

Kabelverlegung Gasservo
Bild zeigt am Gasservo montierten Gewebeschlauch
Bild zeigt verlegtes Anschlusskabel des Gasservos
Vision 90 Pro - Bauanleitung - Seite 155
