BAUGRUPPE IX
Baustufe 2
Benötigte Teile
2x 1181
Kufenrohr CFK
4x 1183
Schelle mit Schrauben
BAUGRUPPE IX
Kufenlandegestell CFK – Baustufe 2
Montiere Kufenrohre CFK (1181) an Kufenbügel (1180)
Beachte Reihenfolge der Kufenrohrbefestigung.
Wenden wir uns nun der Montage der Kufenrohre (1181) zu. Schiebe als Erstes zwei
Schellen (1183) auf ein Kufenrohr CFK (1181). Stecke nun die Senkkopfschraube
M3x10 durch die Senkkopf U-Scheibe M3 und stecke das Ganze durch die Schelle
(1183) und den Kufenbügel (1180). Beachte dass vor dem Festziehen der
Verschraubung das Kufenrohr (1881) ausgerichtet werden muss.

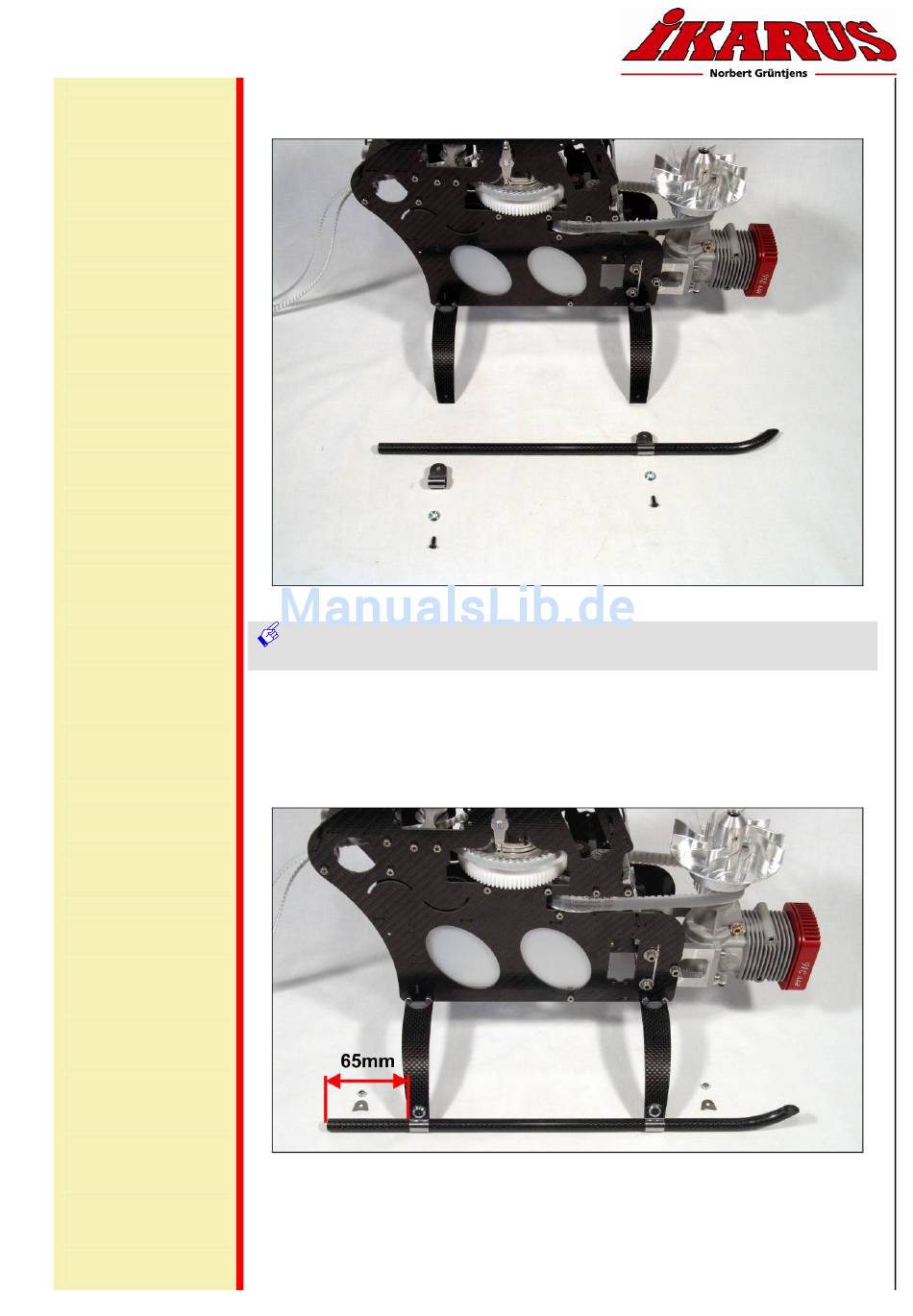

Montage Kufenrohre
Bild zeigt zu montierende Kufenrohre
Bild zeigt montierte Kufenrohre
Vision 90 Pro - Bauanleitung - Seite 70
