BAUGRUPPE XXIII
Baustufe 5
Benötigte Teile
1x SS/0404
Stiftschraube M4x4
BAUGRUPPE XXIII
Heckrotor – Baustufe 5
Montiere Heckrotor auf Heckrotorwelle (1092).
Beachte Abstand der Hecknabe (1121) vom Ende der Heckrotorwelle (1092)
Schiebe nun den fertig montierten Heckrotor auf die Heckrotorwelle (1092) und fixiere
ihn mit der Stiftschraube M4x4 (SS/0404) auf der Heckrotorwelle (1092). Achte darauf
dass die Stiftschraube M4x4 (SS/0404) genau in der abgeflachten Stelle der
Heckrotorwelle (1092) sitz.
Damit der korrekte Vorhaltewinkel des Heckrotors schon beim Aufbau gegeben ist,
fixiere die Heckrotornabe (1121) bündig mit dem Ende der Heckrotorwelle (1092). Das
die Stiftschraube ordentlich zu sichern ist, sollte eigentlich nicht mehr extra erwähnt
werden, wir machen es aber trotzdem immer wieder gerne ☺
Klipse nun wie abgebildet die Kugelgelenke der Pitchbrücke (1098) auf die Kugelbolzen
der Blatthalter (1120). Wie in Baugruppe XX beschrieben dreht der Heckrotor gegen
den
Uhrzeigersinn.
Die
Blattlagesteuerung).

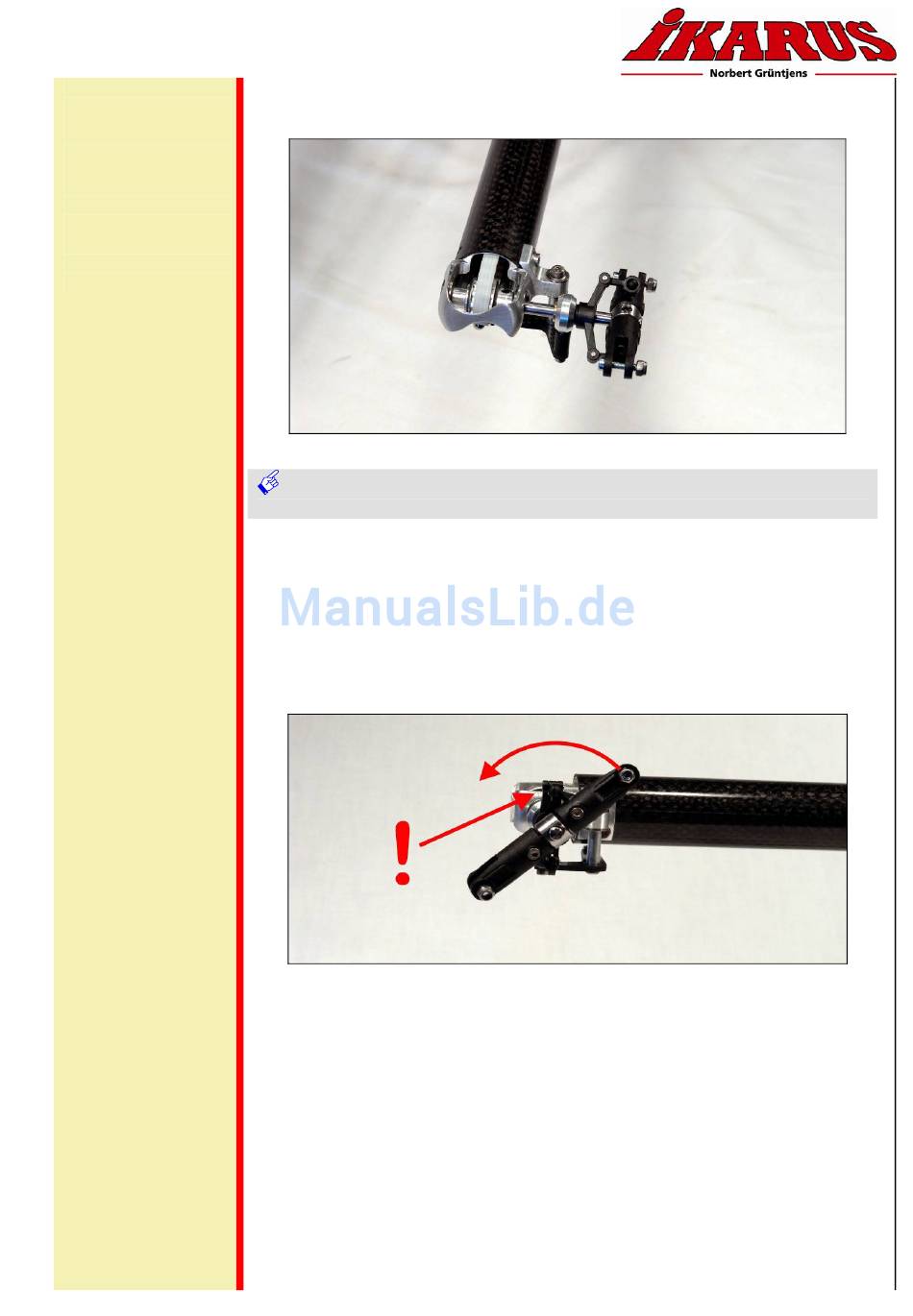

Montage Heckrotor
Bild zeigt montierten Heckrotor
Bild zeigt montierten Heckrotor
Blatthalter
sind
somit
vorne
angelenkt
Vision 90 Pro - Bauanleitung - Seite 132
(positive
