BAUGRUPPE XXVI
Baustufe 3

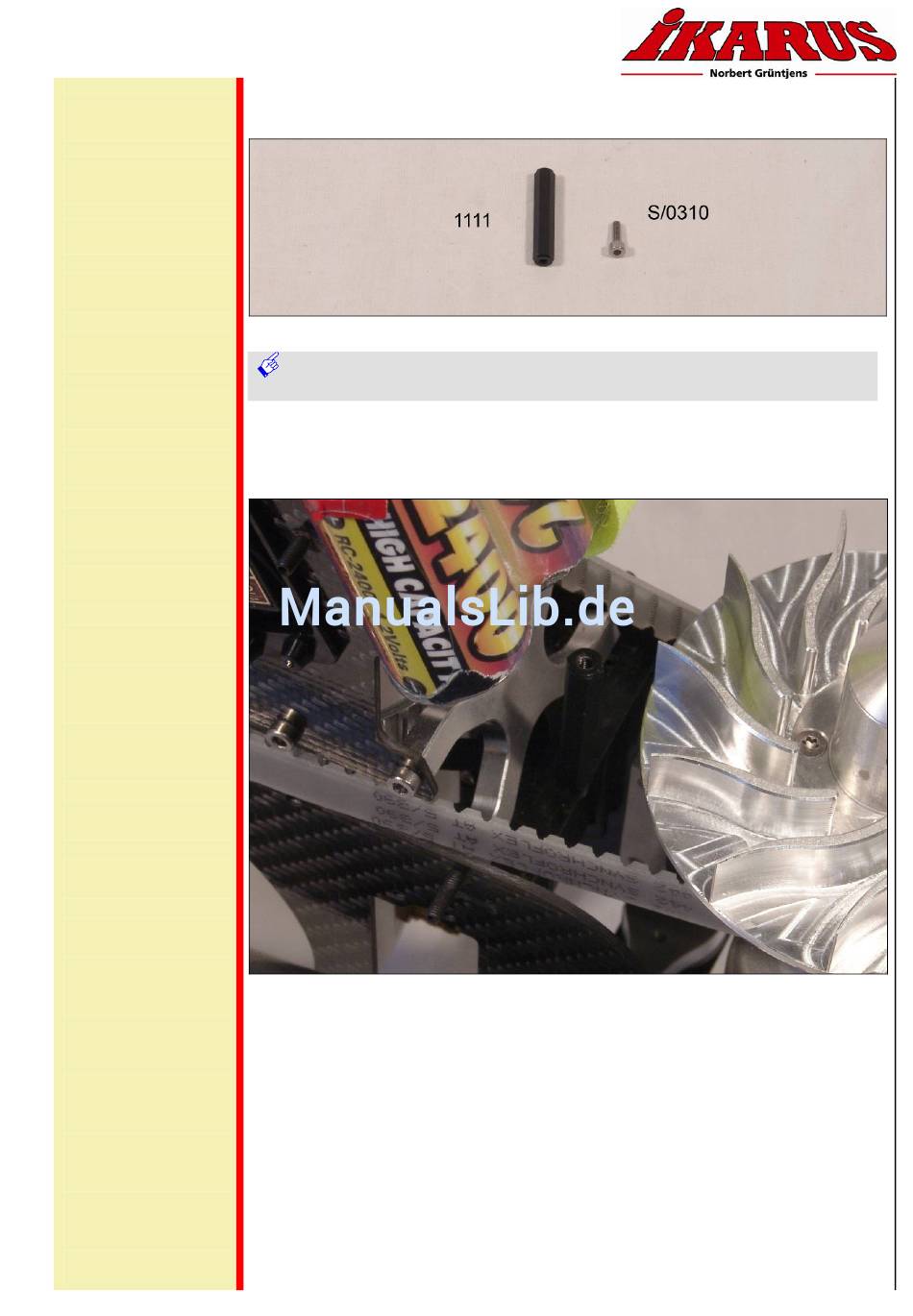

Benötigte Teile
1x 1111
Sechskantverbinder
35mm M3
1x S/0310
Imbusschraube M3x10
BAUGRUPPE XXVI
Kühlluftschacht – Baustufe 3
Montiere Sechskantverbinder (1111) mit Imbusschraube M3x10 (S/0310)
an Zentralplatte (1005)
Nimm jetzt den Sechskantverbinder (1111) zur Hand und montiere ihn mit der
Imbusschraube M3x10 (S/0310), wie abgebildet, an die Zentralplatte (1005) im
Chassis.
Montage Gebläseschachtstützenhalterung
Bild zeigt Teile der Gebläseschachtstützenhalterung
Bild zeigt montierte Gebläseschachtstützenhalterung
Vision 90 Pro - Bauanleitung - Seite 168
