iKarus Vision 90 Pro Bauanleitung Seite 99

BAUGRUPPE XVI
Baustufe 2
Benötigte Teile
6x 1077
Gestänge 37mm
12x KG/0025
Kugelgelenk M2,5
BAUGRUPPE XVI
Gestänge – Baustufe 2

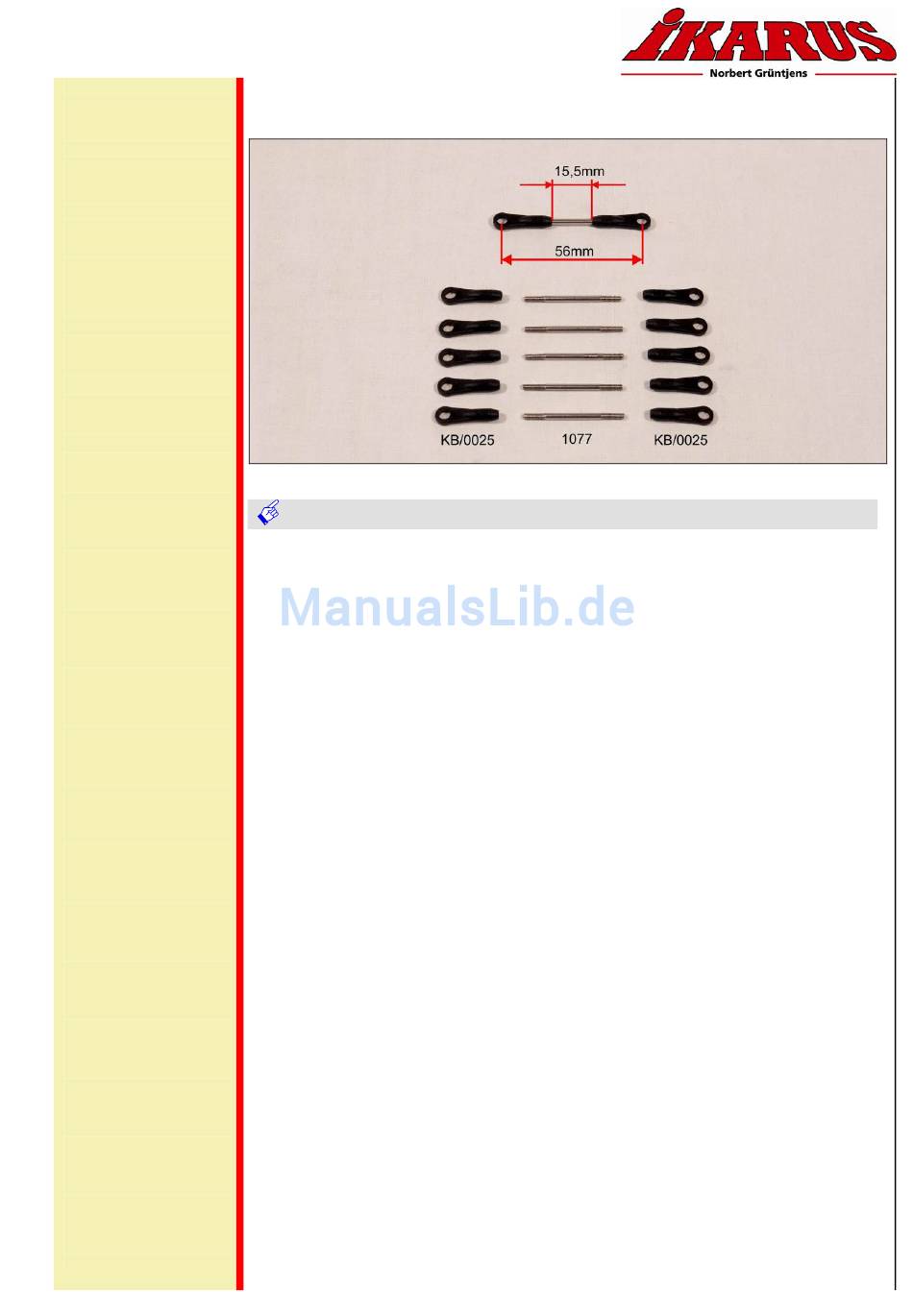

Bild zeigt Aufbau Push&Pull Gestänge – Servohebel zu Umlenkhebel
Montiere Push&Pull Gestänge –Servohebel zu Umlenkhebel
Montiere nun die Kugelgelenke M2,5 (KG/0025) am Gestänge 37mm (1077).
Achte darauf dass die Beschriftung beider Kugelgelenke auf die gleiche Seite hinzeigt.
Baue insgesamt 6 STK dieser Gestänge auf.
Diese Anlenkungsgestänge legst Du jetzt einmal beiseite, denn sie würden dich bis
zum späteren Servoeinbau nur stören.
Push&Pull Gestänge – Servohebel zu Umlenkhebel
Vision 90 Pro - Bauanleitung - Seite 98
