BAUGRUPPE XV – Baustufe
1
Benötigte Teile
2x 1075
Stiftschraube M2,5x14
4x KG/0025k
Kugelgelenk M2,5 kurz
BAUGRUPPE XV
Doppelkugelgelenke – Baustufe 1
Montiere Doppelkugelgelenke
Montiere Doppelkugelgelenke am Rotorkopf
Verschraube nun die zwei Kugelgelenke M2,5 kurz (KG/0025k) mittels der
Stiftschraube M2,5x14 (1075). Beachte die 90° Ausrichtung der Kugelgelenke
zueinander.
Weiters ist es wichtig jedes Kugelgelenk so zu montieren, das die Beschriftung jedes
Kugelgelenkes vom Kugelbolzen weg zeigt.

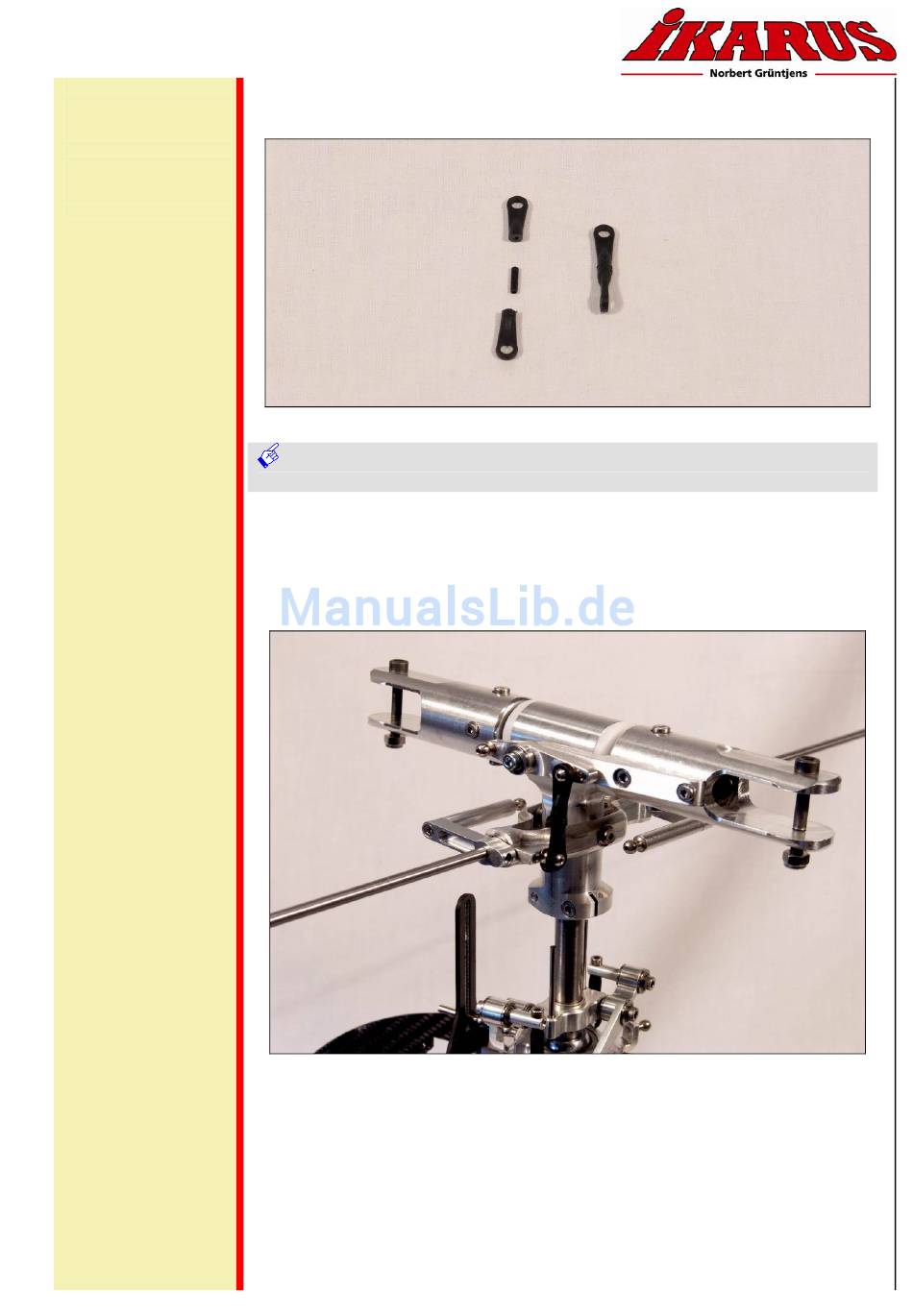

Montage Doppelkugelgelenke
Bild zeigt Bau der Doppelkugelgelenke
Bild zeigt montierte Doppelkugelgelenke
Vision 90 Pro - Bauanleitung - Seite 94
