iKarus Vision 90 Pro Bauanleitung Seite 80

BAUGRUPPE XII
Baustufe 1
Benötigte Teile
1x 1062
Dämpfungsbuchse 12,2
1x 1063
Dämpfungsbuchse 12,3
1x 1064
Dämpfungsbuchse 12,4
1x 1065
Blattlagerwelle 8mm
1x 1066
Blattlagerhülse D19
2x BB/081906
Kugellager 8x19x6
1x BT/0819
Axiallager 8x19x7
1x S/0516S
Imbusschraube M5x16
12.9
1x UP/051020
Passscheibe 5x10x2,0
2x UP/081410
Passscheibe 8x14x1,0
!
ACHTUNG
BAUGRUPPE XII
Rotorkopf – Baustufe 1
Montiere Seite 1 der Lagerung des Blatthalters.
Beachte Position der Lagerschalen des Axiallagers 8x19x6 (BT/0819)
Nimm die Blattlagerwelle (1065) zur Hand und schraube die Imbusschraube M5x16
12.9 (S/0516S) samt Passscheibe 5x10x2,0 (UP/051020) in die Blattlagerwelle
(1065). Vergiss hier nicht ausreichend Schraubensicherung zu verwenden.
Nun fädle ein Kugellager 8x19x6 (BB/081906) von der anderen Seite auf die
Blattlagerwelle (1065). Jetzt folgt eine Passscheibe 8x14x1,0 (UP/081410). Als
nächstes folgt das Axiallager 8x19x6 (BT/0819). Hier ist aber zu beachten dass die
beiden Lagerschalen des Axiallagers verschiedene Innendurchmesser haben und die
richtige Position dieser Lagerschalen in der Reihenfolge sehr wichtig ist. Wie Du aus
dem Hinweis der Abbildung erkennen kannst, liegt die Lagerschale mit dem kleineren
Innendurchmesser außen und ist somit jetzt zuerst aufzufädeln. Danach folgt der
Lagerkäfig des Axiallagers (geschlossene Seite zum Zentralstück hin). Vergiss nicht
den Lagerkäfig zu fetten. Jetzt folgt die zweiten Lagerschale des Axiallagers (die mit
dem größerem Innendurchmesser). Als nächstes fädelst Du die Blattlagerhülse D19
(1066) auf, gefolgt vom zweiten Kugellager 8x19x6 (BB/081906). Nun noch eine
Passscheibe 8x14x1,0 (UP/081410). Zum Abschluss fädle die von dir gewählte
Dämpfungsbuchse (1062, o. 1063, o. 1064) auf. Der Flansch der Dämpfungsbuchse
muss vom Zentralstück weg, also zur Passscheibe 8x14x1,0 (UP/081410) zeigen.
Infobox „TIPP & TRICK"
Um die Lagerschale des Axiallagers mit dem kleineren bzw. größeren
Innendurchmesser zu finden, brauchst Du diese nicht unbedingt zu vermessen.
Es geht recht einfach ☺
Schiebe beide Lagerschalen des Axiallagers auf die Blattlagerwelle. Eine
Lagerschale wird sich locker auf die Blattlagerwelle schieben lassen, die andere
hingegen „saugend". Die „Saugende" ist die Lagerschale mit dem kleineren
Innendurchmesser.
Die zweite Methode ist noch einfacher. Schiebe beide Lagerschalen auf die
Blattlagerwelle und versuche beide zu kippen. Eine wird sich mehr als die andere
kippen lassen. Die Lagerscheibe die sich nicht oder nur wenig kippen lässt, ist die
Lagerschale mit dem kleineren Innendurchmesser.
Wichtig ist es auch den Lagerkäfig eines Axiallagers gut zu fetten. Verwende dazu
nur Fette mit guter Haftfähigkeit und guten Notlaufeigenschaften wie z.B.
Teflonfett oder Molybdänfett

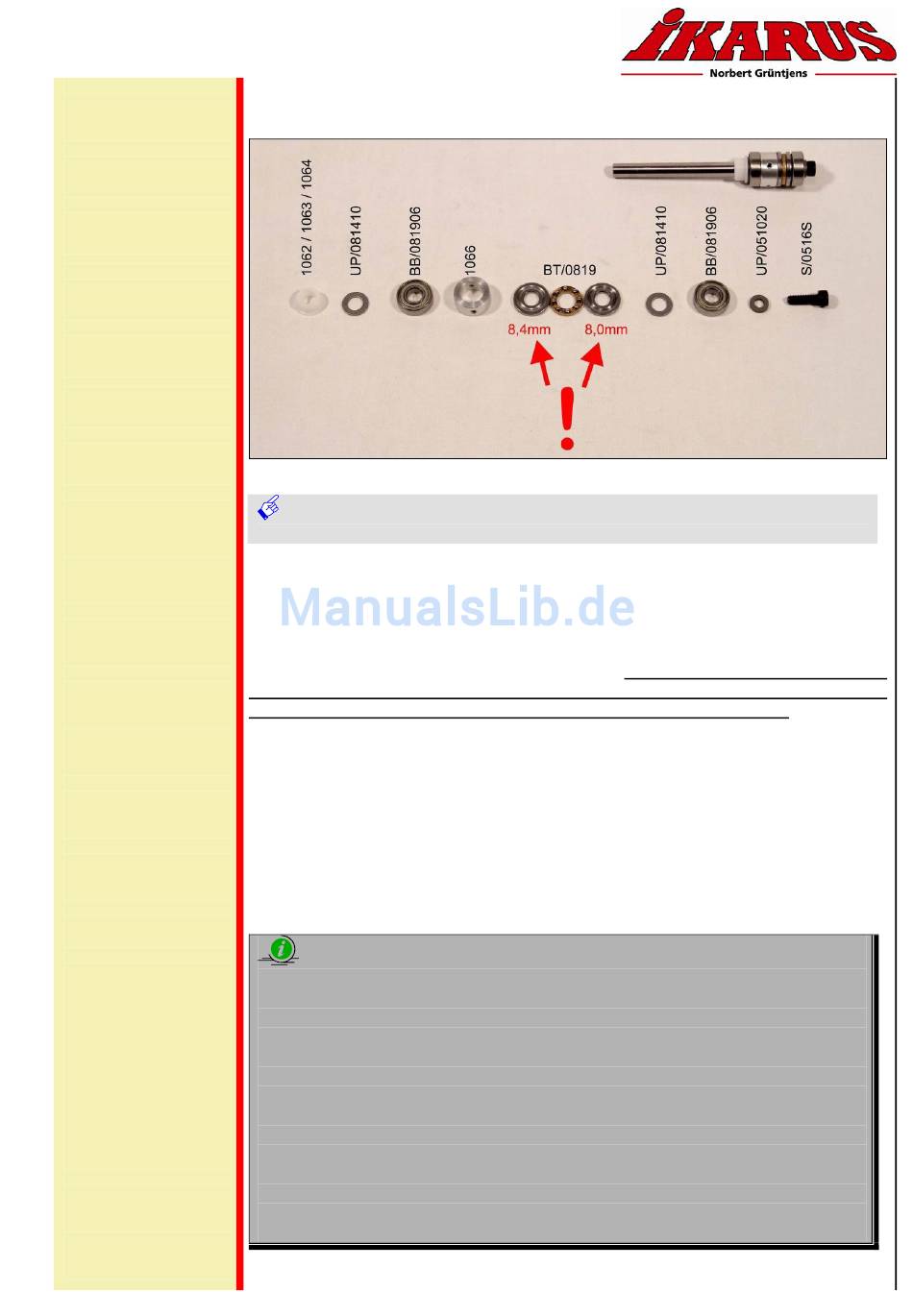

Lagerung Blatthalter Seite 1
Bild zeigt Aufbau der Lagerung des Blatthalters
