BAUGRUPPE XXVII
Baustufe 4
Benötigte Teile
BAUGRUPPE XXVII
Kabinenhaubenmontage – Baustufe 4

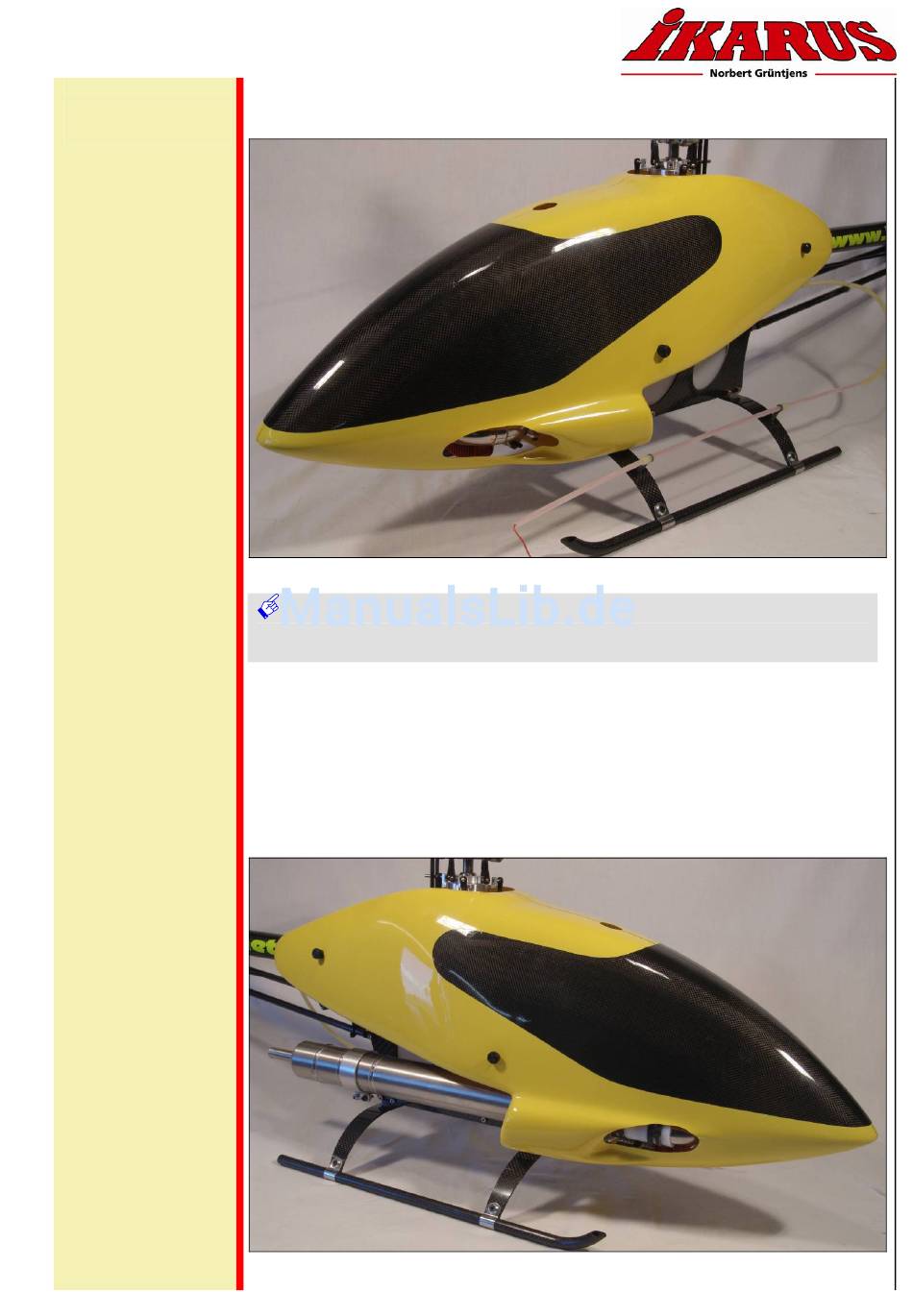

Bild zeigt Ausschnitt für Dämpfer bzw. Resorohrsystem der linken Seite
Fräse eine Öffnung auf der linken Kabinenhaubenseite für Dämpfer bzw.
Resorohrsystem.
Fräse eine Öffnung auf der rechten Kabinenhaubenseite für Resorohrsystem.
Nun musst Du noch Öffnungen für das von Dir verwendetet Auspuffsystem fräsen.
Wenn Du einen Dämpfer verwendest, wird nur auf der linken Seite der Kabinenhaube
eine Öffnung benötigt. Wenn Du ein Resorohrsystem verwendest sind beide Seiten der
Kabinenhaube zu bearbeiten. Schiebe dazu die Kabinenhaube waagrecht auf die
Mechanik und zeichne die zu öffnenden Stellen mit einem Filzschreiben an. Fräse die
Öffnung zu Beginn lieber kleiner aus und probiere des Öfteren den Sitz der
Kabinenhaube. Es sollten keine Teile des Auspuffsystemes die Haube berühren, da die
Kabinenhaube durch die Hitze der Teile unansehnlich angesengt werden kann.
Bild zeigt Ausschnitt für Resorohrsystem der rechten Seite
Weitere Ausschnitte der Kabinenhaube
