Teile BAUGRUPPE X
Gesamt Inhalt
1x 1053
Taumelscheibe
1x 1056
Führungsbolzen M2,5
6x KB/2545
Kugelbolzen M2,5x4,5
BAUGRUPPE X
Taumelscheibe
Die Taumelscheibe ist schnell aufgebaut und eingebaut.
Schraube zuerst den Führungsbolzen (1056) in eine beliebige Position am Außenring
der Taumelscheibe. Die Kugelbolzen (KB/2545) werden wie abgebildet am Außenring
und Innenring montiert. Der Führungsbolzen (1056) als auch die Kugelbolzen
(KB/2545) sind mit Schraubensicherung zu sichern.
Löse die Taumelscheibenführung (1049) ein wenig, so dass Du den Führungsbolzen in
den Schlitz einführen kannst.
Die Verschraubung der Taumelscheibenführung muss immer noch nicht gesichert
werden (kommt aber schon noch ☺)
Inhaltsangabe der Baugruppe X

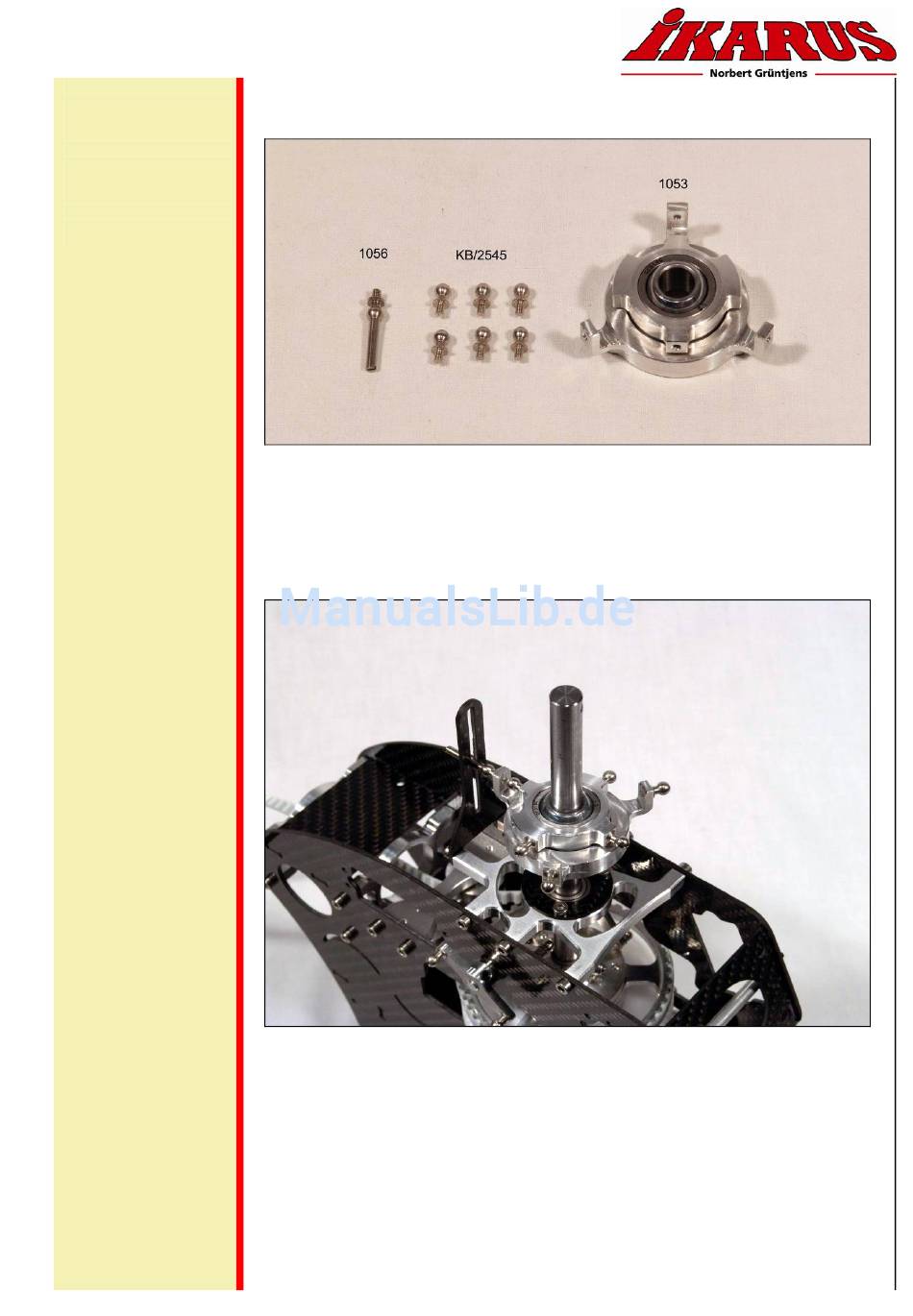

Bild zeigt montierte Taumelscheibe
