BAUGRUPPE III
Baustufe 5
Benötigte Teile
1x STR/5
Stellring 5mm
3x UP/057505
Passscheibe 5x7,5x0,5
BAUGRUPPE III
Umlenkhebel – Baustufe 5
Fädle aufgeführte Teile wie abgebildet auf.
Schiebe nun die Welle etwas weiter, aber lass noch so viel Zwischenraum damit Du den
Rollhebel einfädeln kannst. Als Erstes fädelst Du den Stellring 5mm (SR/5), gefolgt von
einer Passscheibe (UP/057505) auf die Welle. Danach schiebst Du den zweiten
vormontierten Rollhebel auf die Welle. Beachte die Einbaurichtung. Jetzt noch eine
Passscheibe (UP/057505) und Du kannst die Welle komplett durch das Chassis
schieben. Die Welle wird nun gut 10mm auf der rechten Seite aus dem Chassis ragen.
Schiebe nun hier die letzte Passscheibe (UP/057505) auf die Welle und zum Abschluss
den zweiarmigen Nickhebel.
Bitte beachte während des gesamten Aufbaues die Einbaurichtungen der Umlenkhebel.
Montage Umlenkhebel RECHTS

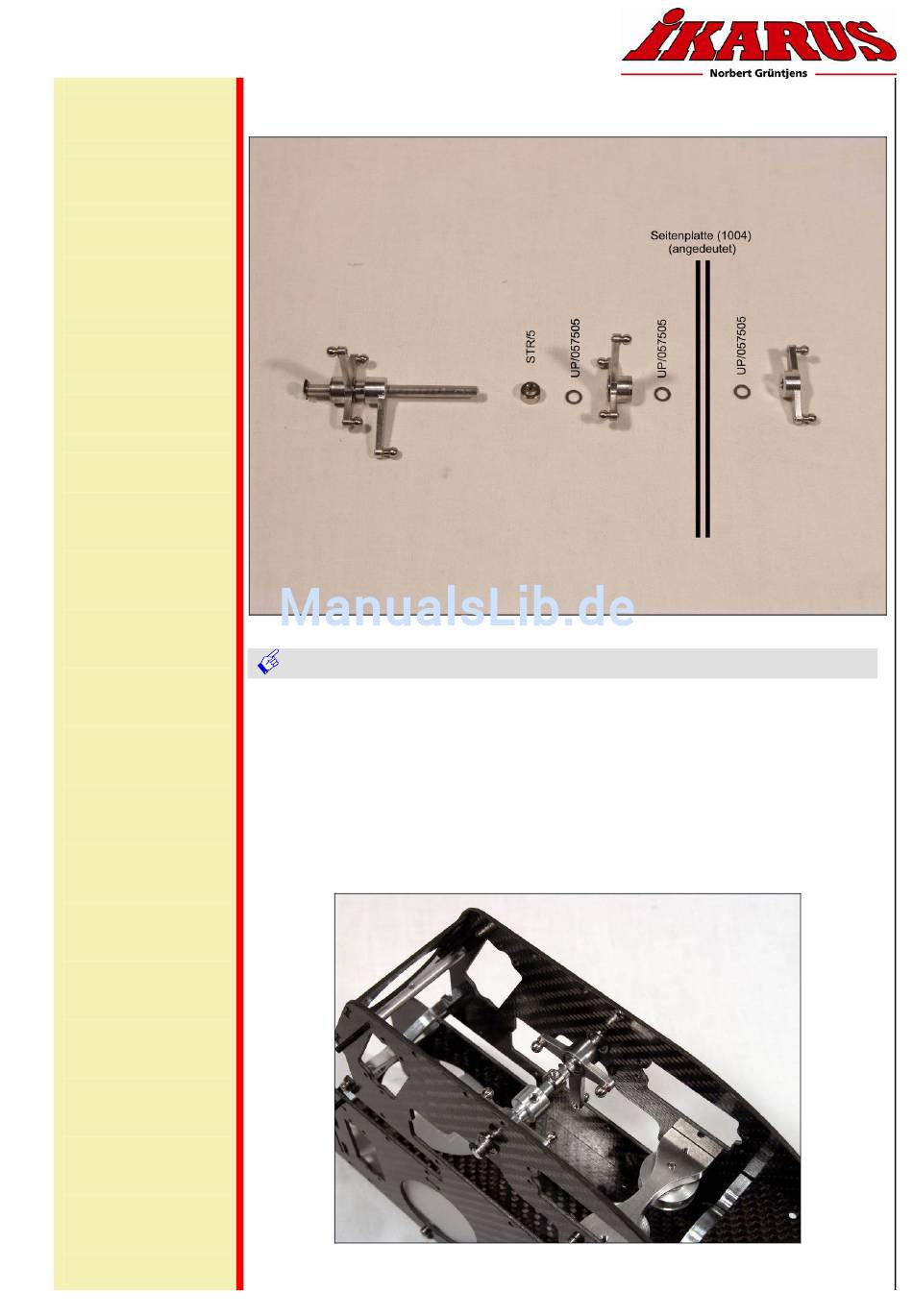

Bild zeigt die Einbaureihenfolge der rechten Seite
Bild zeigt die Einbaureihenfolge wie beschrieben
Vision 90 Pro - Bauanleitung - Seite 33
