BAUGRUPPE XXI
Baustufe 4
Benötigte Teile
2x BB/030804
Flanschlager 3x8x4
1x UP/030605
Passscheibe 3x6x0,5
BAUGRUPPE XXI
Heckrotorumlenkhebel – Baustufe 4
Montiere Flanschlager 3x8x4 (BF/030804) am Gabelhalter (1090)
Beachte den Einbau der Passscheibe 3x6x0,5 (UP/030605)
Presse nun ein Flanschlager 3x8x4 (BF/030804) von unten in den Gabelhalter (1090)
ein. Lege die Passscheibe 3x6x0,5 (UP/030605) auf das Flanschlager und presse nun
auch das zweite Flanschlager 3x8x4 (BF/030804) von oben ein.
Montage Lagerung Heckrotorumlenkhebel

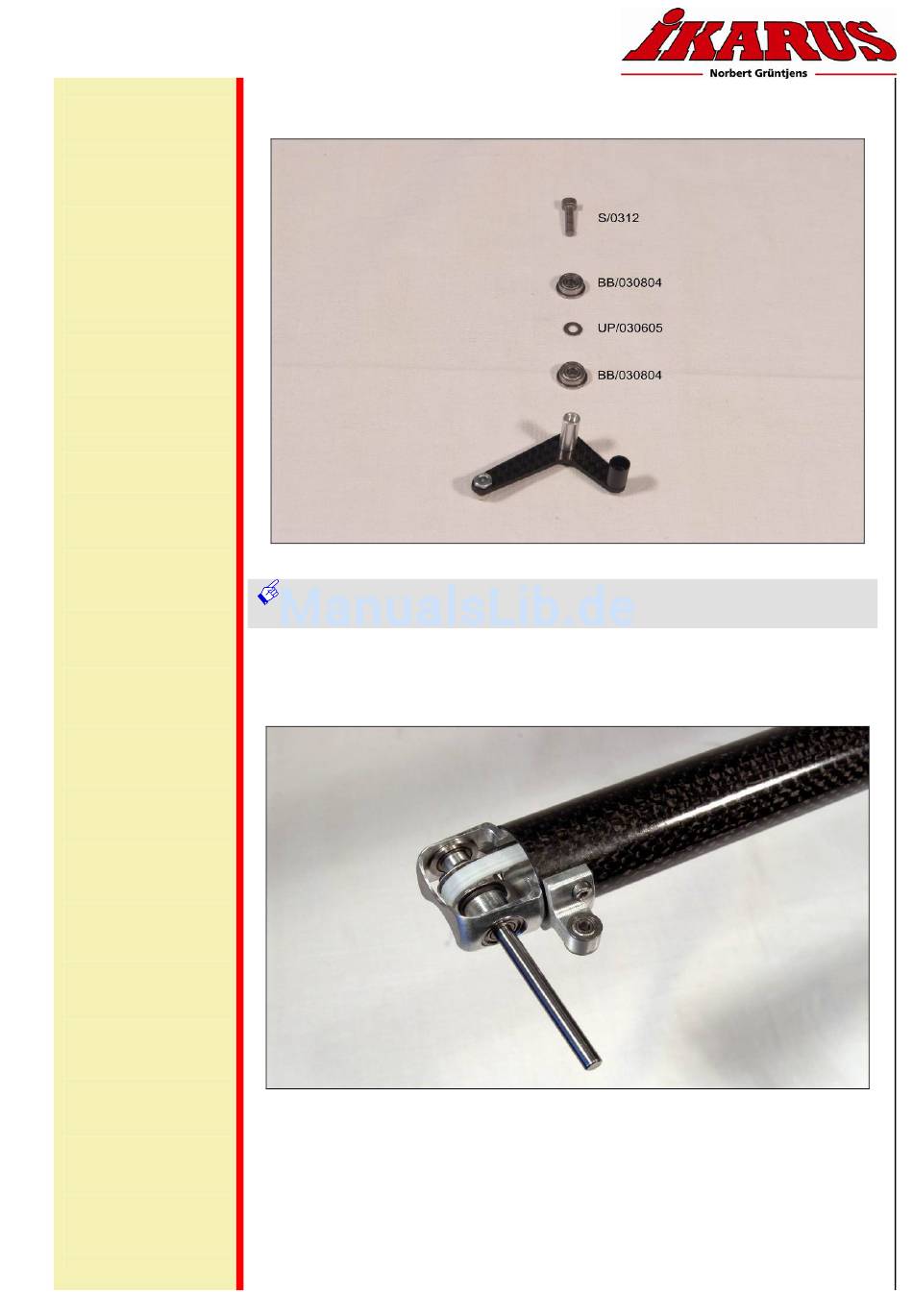

Bild zeigt Teile der Baustufe 4
Bild zeigt montierte Flanschlager
Vision 90 Pro - Bauanleitung - Seite 121
