iKarus Vision 90 Pro Bauanleitung Seite 132

BAUGRUPPE XXIII
Baustufe 4
Benötigte Teile
2x NN/03
Mutter M3 Stop
2x S/0314
Imbusschraube M3x14
BAUGRUPPE XXIII
Heckrotor – Baustufe 4
Montiere Blatthalteschrauben (S/0314) und Stopmutter (NN/03)
Montiere nun provisorisch die Blatthalteschrauben. Stecke dazu die Imbusschraube
M3x14 (S/0314) durch den Blattanschluss und fixiere sie mit einer Stopmutter M3
(NN/03)

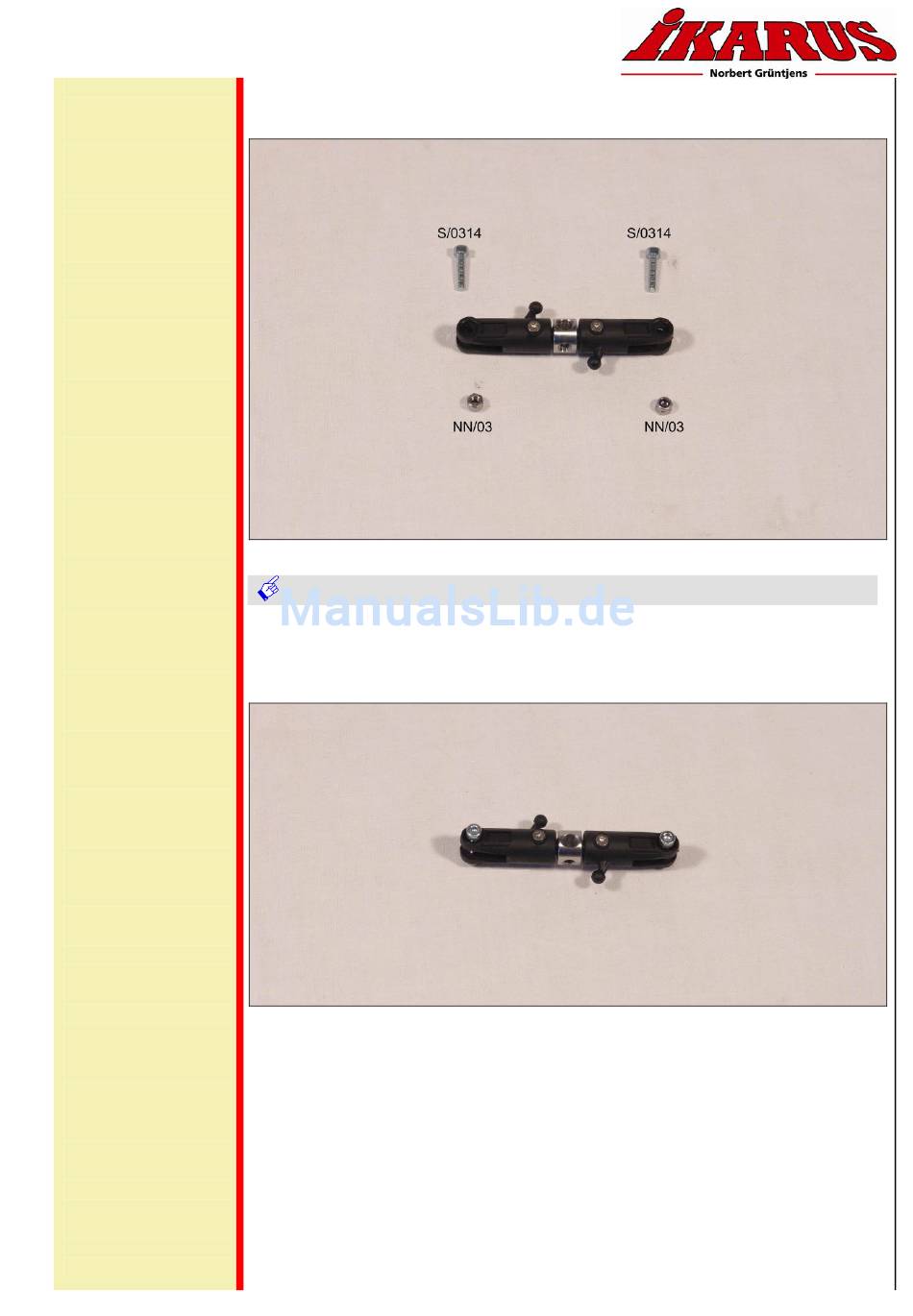

Montage Blatthalteschrauben
Bild zeigt Aufbau zu montierende Blatthalteschrauben
Bild zeigt Aufbau zu montierte Blatthalteschrauben
Vision 90 Pro - Bauanleitung - Seite 131
