BAUGRUPPE VIII
Baustufe 3
Benötigte Teile
1x 1050
Hauptrotorwelle 10mm
BAUGRUPPE VIII
Domlager und Hauptrotorwelle – Baustufe 3

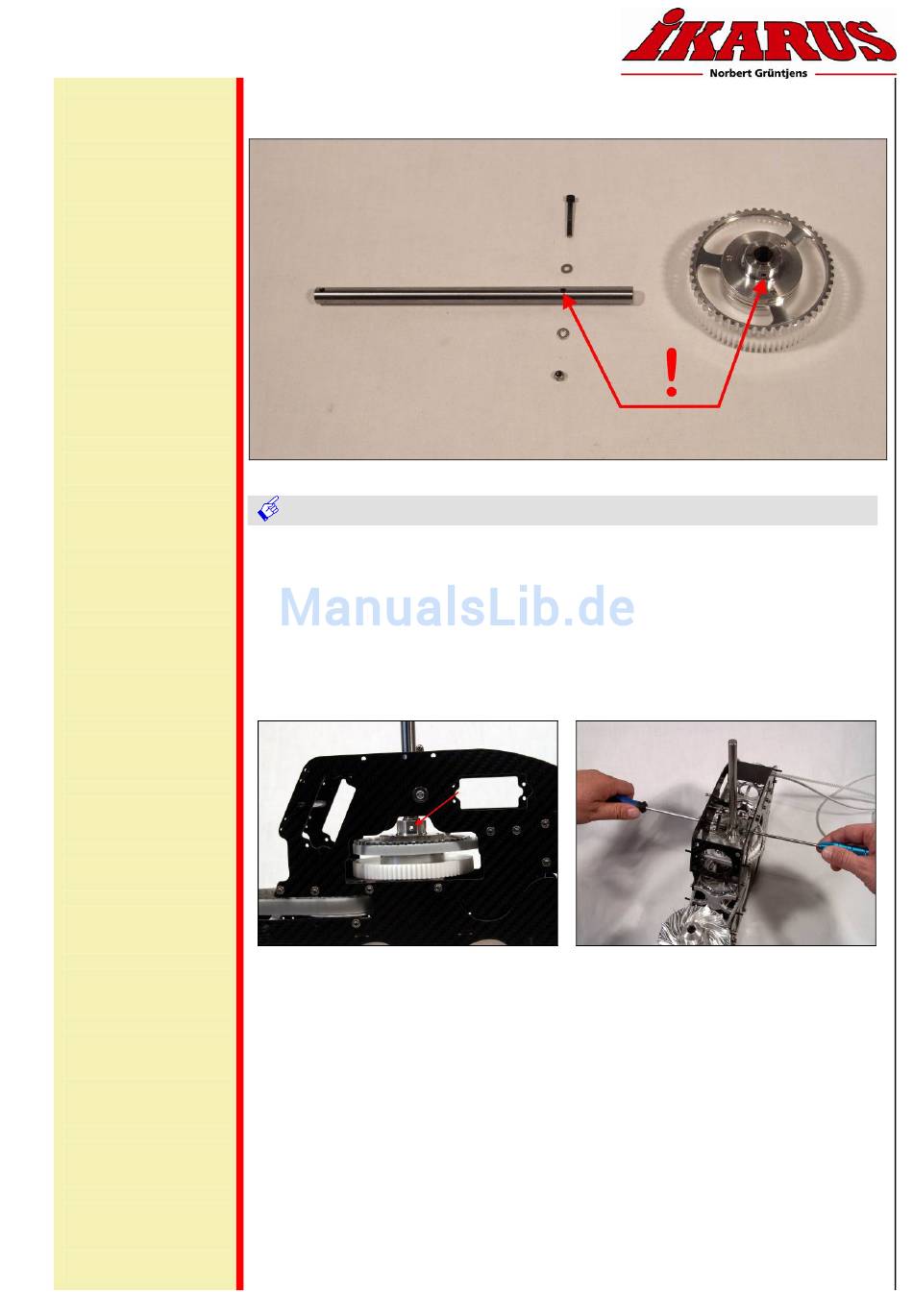

Bild zeigt zu montierende Hauptrotorwelle in Hauptzahnrad (schematische Darstellung der Befestigung)
Montiere Hauptrotorwelle (1050)
Stecke nun die Hauptrotorwelle (1050) in das Hauptzahnrad. Beachte die die
Montageseite der Hauptrotorwelle (1050). Die schematische Darstellung zeigt die
Einbaurichtung.
Bringe die Bohrungen der Freilaufhülse, der Riemenradnabe und der Hauptrotorwelle
zur Deckung. Stecke nun die Imbusschraube M3x23 (S/0323LS) durch die in Deckung
gebrachten Bohrungen. Beachte die Reihenfolge der U-Schieben und Stoppmutter. (wie
oben schematisch dargestellt). Fixiere nun die Verschraubung endgültig. Aber
Achtung, nach Fest kommt bekanntlich ab ☺
Bild zeigt die richtige Ausrichtung der Hauptrotorwelle, der
Freilaufhülse und der Riemenradnabe
Montage Hauptrotorwelle
Bild zeigt Fixierung der Hauptrotorwelle am Hauptzahnrad
Vision 90 Pro - Bauanleitung - Seite 65
