BAUGRUPPE XXV
Baustufe 4
Benötigte Teile
2x KB/0230
Kugelbolzen M2x3
2x N/02
Mutter M2
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 4

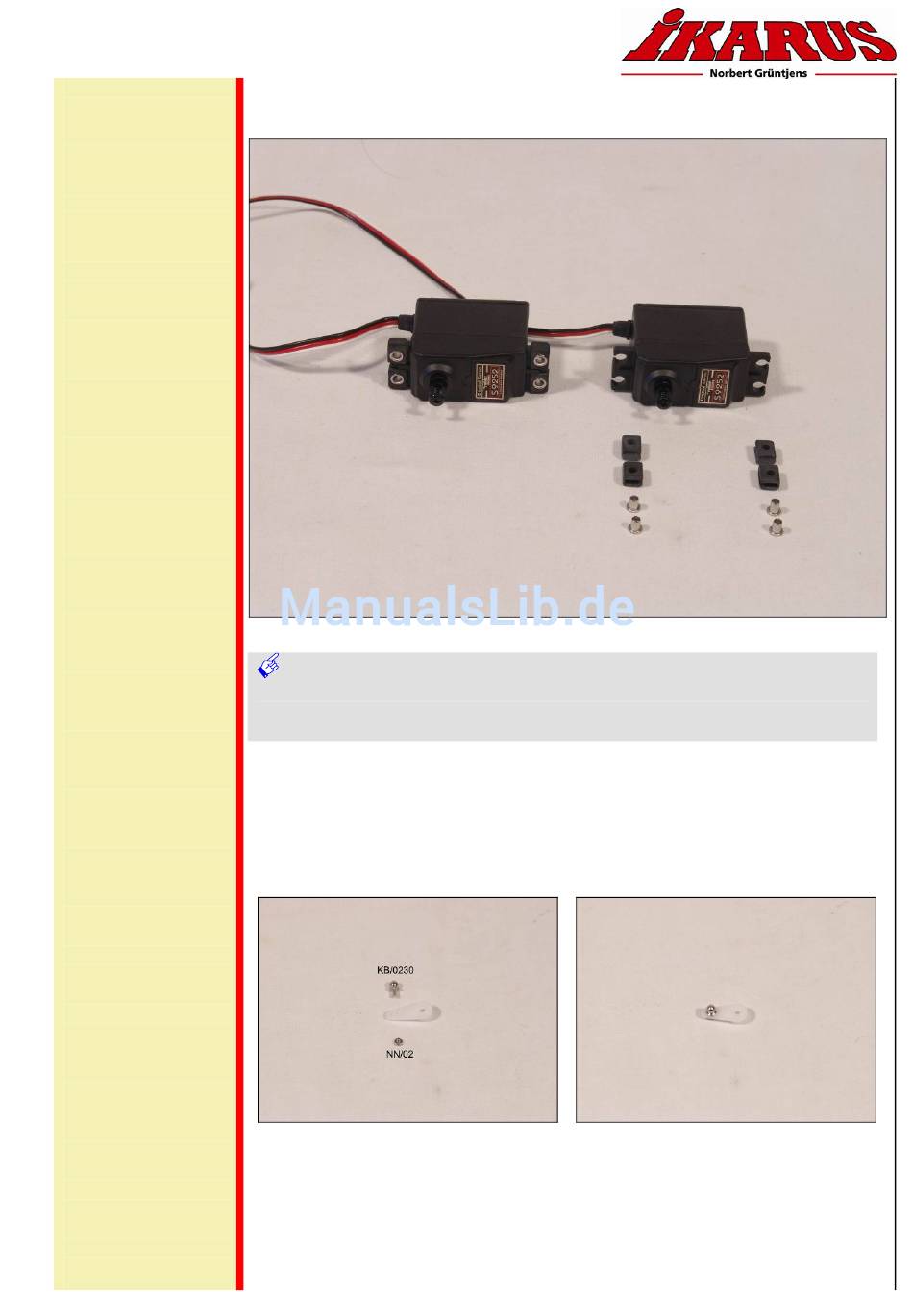

Montiere Gummitüllen und Abstandshülsen an Servo.
Beachte die Position des Flansches der Abstandshülsen.
Montiere Kugelbolzen M2x3 (KB/0230) Am Servoabtriebshebel und am Hebel
des Vergasers.
Packe nun einmal das Gasservo aus. Entferne die als Standard montierte
Servosscheibe (Typ D) und drehe die Servohebelbefestigungsschraube wieder zurück in
den Servohebelabtrieb (damit sich diese spezielle Schraube nicht selbständig macht ☺
). Nun montiere die dem Servo beigelegten Gummitüllen und Abstandshülsen. Beachte
aber das der Flansch der Abstandshülsen nach oben, also Richtung Servoabtrieb
zeigen müssen !!!
Bild zeigt die Montage der Servoabtriebshebel des Gasservos
Montiere nun je einen Kugelbolzen M2x3 (KB/0230) am Servoabtriebshebel und am
Hebel des Vergasers. Beachte dass der Kugelbolzen am Servoabtriebshebel genauso
weit von der Drehachse des Servoabtriebes entfernt ist, wie der Kugelbolzen vom
Drehpunkt am Hebel des Vergasers !!!
Vorbereitung Gasservo
Bild zeigt die Vorbereitung des Gasservos
Vision 90 Pro - Bauanleitung - Seite 143
