BAUGRUPPE XXVI
Baustufe 4
Benötigte Teile
1x 1184
Gebläseschachtstütze
CFK
1x NN/03
Mutter M3 Stop
1x S/0325
Imbusschraube M3x25
BAUGRUPPE XXVI
Kühlluftschacht – Baustufe 4
Montiere Gebläseschachtstütze (1184) wie abgebildet
Ziehe aber die Mutter noch nicht ganz fest
Stecke die Imbusschraube M3x25 (S/0325) in die Bohrung der Kühllufttunnelstütze
(1184) und drehe die Stop-Mutter M3 (NN/03) auf die Imbusschraube M3x25
(SS/0325), wie abgebildet.
Beachte dass die Schraubverbindung noch nicht fest angezogen werden darf und sich
die Gebläseschachtstütze noch drehen lassen kann.

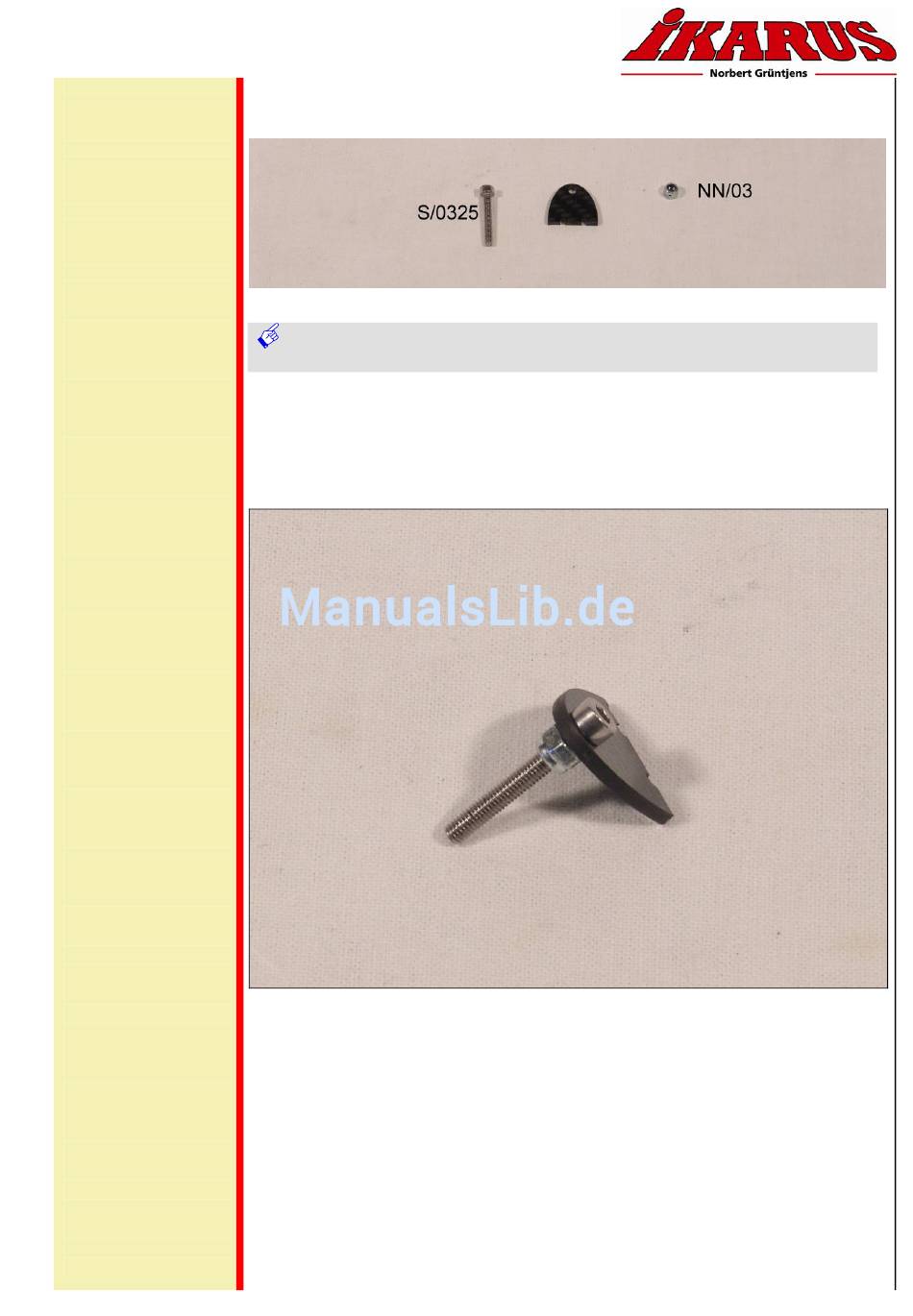

Montage Gebläseschachtstütze
Bild zeigt Teile der Gebläseschachtstütze
Bild zeigt montierte Gebläseschachtstütze
Vision 90 Pro - Bauanleitung - Seite 169
