BAUGRUPPE V
Baustufe 1
Benötigte Teile
2x 1026
Motorträger SX 375
6x S/0410
Imbusschraube M4x10
4x S/0415
Imbusschraube M4x15
2x U/4309
U-Scheibe 4,3x9
4x U/4312
U-Scheibe 4,3x12
BAUGRUPPE V
Motorträger – Baustufe 1

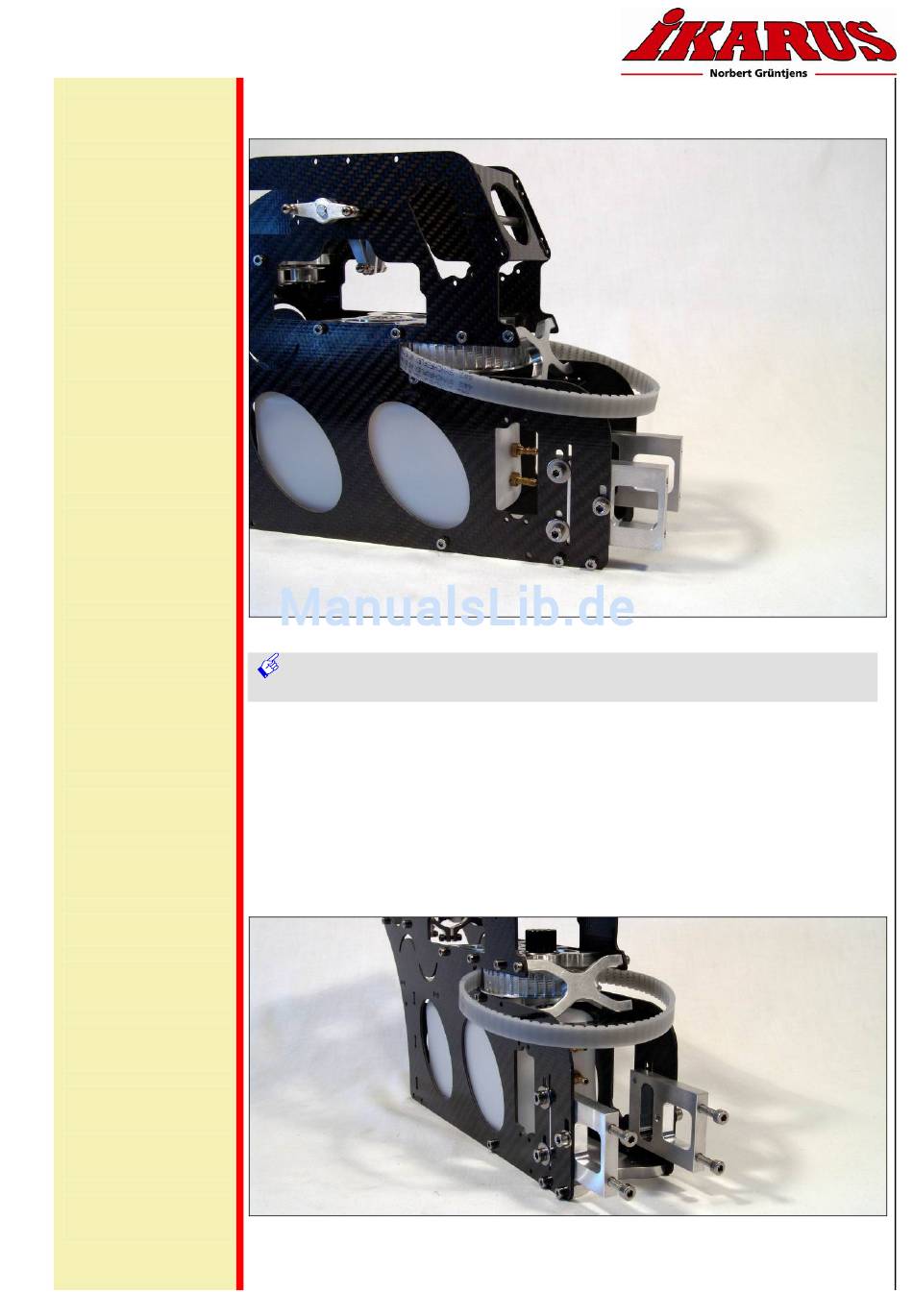

Bild zeigt die rechte Seitenplatte mit eingebauten Motorträger
Baue die Motorträger (1026) wie abgebildet ein.
Beachte die Position der U-Scheiben
Nimm jetzt einen Motorträger (1026) zur Hand. Wie Du sicher schon bemerkt hast, hat
der Motorträger (1026) eine Führungsnase. In der Seitenplatte (1004) befindet sich ein
passender Schlitz. Stecke den Motorträger (1026) nun von Innen so in die Seitenplatte
(1004) das die Führungsnase in den Schlitz passt. Schraube nun den Motorträger
(1026) im hinteren Bereich mit 2 Imbusschrauben M4x10 (S/0410) und U-Scheiben
4,3x12 (U/4312) fest. Für die vordere Befestigung verwende auch eine Imbusschraube
M4x10 (S/0410) aber eine U-Scheibe 4,3x9 (U/4309).
Die 4 Imbusschrauben M4x15 (S/0415) kannst Du zur Seite legen oder sie in den
Motorträger schrauben. Sie werden erst am Ende der Baugruppe VI gebraucht.
Bild zeigt die eingebauten Motorträger und provisorisch montierten Motorbefestigungsschrauben M4x15 (S/0415)
Einbau
Vision 90 Pro - Bauanleitung - Seite 40
