BAUGRUPPE XI
Baustufe 2
Benötigte Teile
2x 1059
Mitnehmer
2x KG/0025
Kugelgelenk M2,5
2x S/0316
Imbusschraube M3x16
2x S/2510
Imbusschraube M2,5x10
BAUGRUPPE XI
Pitchkompensator – Baustufe 2
Montiere Taumelscheibenmitnehmer wie abgebildet am Pitchkompensatorarm.
Beachte die Einbaurichtung des Kugelgelenkes. Bei Lage wie abgebildet muss
die Beschriftung des Kugelgelenkes sichtbar sein.
Schraube nun den Mitnehmer (1059) wie abgebildet mit einer Imbusschraube M3x16
(S/0316)
am
äußersten
Einbaurichtung und vergiss nicht diese Verbindung mit Schraubensicherung zu sichern
(ersäufe dabei aber das Flanschlager nicht ☺ ).
Nun stecke die Imbusschraube M2,5x10 (S/2510) in die Bohrung des Mitnehmers
(1059) und schraube damit das Kugelgelenk M2,5 (KG/0025) fest.
Beachte dabei aber die Einbaurichtung des Kugelgelenkes. Die Beschriftung des
Kugelgelenkes muss sichtbar sein, wenn Du den fertig aufbauten Pitchkompensatorarm
samt Taumelscheibenmitnehmer so vor die liegen hast wie auf der linken Seite der
Abbildung dargestellt.

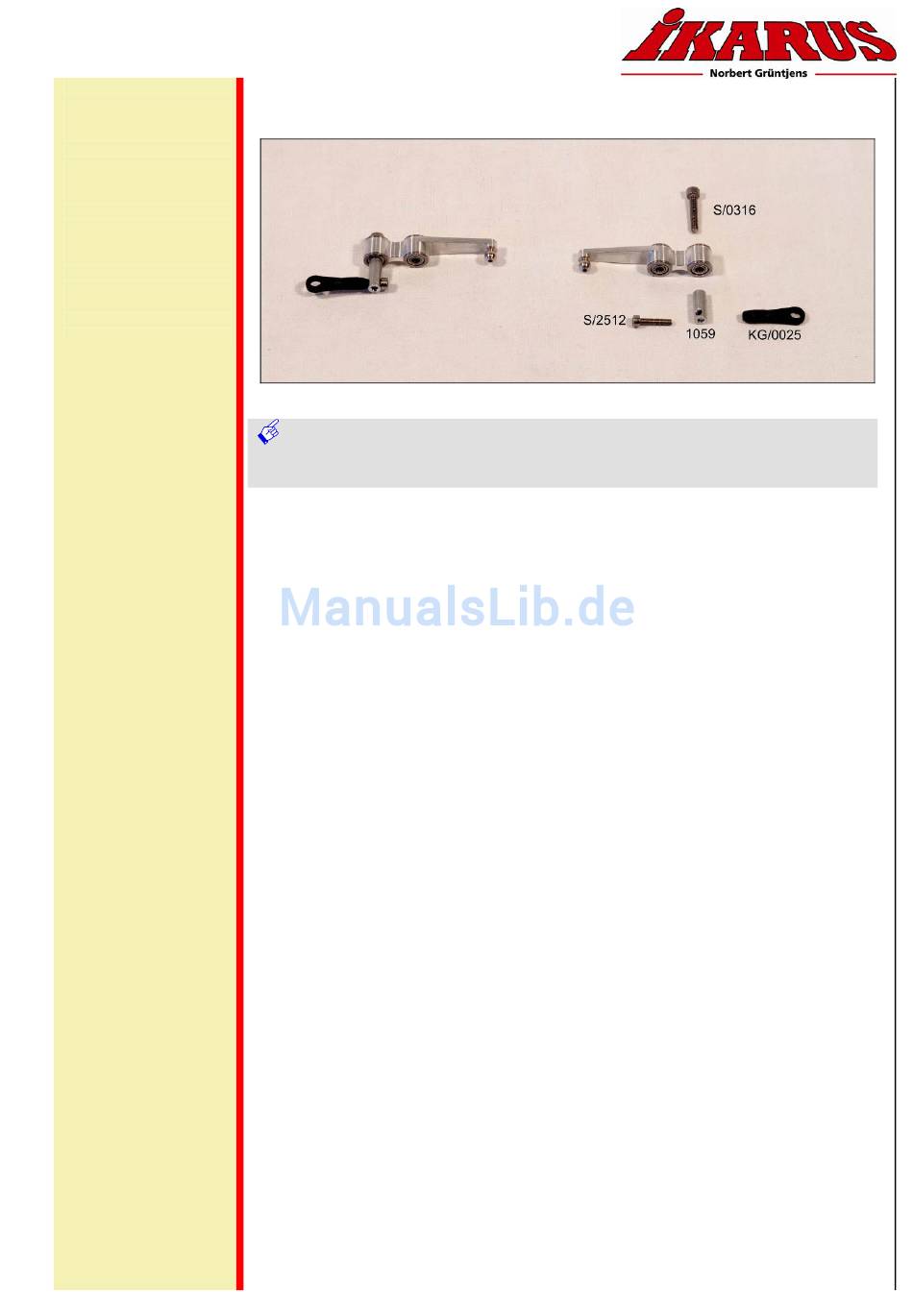

Montage Taumelscheibenmitnehmer
Bild zeigt zu montierende Taumelscheibenmitnehmer
Lager
des
Pitchkompensatorarm
fest.
Beachte
die
Vision 90 Pro - Bauanleitung - Seite 75
