BAUGRUPPE XI
Baustufe 1
Benötigte Teile
2x 1058
Pitchkompensatorarm
8x BF/030804
Flanschlager 3x8x4
2x KB/2530
Kugelbolzen M2,5x3
4x UP/030610
Passscheibe 3x6x1,0
BAUGRUPPE XI
Pitchkompensator – Baustufe 1
Montiere Pitchkompensatorarm (1058) mit Flanschlager 3x8x4 (BF/030804)
und Kugelbolzen M2,5x3 (KB/2530).
Beachte das zwischen die Flanschlager 3x8x4 (BF/030804) eine Passscheibe
3x6x1,0 (UP/030610) eingesetzt werden muss.
Nimm einen Pitchkompensatorarm (1058) zur Hand und presse von einer Seite je ein
Flanschlager 3x8x4 (BF/030804) in die Passungen. Drehe den Pitchkompensatorarm
nun um und legen nun eine Passscheibe 3x6x1,0 (UP/030610) auf das Flanschlager
das Du gerade von der anderen Seite eingebaut hast. Nun presse auch von dieser
Seite je ein Flanschlager 3x8x4 (BF/030804) in die Passungen ein.
Nun montiere noch den Kugelbolzen M2,5x3 (KB/2530) am Pitchkompensatorarm.
Beachte die Einbaurichtung des Kugelbolzen M2,5x3 (KB/2530).
Vergiss nicht diesen zu sichern.
Infobox „TIPP & TRICK"
Um die Passscheibe zwischen den Flanschlagern zu zentrieren verwende eine
passende Schraube und stecke sie in die innere Passung des Flanschlagers da Du
bereits montiert hast. Nun fädle die Passscheibe auf diese Schraube. Zum
Abschluss fädle auch das abschließende Flanschlager auf die Schraube und presse
sie in die Passung. So ist die Passscheibe zwischen den Flanschlagern zentriert und
es entfällt das lästige Gefummle bei der Montage

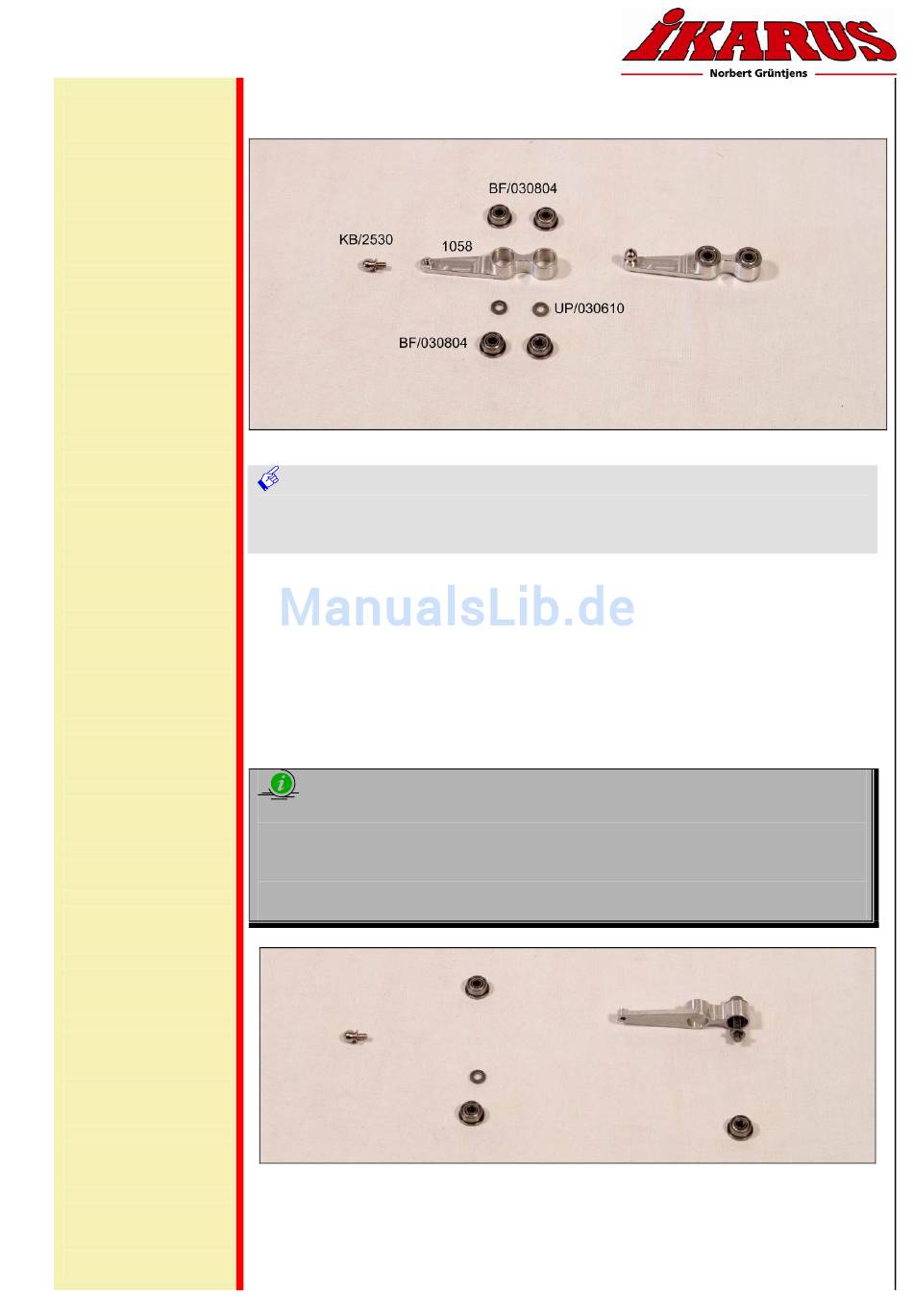

Bild zeigt Montage und Zentrierung der Passscheibe zwischen den Flanschlagern
Montage Pitchkompensatorarm
Bild zeigt zu montierende Pitchkompensatorarme
