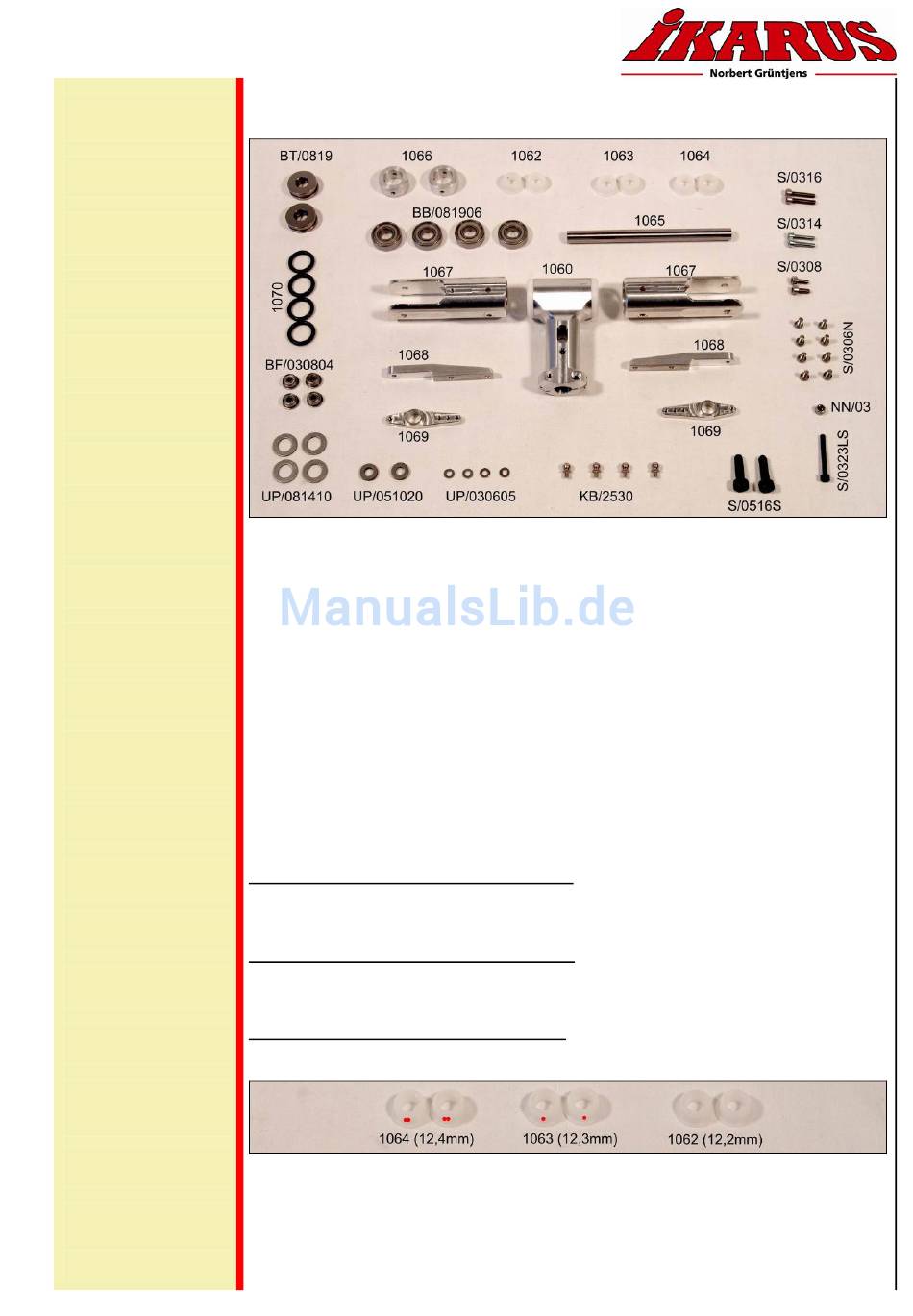

Teile BAUGRUPPE XII
Gesamt Inhalt
1x 1060
Hauptrotor Zentralstück
2x 1061
Delrineinsatz
(bereits in 1060
montiert)
2x 1062
Dämpfungsbuchse 12,2
2x 1063
Dämpfungsbuchse 12,3
2x 1064
Dämpfungsbuchse 12,4
1x 1065
Blattlagerwelle 8mm
2x 1066
Blattlagerhülse D19
2x 1067
Blatthalter
2x 1068
Anlenkarm
2x 1069
Mischhebel
4x 1070
O-Ring 12x2,5
4x BB/081906
Kugellager 8x19x6
4x BF/030804
Flanschlager 3x8x4
2x BT/0819
Axiallager 8x19x7
4x KB/2530
Kugelbolzen 2,5x3
1x NN/03
Mutter Stop M3
8x S/0306N
Imbusschraube M3x6
Niedriger Kopf
2x S/0308
Imbusschraube M3x8
2x S/0314
Imbusschraube M3x14
2x S/0316
Imbusschraube M3x16
1x S/0323SL
Imbusschraube M3x23
Langer Schaft
2x S/0516S
Imbusschraube M5x16
12.9
4x UP/030605
Passscheibe 3x6x0,5
2x UP/051020
Passscheibe 5x10x2,0
4x UP/081410
Passscheibe 8x14x1,0
BAUGRUPPE XII
Rotorkopf
In dieser Baugruppe beschäftigen wir uns mit dem Aufbau des Rotorkopfes.
Nach dem Auspacken der Bauteile dieser Baugruppe wird Dir sicher schon aufgefallen
sein, dass 6 Stück Dämfpungsbuchsen wie folgt beigelegt sind:
Wie Du aus den Bauteilnummern und den Maßangaben erkennst, handelt es sich hier
nicht um einen Verpackungsfehler. Diese 3 verschiedenen Dämpfungsbuchsen
ermöglichen Dir verschiedene Dämpfungshärten des Rotorkopfes zu wählen.
Die Abstimmung der Rotorkopfdämpfung ermöglicht dir das Flugverhalten deinen
persönlichen Flugstil anzupassen. Als Grundlage zur persönlichen Abstimmung wird die
Dämpfung wie folgt eingeteilt:
WEICH = 1062 Dämpfungsbuchse 12,2 mm
Perfektes, harmonisches und weiches Schwebeflugverhalten.
F3C - wenn eine weiche Abstimmung persönlich vorgezogen wird.
MITTEL = 1063 Dämpfungsbuchse 12,3 mm
Gute Allround-Eigenschaften. Sehr gute Schwebeflugeigenschaften, sehr gute
Kunstflugeigenschaften ohne aggressives Verhalten.
Perfekte Abstimmung für schallmauernahen Speedflug
HART = 1064 Dämpfungsbuchse 12,4 mm
Knackiges, direktes Ansprechverhalten. Perfekte 3D-Hardcore Abstimmung.
Die Dämpfungsbuchsen sind wie auf der Abbildung markiert.
Inhaltsangabe der Baugruppe XII
1062 Dämpfungsbuchse 12,2 mm
1063 Dämpfungsbuchse 12,3 mm
1064 Dämpfungsbuchse 12,4 mm
Bild zeigt Varianten der Dämpfungsbuchsen
Vision 90 Pro - Bauanleitung - Seite 78
