BAUGRUPPE XII
Baustufe 4
Benötigte Teile
2x 1067
Blatthalter
2x 1068
Anlenkarm
8x S/0306N
Imbusschraube M3x6
Niedriger Kopf
2x S/0308
Imbusschraube M3x8
BAUGRUPPE XII
Rotorkopf – Baustufe 4
Montiere Blatthalter (1067) und Anlenkarme (1068).
Beachte Lage der Blatthalter nach Montage der Anlenkarme
Stecke nun einen Blatthalter (1067) auf die Blatthalterlagerung. Zentriere dazu die
Bohrungen im Blatthalter (1067) und den Bohrungen der Blattlagerhülse D19 (1066).
Nun stecke den Anlenkarm (1068) in den Schlitz des Blatthalters. Beachte die Lage des
Anlenkarmes (1068). Verschraube nun den Blatthalter an der Blattlagerhülse D19
(1066) mittels Imbusschraube M3x8 (S0308) und Imbusschrauben M3x6 (S/0306N).
Vergiss nicht diese Verschraubungen zu sichern.
Montage Blatthalter

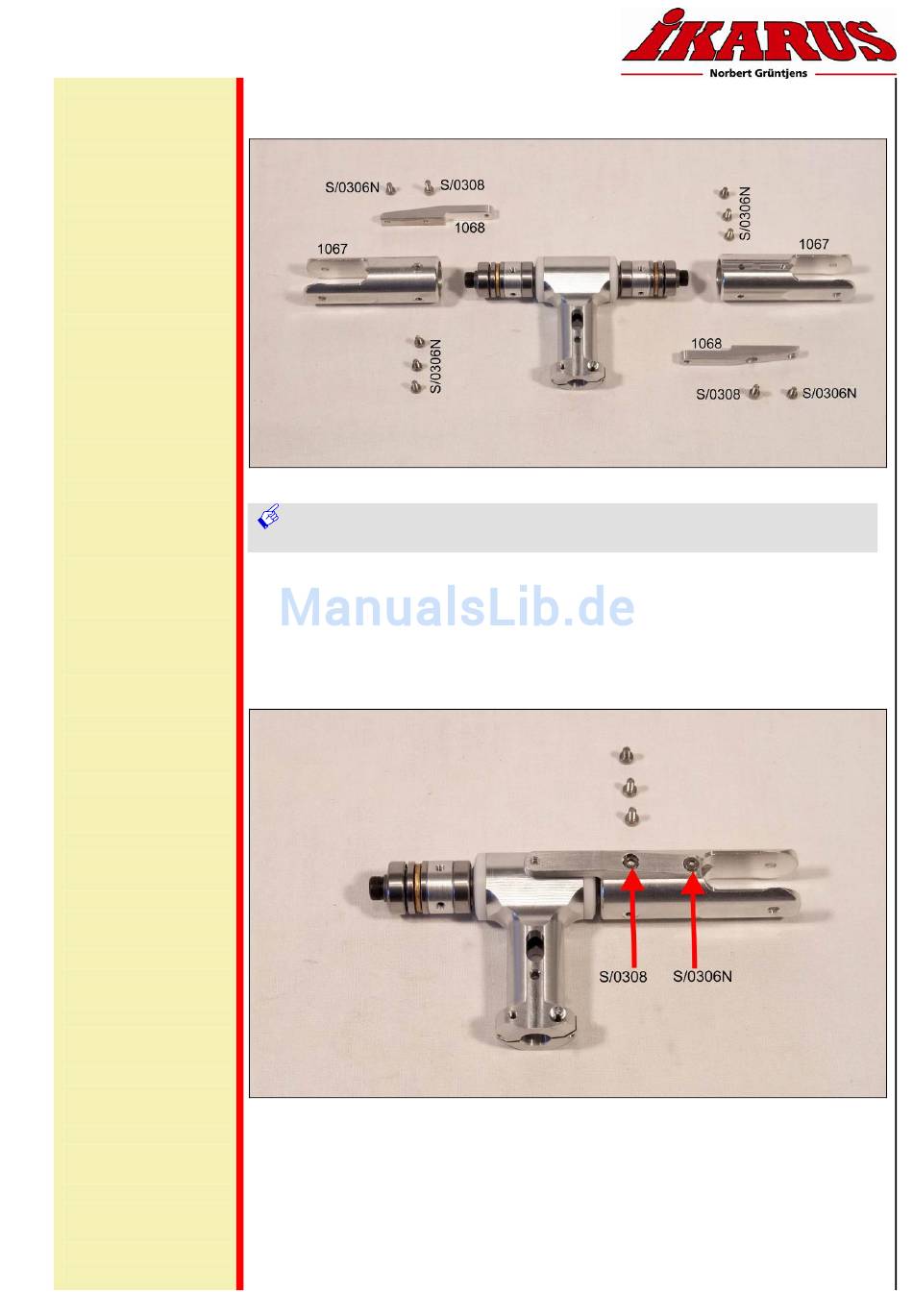

Bild zeigt Teile zur Montage Blatthalter
Bild zeigt montierten Blatthalter und Anlenkarm
Vision 90 Pro - Bauanleitung - Seite 82
