BAUGRUPPE XI
Baustufe 3
Benötigte Teile
1x 1057
Pitchkompensator
Zentralstück
2x S/0316
Imbusschraube M3x16
2x UP/030610
Passscheibe 3x6x1,0
BAUGRUPPE XI
Pitchkompensator – Baustufe 3
Montiere Pitchkompensatorarme am Pitchkompensator Zentralstück (1057)
Stecke nun eine Imbusschraube M3x16 (S/0316) in die innere Lagerung des
Pitchkompensatorarmes und fädle danach eine Passscheibe 3x6x1,0 (UP/030610) auf
die
Imbusschraube.
Schraubensicherung
(Achtung
Pitchkompensatorarm, wie in der Abbildung ersichtlich, im Pitchkompensator
Zentralstück (1057).
Teste nun die Leichtgängigkeit aller beweglichen Teile, sollte es irgendwo hacken oder
etwas schwergängig sein, so überprüfe den Aufbau.

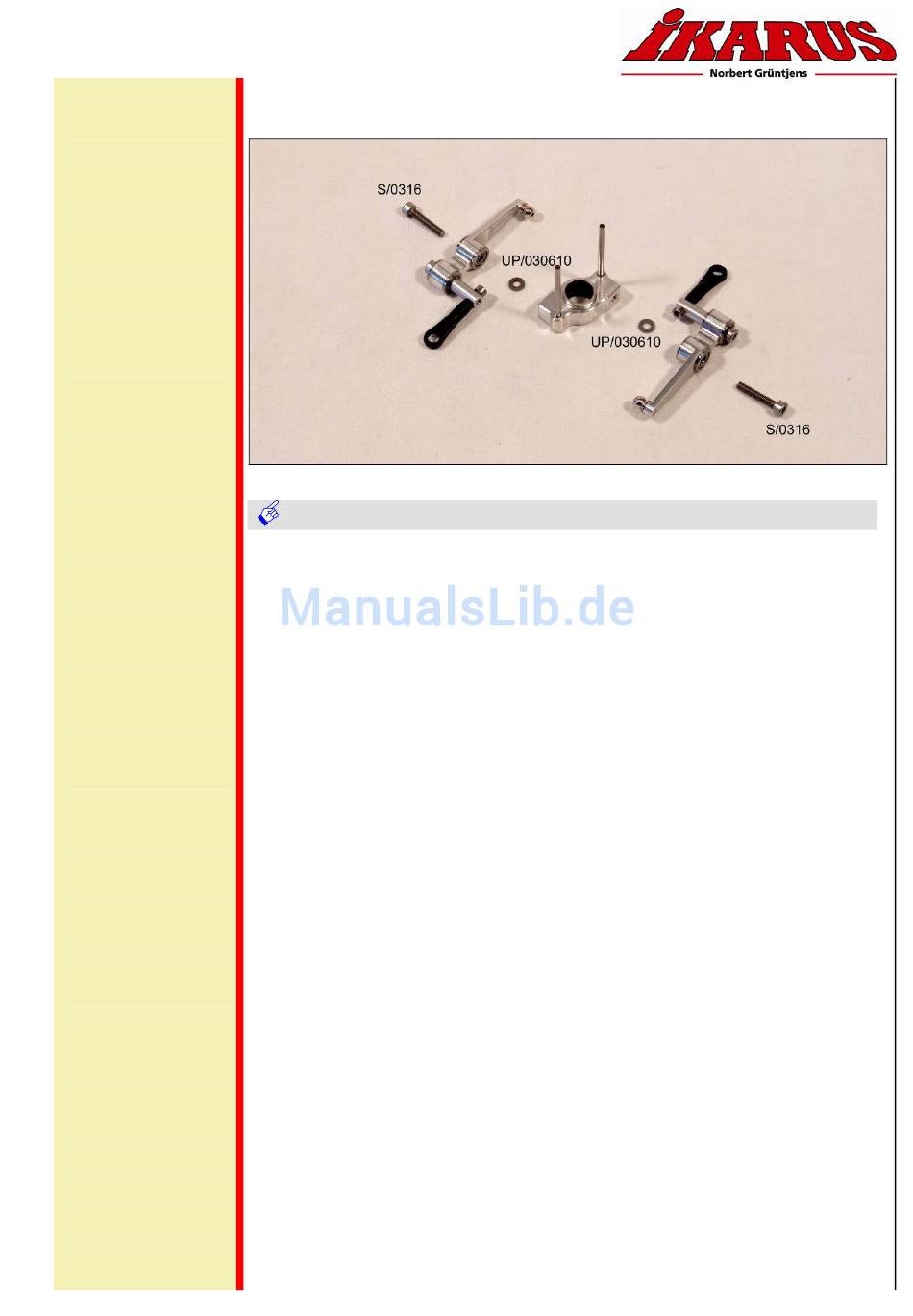

Montage Pitchkompensator Zentralstück
Bild zeigt zu montierende Taumelscheibenmitnehmer
Benetzte
nun
die
Ersäufungsgefahr
Imbusschraube
vorsichtig
)
und
befestige
☺
Vision 90 Pro - Bauanleitung - Seite 76
mit
den
