BAUGRUPPE II
Baustufe 3
Benötigte Teile
4x S/0308
Imbusschraube M3x8
BAUGRUPPE II
Riemenführung - Baustufe 3
Montiere die fertige Riemenführung im Chassis
Nimm die zuvor montierte Riemenführung und befestige diese mittels der
Imbusschraube M3x8 (S/0308) im Chassis.
Beachte die Lage und Position der Riemenführung im Chassis. Die Riemenführung wird
direkt vor dem vorderen Heckrohrhalter (1003) im Chassis montiert. Die Andruckrollen
zeigen nach unten.
Vergiss auch hier nicht die Imbusschraube M3x8 (S/0308) mit Schraubensicherung zu
sichern.

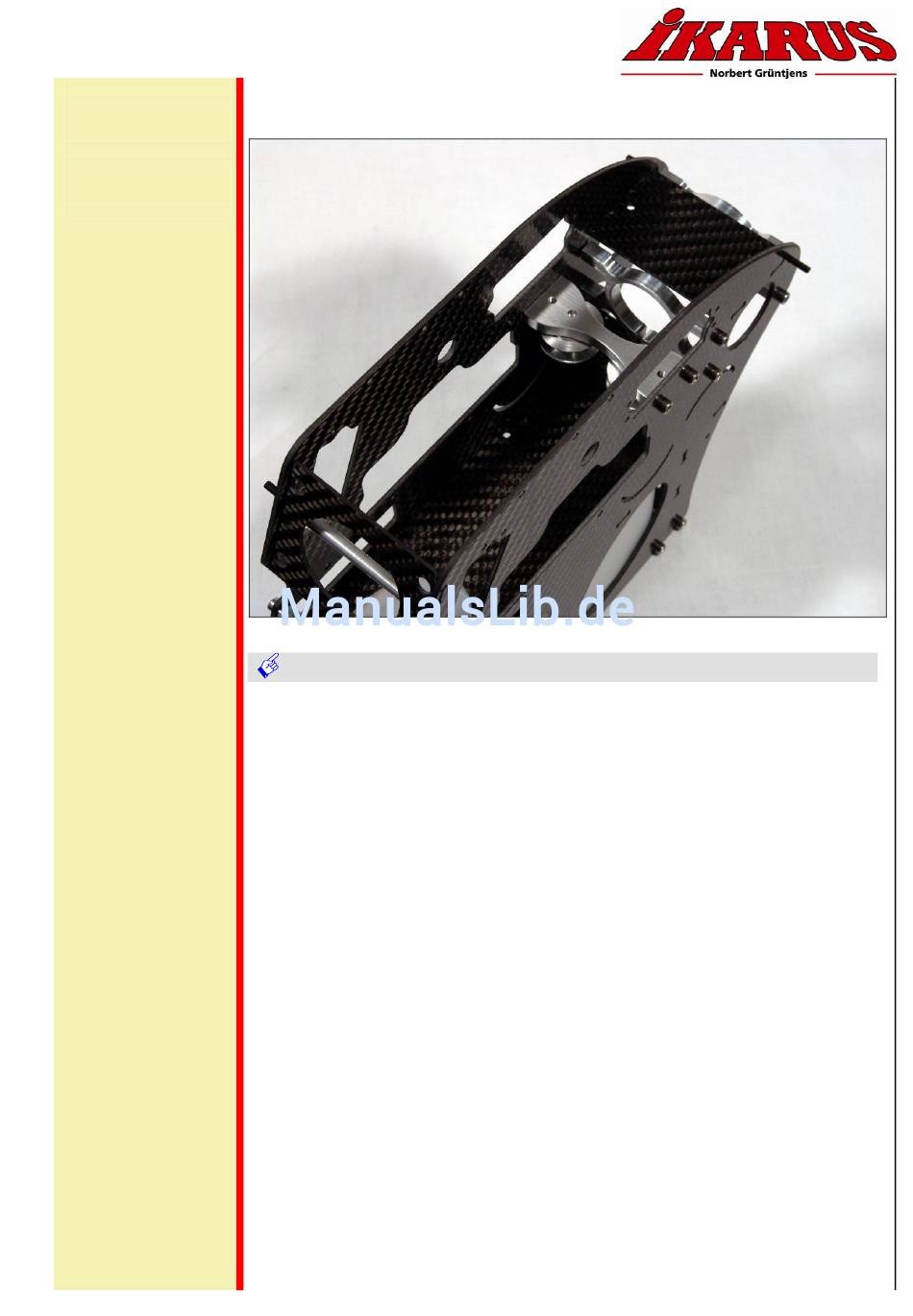

Montage der Riemenführung
Bild zeigt den Einbau und die Lage der Riemenführung
Vision 90 Pro - Bauanleitung - Seite 27
