BAUGRUPPE VIII
Baustufe 2
Benötigte Teile
1x 1049
Taumelscheibenführung
CFK
2x S/0308
Imbusschraube M3x8
BAUGRUPPE VIII
Domlager und Hauptrotorwelle – Baustufe 2
Montiere Taumelscheibenführung
Montiere nun die Taumelscheibenführung (1049) mit den Imbusschrauben (S/0308)
wie abgebildet.
Sicher diese zwei Schrauben noch nicht. Die Montage ist nur provisorisch, da später
(Baugruppe XVI) zur Ansteuerung der Taumelscheibe noch ein Gestänge einbaut
werden muss.

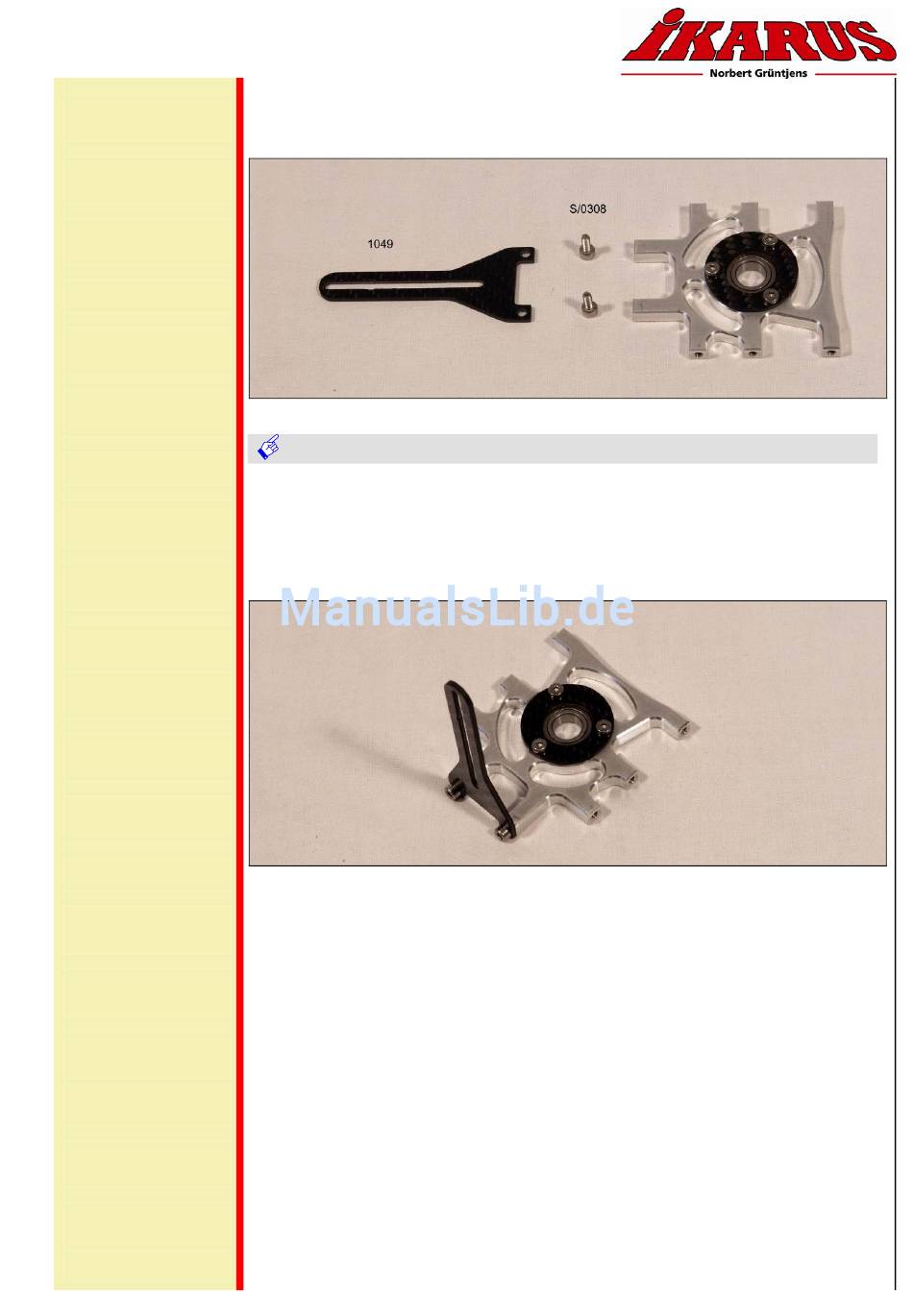

Montage Taumelscheibenführung
Bild zeigt zu montierende Taumelscheibenführung
Bild zeigt montierte Taumelscheibenführung
Vision 90 Pro - Bauanleitung - Seite 64
