BAUGRUPPE VI
Baustufe 5
Benötigte Teile
1x 1027
Fliehgewicht 91
1x 1029
Lüfterrad ALU
1x 1030
Kupplungsnabe
1x 1033
Spannkonus 9,5mm
1x 1035
Anlassnabe
1x 1036
Bundmutter 5/16"
1x 1116
Anlasserkonus
1x F/050310
Passfeder 5x3x10
1x SS/1210
Stiftschraube M12x10
6x ST/0306
Torxschraube M3x6
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 5
Da Du jetzt die Kupplungsglocke fertig vormontiert hast, gehen wir nun daran, die
komplette Kupplungseinheit am Motor zu montieren.
Beachte bitte dass die beim Motor mitgelieferte Lagerabdeckscheibe des vorderen
Kurbelwellenlagers richtig ausgesetzt wurde. Die Lagerabdeckscheibe hat eine flache
Seite und eine Seite die mit einem Absatz. Diese Seite mit Absatz muss zum vorderen
Kurbelwellenlager zeigen.
Die Montage der gesamten Kupplungseinheit sieht wieder einmal komplizierter aus, als
es in Wirklichkeit ist. Nur das Lüfterrad (1029) ist noch auf die Anlassnabe (1035) zu
montieren. Der Rest wird nur noch in der richtigen Reihenfolge auf die Kurbelwelle
aufgefädelt.
Aufbau Kupplungseinheit

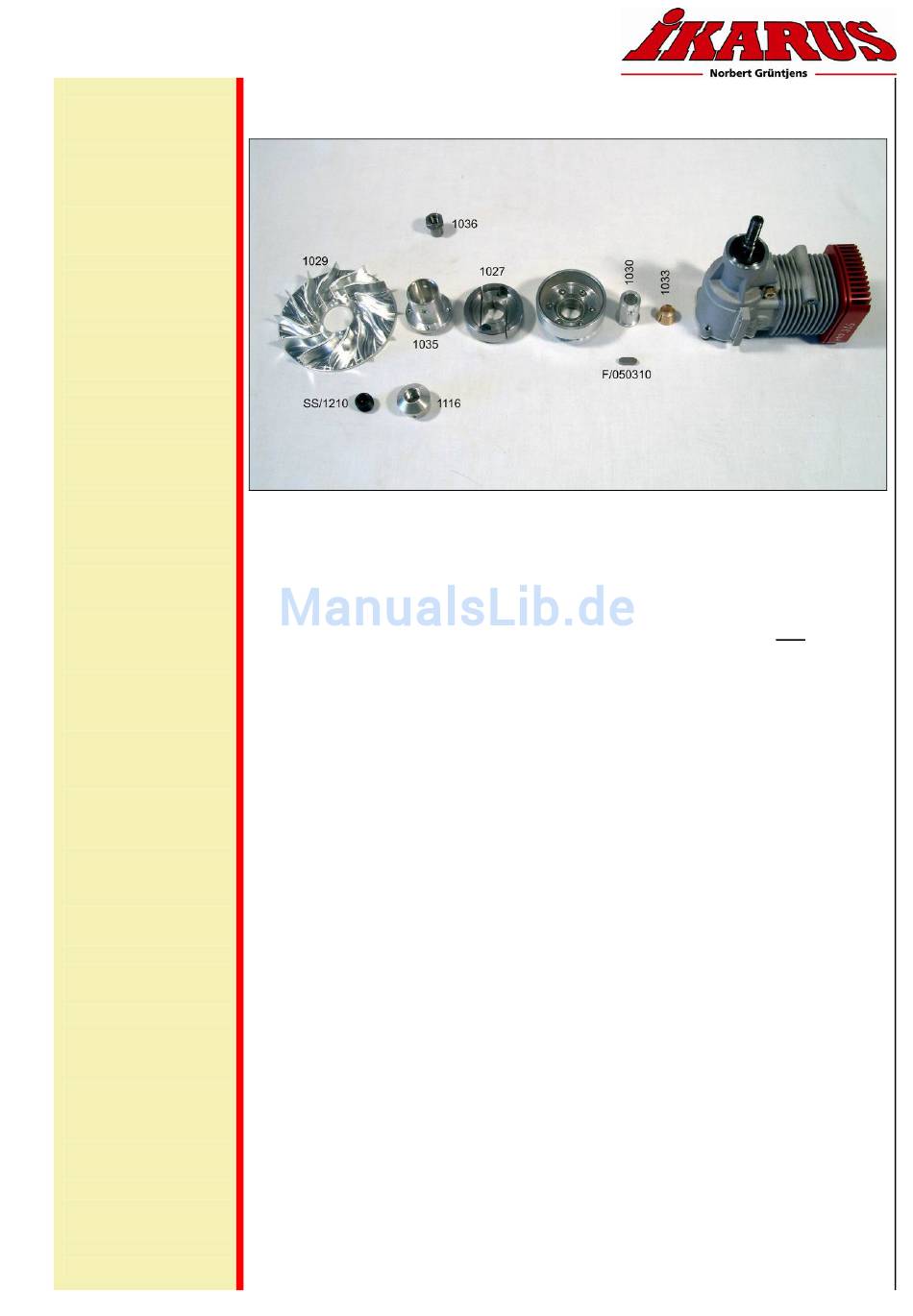

Bild zeigt die zum Aufbau notwendigen Teile
Vision 90 Pro - Bauanleitung - Seite 47
