Teile BAUGRUPPE XIV
Gesamt Inhalt
2x NN/04
Mutter M4 Stopp
2x SH/0428LS
Blatthalteschrauben
M4x28
BAUGRUPPE XIV
Blatthalteverschraubung
Diese Baugruppe ist wohl die Umfangreichste der gesamten Bauanleitung ☺
Montiere Blatthalterverschraubung wie abgebildet.
Naja, montiere vorerst einmal provisorisch die Blatthalteschrauben M4x28 (SH/0428LS)
samt Stopp-Muttern M4 (NN/04) an den Blatthaltern.
Provisorisch deshalb, denn Rotorblätter gehören da ja auch noch eingebaut, aber die
wären jetzt bei jedem weiterem Arbeitsschritt im Weg ☺
Inhaltsangabe der Baugruppe XIV

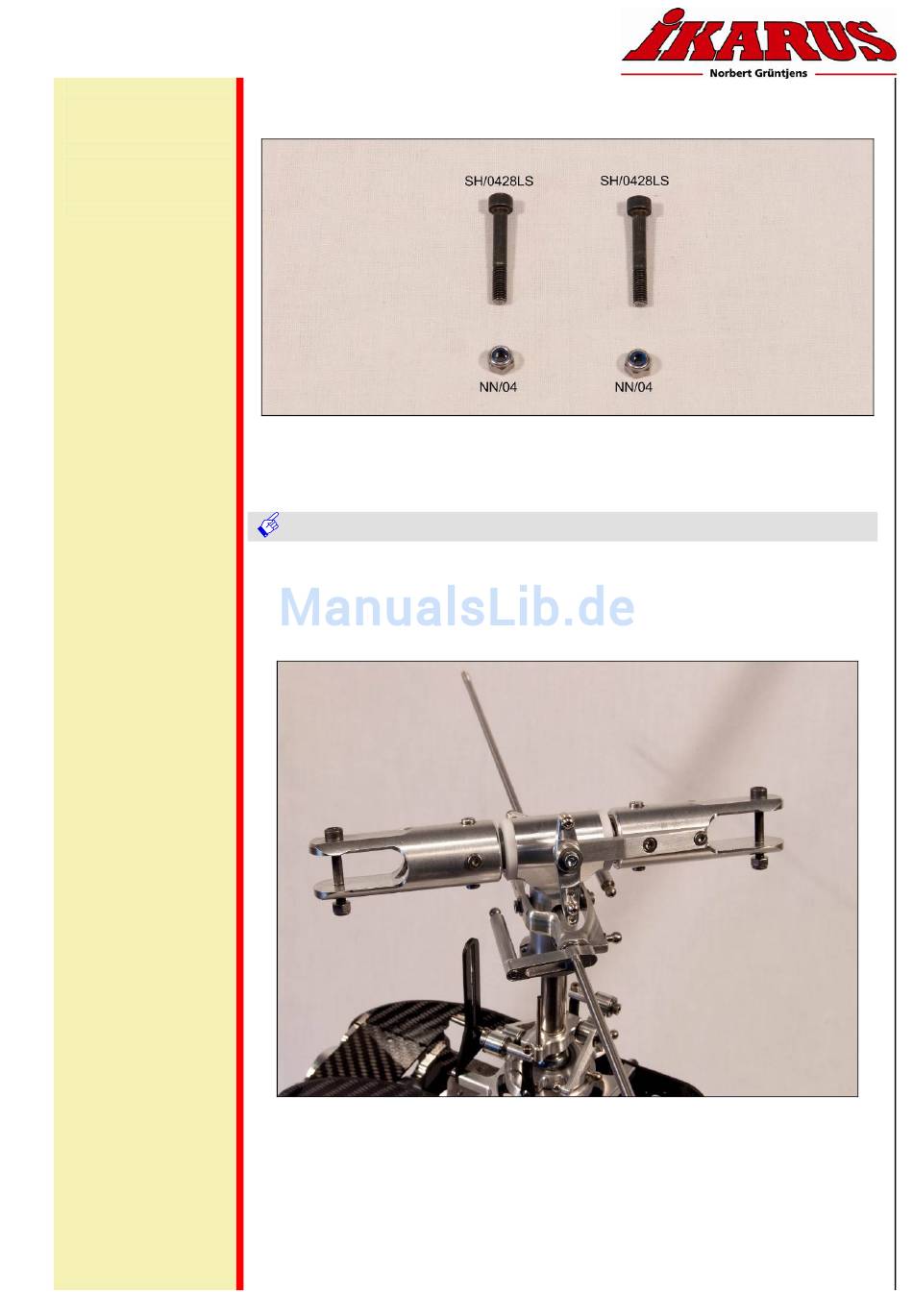

Bild zeigt montierte Blatthalteverschraubung
Vision 90 Pro - Bauanleitung - Seite 92
