iKarus Vision 90 Pro Bauanleitung Seite 60

BAUGRUPPE VII
Baustufe 3
Benötigte Teile
1x NN/03
Mutter M3 Stop
1x S/0323LS
Imbusschraube M3x23
langer Schaft
2x U/3207
U-Scheibe 3,2x7
BAUGRUPPE VII
Hauptzahnrad mit Freilauf – Baustufe 3
Verbinde Hauptzahnrad mit Freilauf und Riemenrad.
Legen nun das vormontierte Hauptzahnrad und das vormontierte Riemenrad wie
abgebildet vor Dich hin. Stecke nun das Riemenrad auf die Freilaufhülse des
Hauptzahnrades. Drehe nun Riemenrad und Hauptzahnrad solange bis sich die
Bohrungen in der Freilaufhülse und in der Riemenradnabe decken. Schiebe nun eine U-
Scheibe (U/3207) auf die Imbusschraube (S0323LS) und stecke sie durch die
deckungsgleichen Bohrungen der Riemenradnabe und Freilaufhülse. Nun schiebe die
zweite U-Scheibe (U/3207) auf die Imbusschraube (S0323LS) und sichere das Ganze
provisorisch mir der Stopmutter M3 (NN/03). Die Sicherung durch die Schraube dient
nur dazu, dass sich die Einheit bis zur Montage der Hauptrotorwelle (1050) nicht
verdreht.
Montage Zahnriemen im Chassis

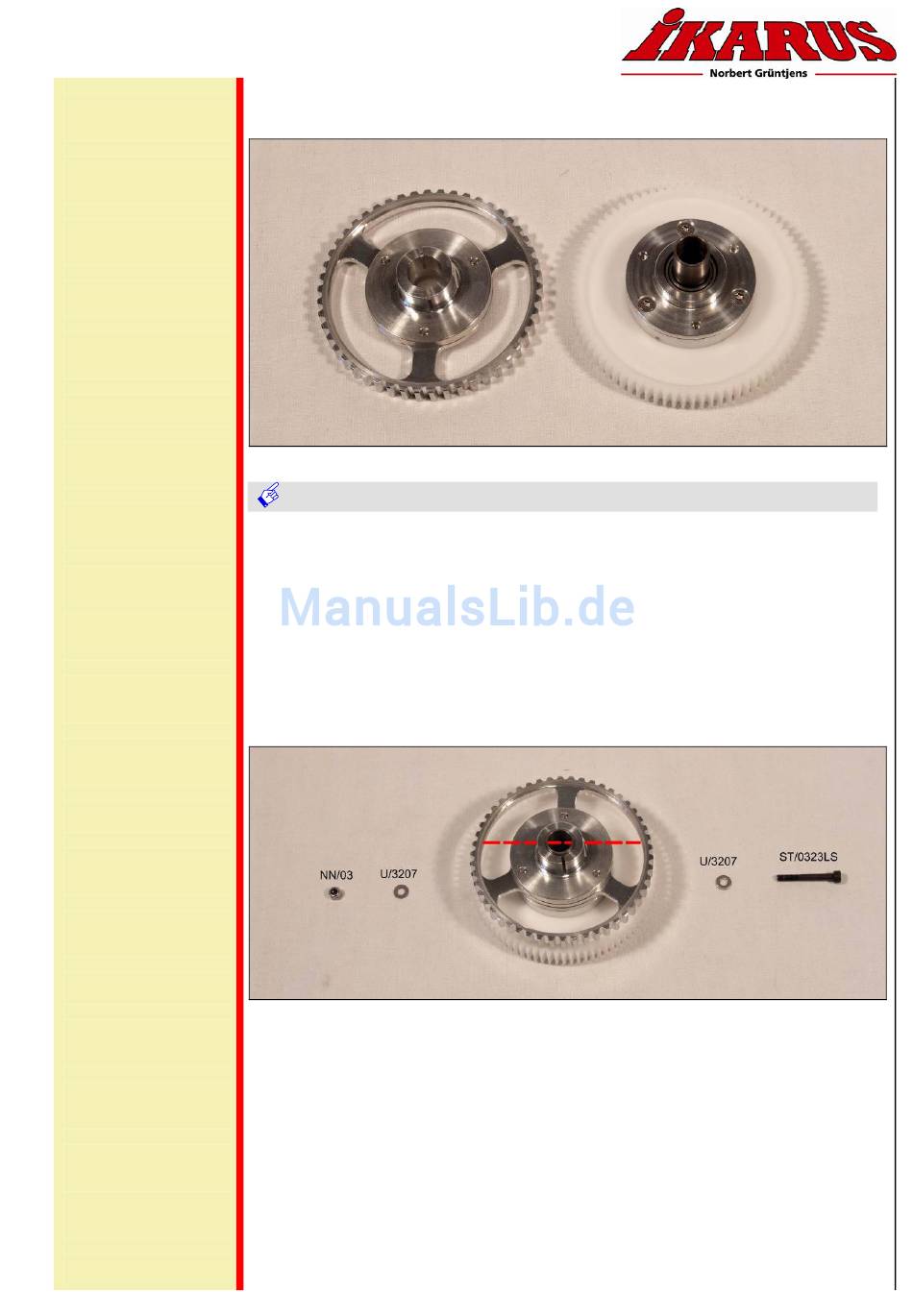

Bild zeigt Riemenrad und Hauptzahnrad
Bild zeigt Montierte Hauptzahnradeinheit
