iKarus Vision 90 Pro Bauanleitung Seite 31

BAUGRUPPE III
Baustufe 2
Benötigte Teile
1x 1017
Nickhebel 1-armig
1x 1018
Nickhebel 2-armig
3x KB/2545
Kugelbolzen M2,5x4,5
BAUGRUPPE III
Umlenkhebel – Baustufe 2
Montiere die Nickhebel, achte auf die Position der Kugelbolzen (KB/2545)
Nimm jetzt den einarmigen Nickhebel (1017) zur Hand und schraube den Kugelbolzen
(KB/2545) ein. Beachte von welcher Seite der Kugelbolzen (KB/2545) eingeschraubt
wird. Vergiss nicht den Kugelbolzen (KB/2545) mit Schraubensicherung zu sichern.
Nimm jetzt den zweiarmigen Nickhebel (1018) zur Hand und schraube die Kugelbolzen
(KB/2545) ein. Beachte von welcher Seite die Kugelbolzen (KB/2545) eingeschraubt
werden. Vergiss nicht die Kugelbolzen (KB/2545) mit Schraubensicherung zu sichern.

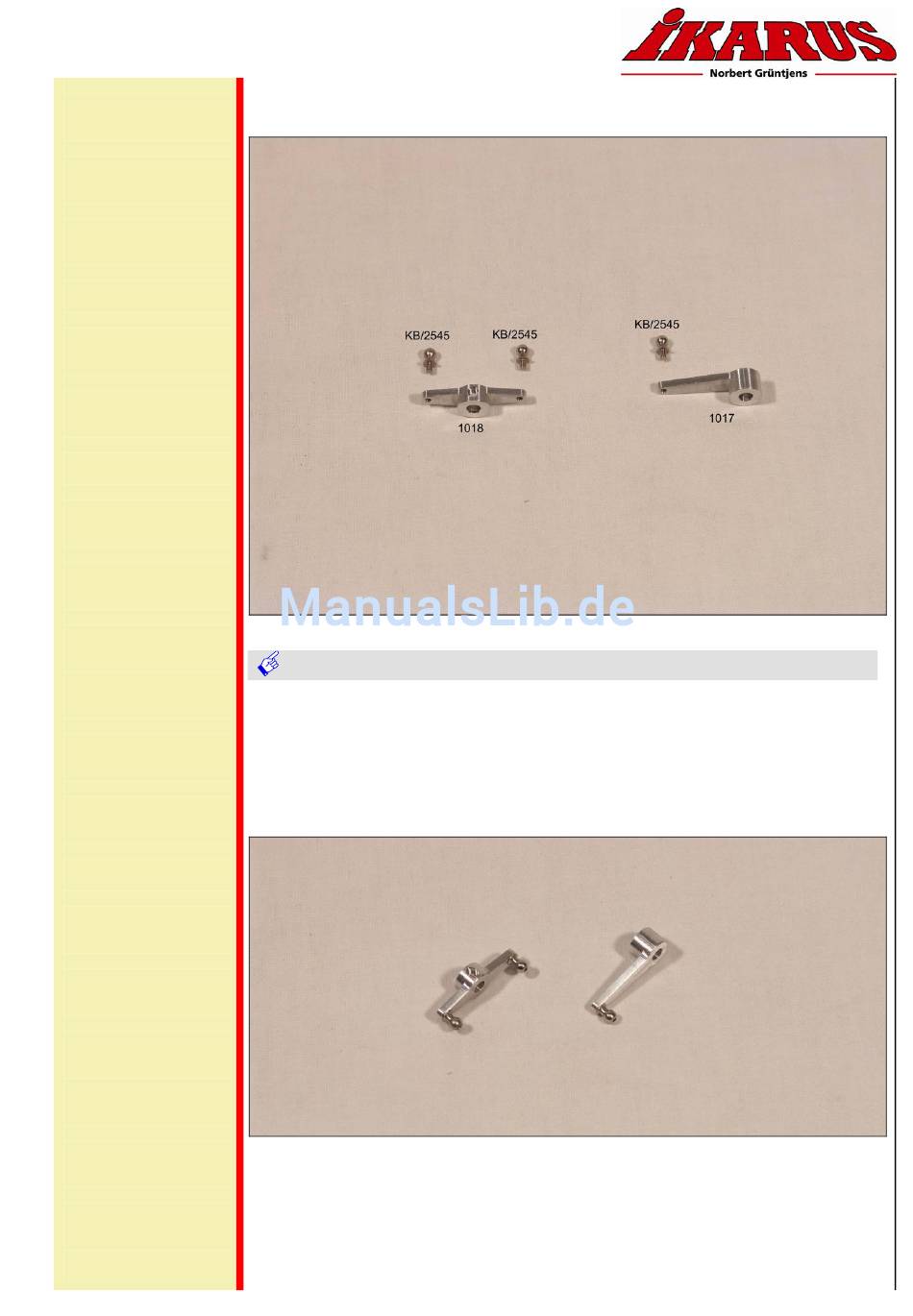

Montage Nickhebel
Bild zeigt die zu montierenden Nickhebel
Bild zeigt die fertig montierten Nickhebel
