BAUGRUPPE XIII
Baustufe 2
Benötigte Teile
2x 1150
Anlenkarm
Paddelstange 4mm
2x 1151
Anlenkarm Verlängerung
2x KB/2545
Kugelbolzen M2,5x4,5
2x S/2510
Imbusschraube M2,5x10
2 x SS/0404
Stiftschraube M4x4
BAUGRUPPE XIII
Paddelebene – Baustufe 2
Montiere Paddelstangenanlenkung.
Lege die Stiftschrauben M4x4 (SS/0404)bis zur nächsten Baustufe beiseite.
Schraube zuerst die Anlenkarm Verlängerung (1151) am Anlenkarm (1150) mit der
Imbusschraube M2,5x10 (S/2510) fest. Beachte die Einbaurichtung des Anlenkarmes
(1050). Bei korrekter Montage lässt sich die Imbusschraube M2,5x10 (S/2510)
komplett versenken.
Nun montiere den Kugelbolzen M2,5x4,5 (KB/2545) an der Anlenkarm Verlängerung
(1151). Die Schraubverbindungen sind wiederum mit Schraubensicherung zu sichern.
Lege die Stiftschrauben M4x4 (SS/0404) bis zur nächsten Baustufe beiseite.
Vormontage Paddelstangenanlenkung

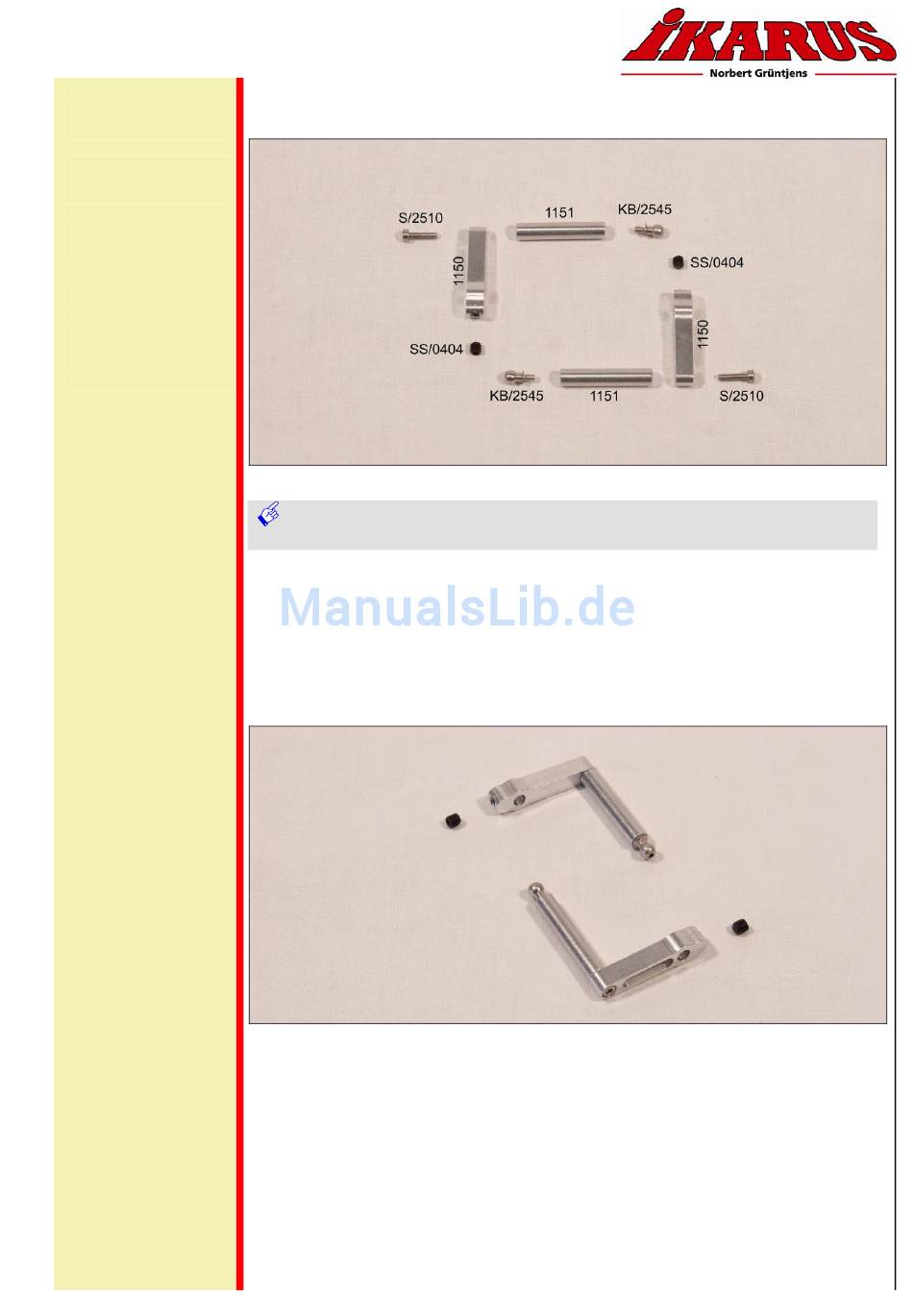

Bild zeigt Teile der Paddelstangenanlenkung
Bild zeigt vormontierte Paddelstangenanlenkung
