BAUGRUPPE XXV
Baustufe 3
Benötigte Teile
3x 1105
Servorahmen
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 3
Montiere Taumelscheibenservos wie abgebildet mit Servorahmen (1105)
Stecke nun die Rollservos (die beiden hinten im Chassis montierten Servos) von Außen
in die im Chassis vorbereiteten Öffnungen. Beachte die Ausrichtung der Rollservos,
die Abtriebshebel befinden sich Richtung Heck. Dazu wirst Du den Servohebel leicht
verdrehen müssen. Nun halte den Servorahmen (1105) von Innen an das Servo und
befestige
nun
das
Servobefestigungsschrauben.
Das Nickservo (das im Chassis vorne montierte Servo) wird nun von Innen in die im
Chassis vorbereitete Öffnung gesteckt. Nun halte den Servorahmen (1105) von Außen
an das Servo und befestige nun das Servo mit den, dem Servo beigelegten,
Servobefestigungsschrauben.
Abtriebshebel befindet sich auf gleicher Höhe wie der dazu passende Umlenkhebel.
Nun kannst Du auch den Servoabtriebshebel des Nickservo montieren. Seine
Ausrichtung muss parallel zum Umlenkhebel sein.
Nicht für Servotyp S9350 & S9351
Montage der Taumelscheibenservos

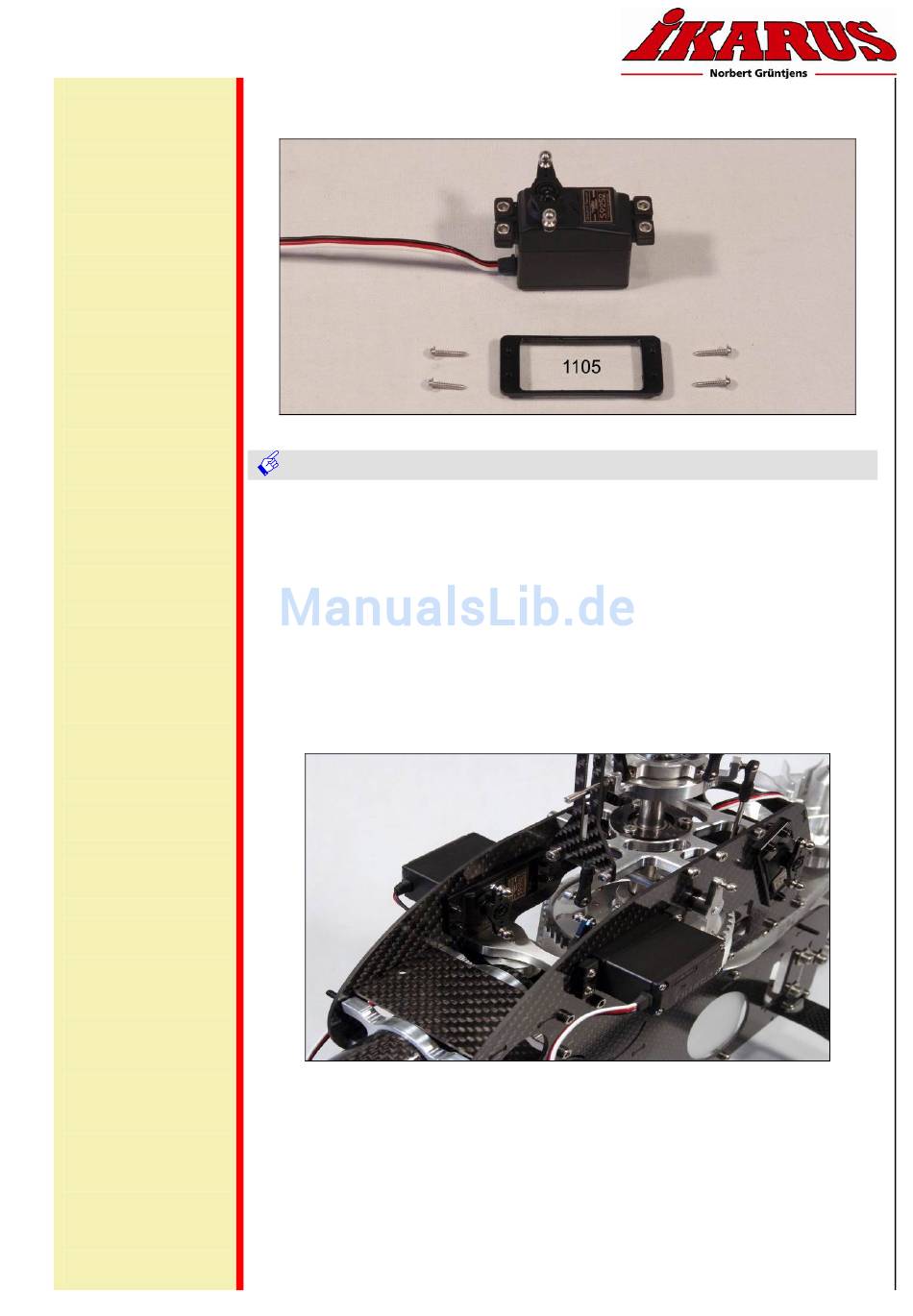

Bild zeigt zu montierendes Taumelscheibenservo
Servo
mit
den,
Beachte
die
Ausrichtung
Bild zeigt montierte Taumelscheibenservo
dem
Servo
beigelegten,
der
Nickservo,
