BAUGRUPPE XIII
Baustufe 4
Benötigte Teile
1x 1073
Paddelstange 480mm
2x UP/040805
Passscheibe 4x8x0,5
BAUGRUPPE XIII
Paddelebene – Baustufe 4
Montiere Paddelstange und Paddelstangenanlenkung.
Beachte den Einbau der Passscheiben 4x8x0,5 (UP/040805).
Schiebe zuerst die Paddelstange (1073) durch die Paddelstangenwippe. Danach fädle
von beiden Seiten je eine Passscheibe 4x8x0,5 (UP/040805) auf die Paddelstange
(1073).
Nun folgen die Paddelstangenanlenkungen. Beachte die Einbaurichtung und Lage der
Anlenkhebel.
Zentriere nun die Paddelstange (1073) und richte die Anlenkhebel parallel zueinander
aus und fixiere die Paddelstange (1073) und die Paddelstangenanlenkungen mit den
Stiftschrauben M4x4 (SS/0404). Die Stiftschrauben sind mit Schraubensicherung zu
sichern.
Achte ganz besonders auf die Zentrierung der Paddelstange und die parallele
Ausrichtung der Anlenkhebel.
Montage Paddelstange und Anlenkung

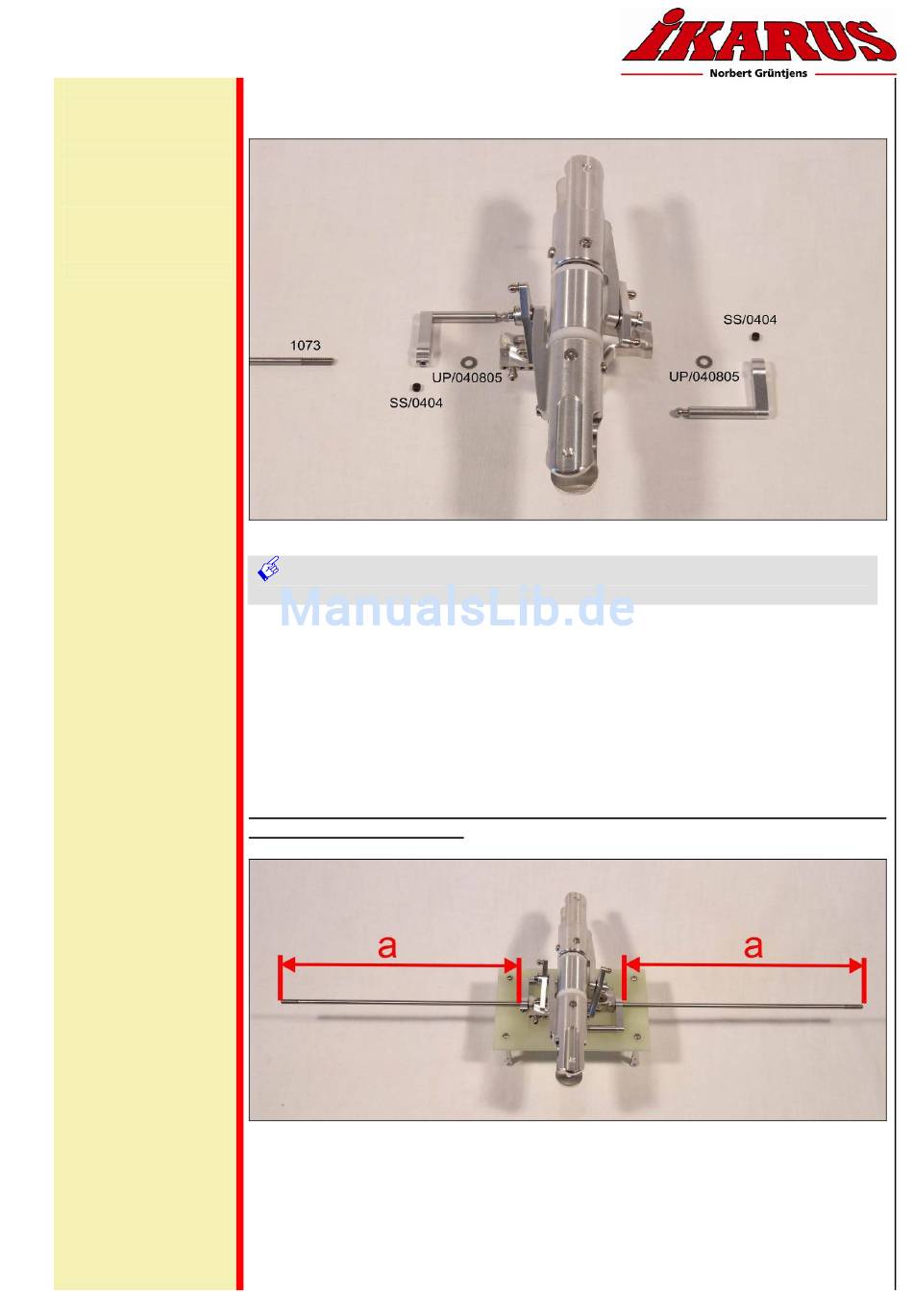

Bild zeigt Teile der Paddelstangenanlenkung
Bild zeigt Zentrierung der Paddelstange
