BAUGRUPPE XXV
Alternativ
Baustufe 1 -
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 1-
Montiere Gummitüllen und Abstandshülsen an Servos.
Beachte die Position des Flansches der Abstandshülsen.
Packe nun einmal in die drei Taumelscheibenservos vom Typ S9350 oder S9351 aus.
Entferne die als Standard montierte Servosscheibe (Typ D) und drehe die
Servohebelbefestigungsschraube wieder zurück in den Servohebelabtrieb (damit sich
diese spezielle Schraube nicht selbständig macht ☺ ). Nun montiere die dem Servo
beigelegten Gummitüllen und Abstandshülsen. Beachte aber das der Flansch der
Abstandshülsen nach oben, also Richtung Servoabtrieb zeigen müssen !!!
Infobox „TIPP & TRICK"
Die Gummitüllen und die Abstandshülsen an den Servos dienen der
Virbrationsentkoppelung. Der Flansch der Abstandshülsen muss immer in Richtung
der zur Befestigung dienenden Halterung zeigen, also weg von der
Servobefestigungsschraube. Im Falle der Taumelscheibenservos des
also in Richtung des Servoabtriebes, da dies Taumelscheibenservos von hinten an
die CFK Seitenplatten (1004) montiert werden.
Nur für Servotyp S9350 & S9351
Alternativ

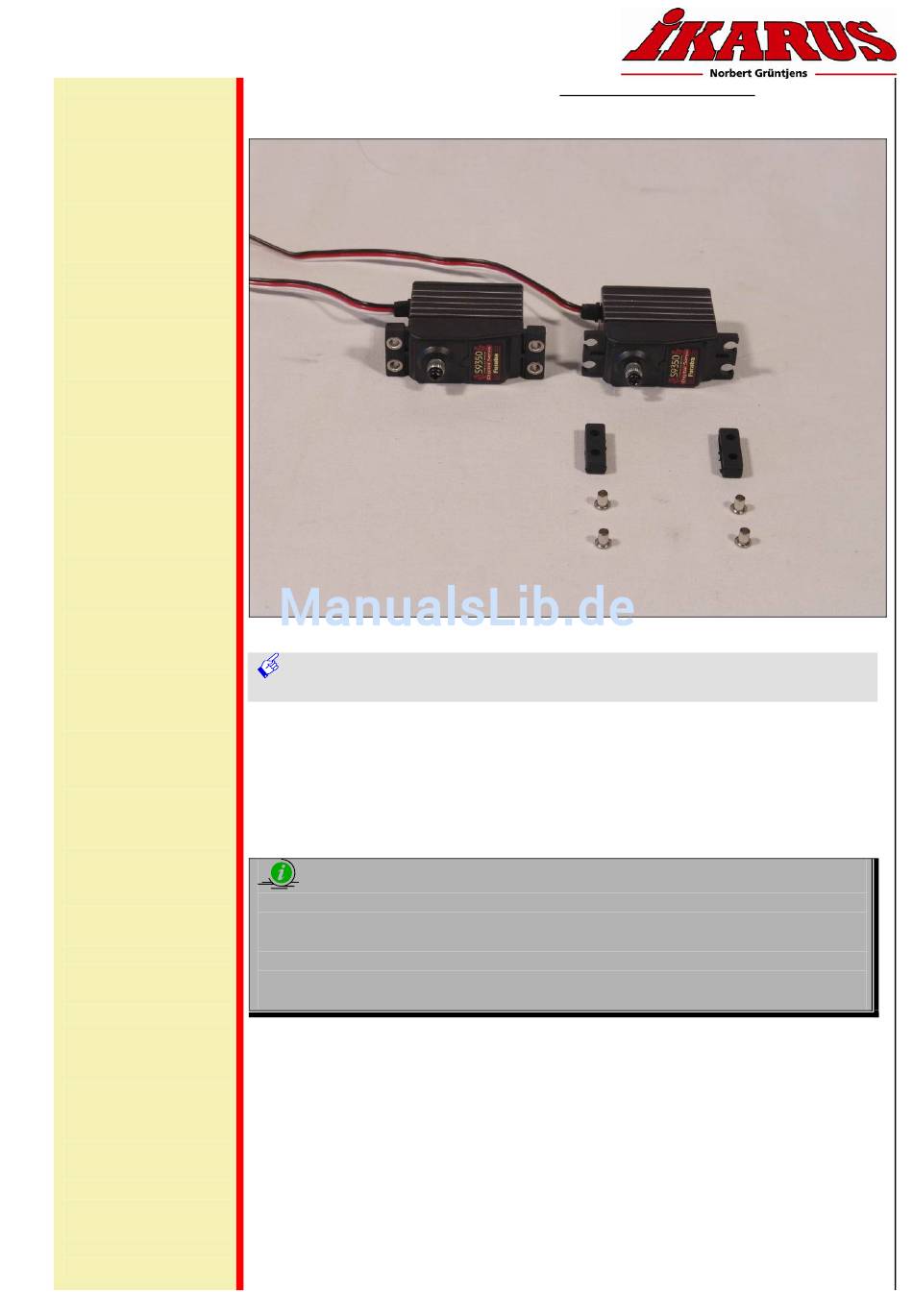

Vorbereitung der Taumelscheibenservos
Bild zeigt die Vorbereitung der Taumelscheibenservos
VISION SX pro
Vision 90 Pro - Bauanleitung - Seite 141
