iKarus Vision 90 Pro Bauanleitung Seite 107

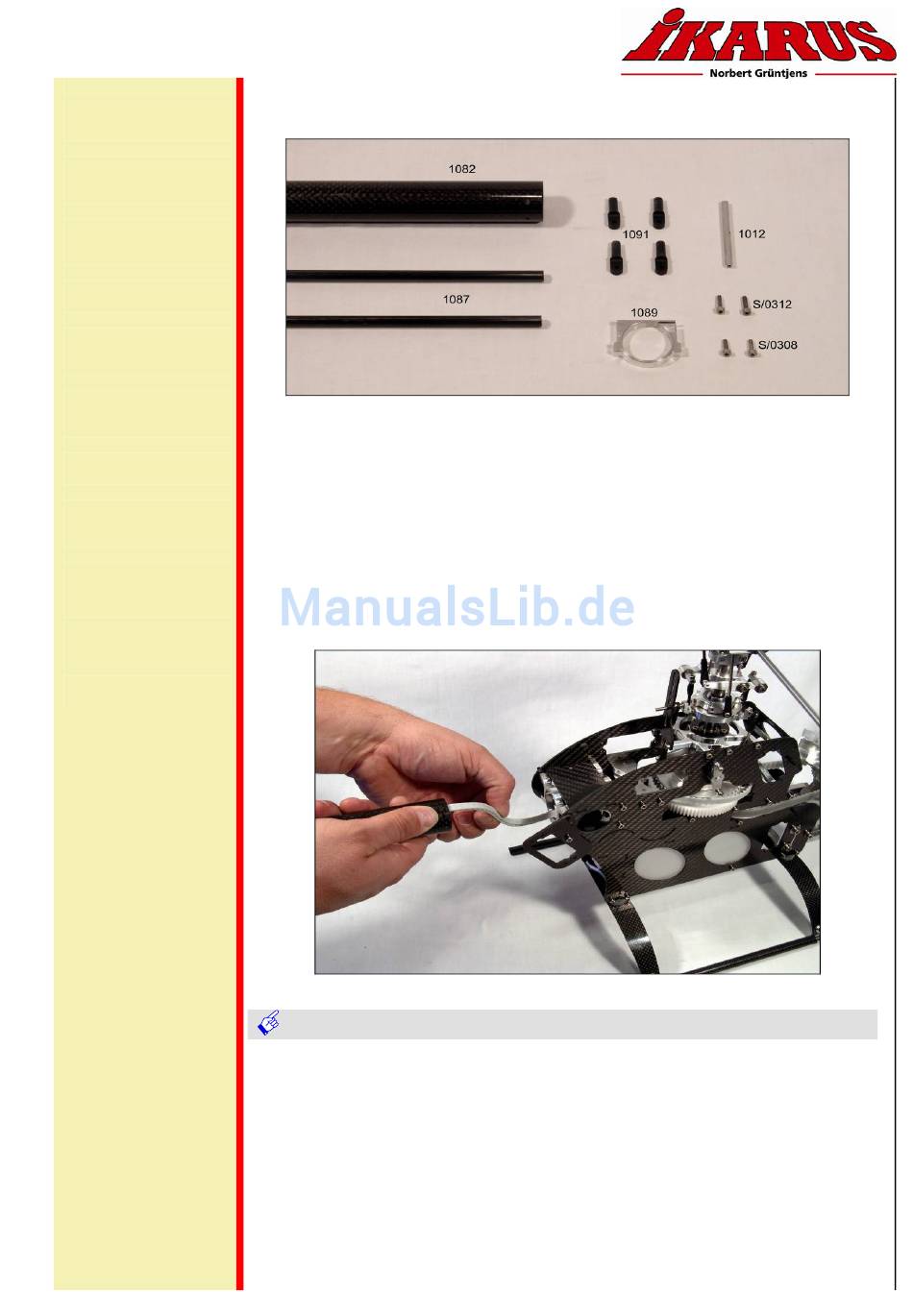

Teile BAUGRUPPE XIX
Gesamt Inhalt
1x 1012
Verbinder 5x60
1x 1082
Heckrohr 30x830 CFK
2x 1087
Heckstrebe CFK
1x 1089
Höhenleitwerkshalter
30mm
4x 1091
Strebenöse Kunststoff
2x S/0308
Imbusschraube M3x8
2x S/0312
Imbusschraube M3x12
BAUGRUPPE XIX
Baustufe 1
Benötigte Teile
1x 1082
Heckrohr 30x830 CFK
BAUGRUPPE XIX
Heckausleger
In dieser Baugruppe montieren wir den Heckausleger, also Heckrohr und dessen
Abstrebung.
Wenn Du dir das Heckrohr 30x830 CFK (1082) einmal genau ansiehst, wirst Du
feststellen dass ein Ende des Heckrohres mehrere Bohrungen aufweist. Diese
Bohrungen dienen zur Aufnahme des Heckrotorgehäuses (1086). So erkennst Du recht
einfach wo Vorn und Hinten am Heckrohr ist.
BAUGRUPPE XIX
Heckausleger – Baustufe 1
Montiere Heckrohr 30x830 CFK (1082)
Fädle zuerst den Heckriemen (1046) in das Heckrohr 30x830 CFK (1082). Nun stecke
das Heckrohr 30x830 CFK (1083) durch beide (gelockerten) Heckrohrhalter (1003) im
Chassis.
Inhaltsangabe der Baugruppe XIX
Einbau Heckrohr
Bild zeigt Einbau Heckrohr
