BAUGRUPPE IV
Baustufe 1
Benötigte Teile
1x 1021
Lagerleiste Hauptlager
1x 1023
Zwischenwelle Z16 M1
2x BB/ 102206
Kugellager 10x22x6
BAUGRUPPE IV
Erste Antriebsgetriebestufe – Baustufe 1

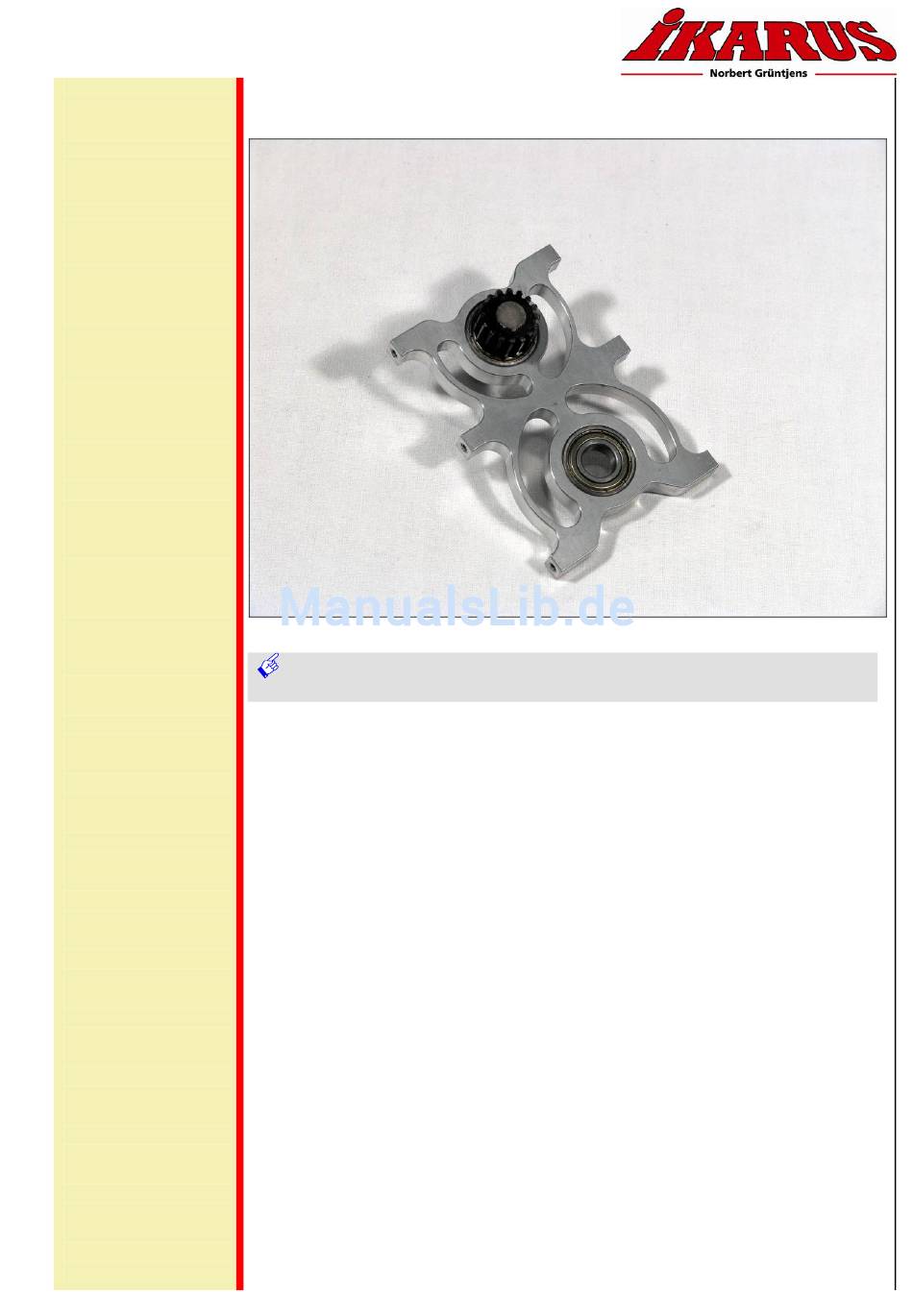

Bild zeigt Lagerleiste Hauptlager mit eingebauten Kugellager und Zwischenwelle
Presse Kugellager (BB/102206) und Zwischenwelle (1023) in Lagerleiste
Hauptlager (1021) ein
Als Erstes nimmst Du die Lagerleiste Hauptlager (1021) zur Hand und presst die
Kugellager 10x22x06 (BB/102206) ein. Wie Du dies bewerkstelligst haben wir ja schon
als Tipp & Trick erklärt.
Danach schiebst Du noch die Zwischenwelle (1023) in das vordere Kugellager
10x22x06 (BB/102206) ein. Beachte dass Du die Zwischenwelle (1023) von der
gleichen Seite einschieben musst, wie auch die Kugellager 10x22x06 (BB/102206).
Montage Lagerleiste Hauptlager
