BAUGRUPPE VII
Baustufe 2
Benötigte Teile
1x 1038
Hauptzahnrad Z80 M1
1x 1039
Freilauf
4x ST/031
Torxschraube M3x10
BAUGRUPPE VII
Hauptzahnrad mit Freilauf – Baustufe 2
Montiere Hauptzahnrad (1038) mit Freilauf (1039)
Nun nimm das Hauptzahnrad
Senklochbohrungen zu Dir zeigen. Steck nun den Freilauf (1039) von unten in die
zentrale Bohrung des Hauptzahnrades (1038) und zwar so dass die im Freilauf
montierte Freilaufhülse vom Hauptzahnrad (1038) weg zeigt. Verschraube dies nun mit
Torxschrauben M3x10 (ST/0310). Sichere die Schrauben mit Schraubensicherung und
ziehe alle Schrauben über Kreuz fest.

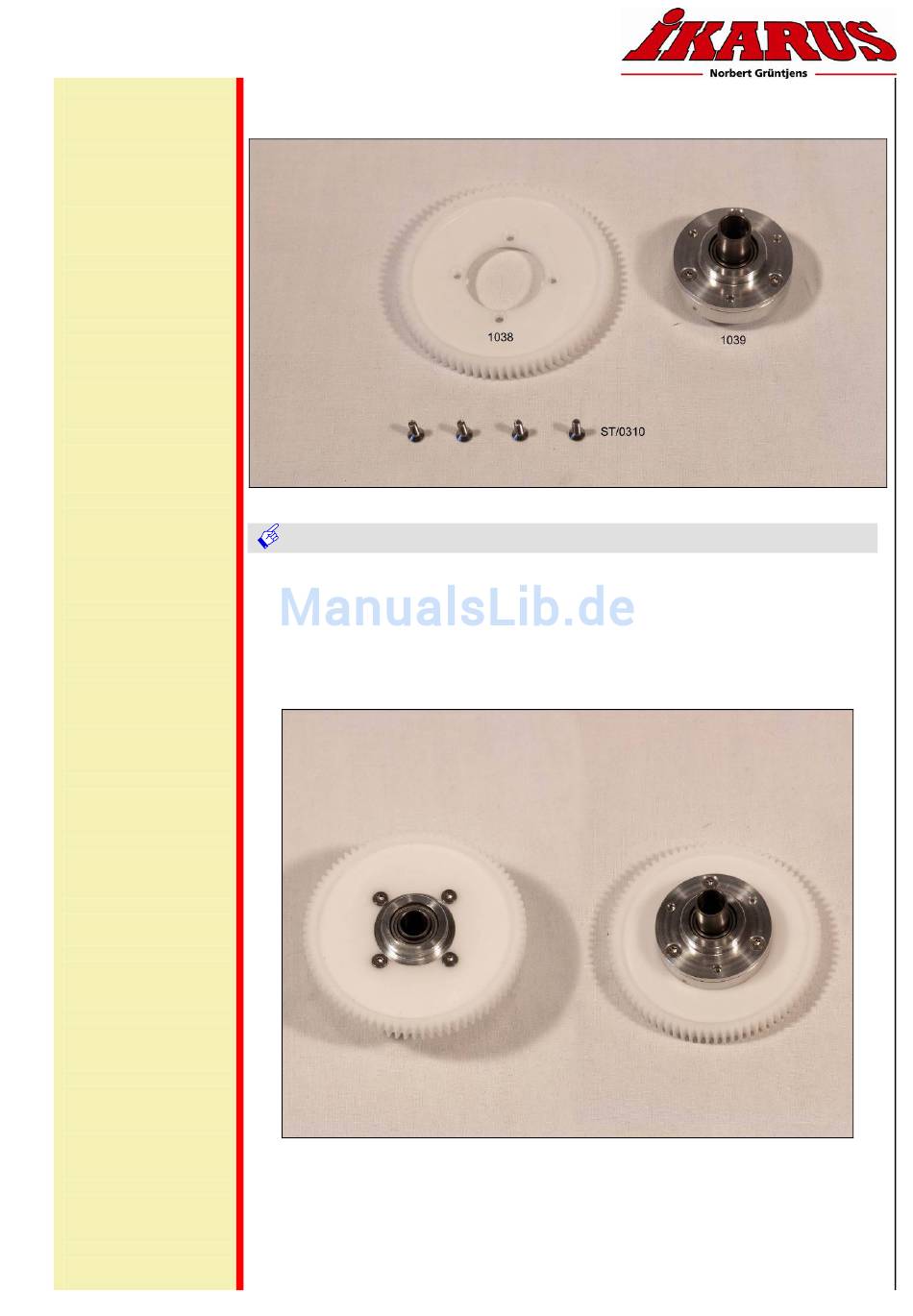

Bild zeigt fertig montiertes Hauptzahnrad von unten
Montage Hauptzahnrad
Bild zeigt Einzelteile des Hauptzahnrades
(1038) zu Hand und drehe es so dass die
Bild zeigt fertig montiertes Hauptzahnrad von oben
Vision 90 Pro - Bauanleitung - Seite 58
