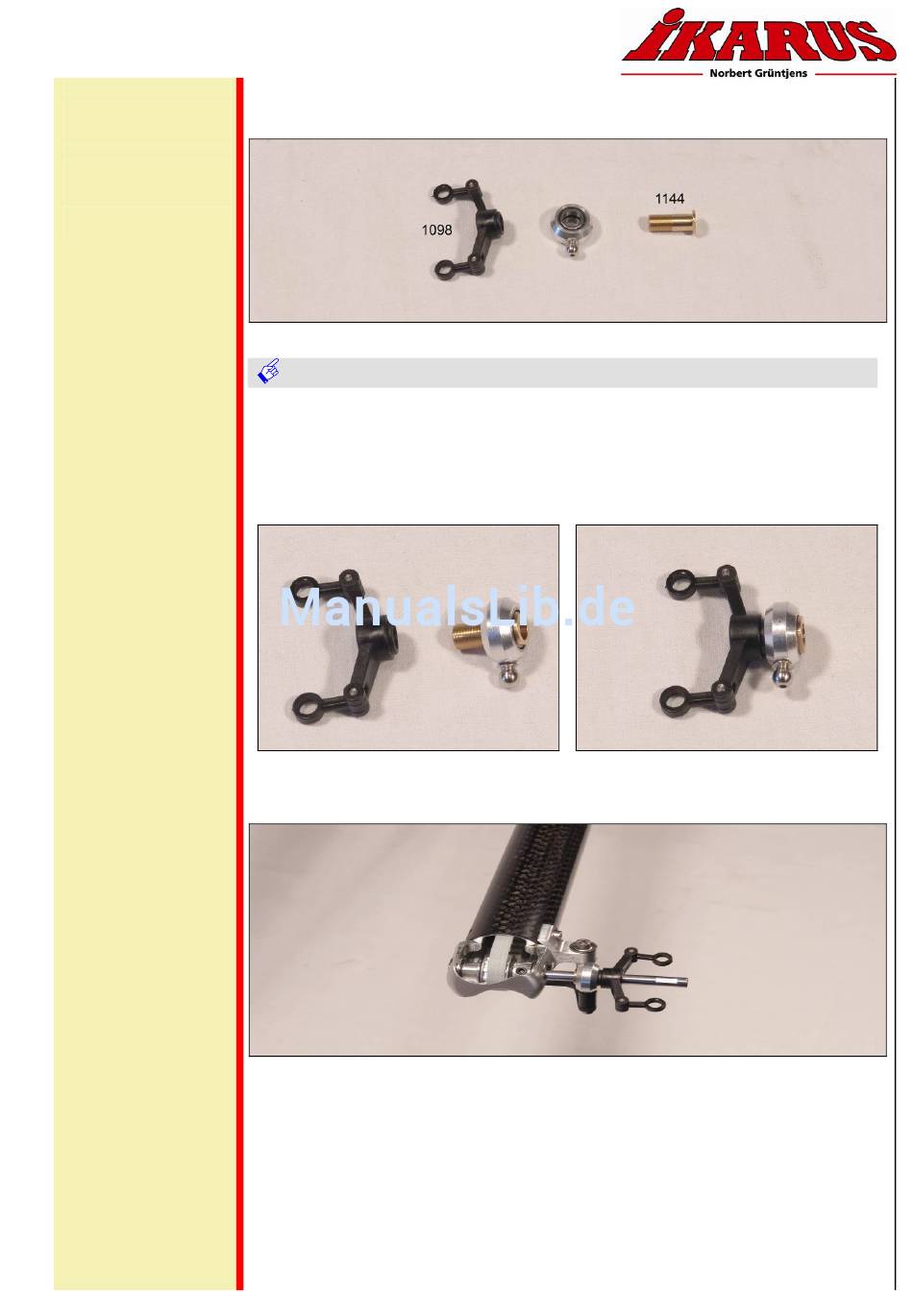

BAUGRUPPE XXII
Baustufe 3
Benötigte Teile
1x 1098 Pitchbrücke
1x 1144
Schiebehülse
Kunststoffheck
BAUGRUPPE XXII
Hecksteuerbrücke – Baustufe 3
Montiere Steuerhülse und Pitchbrücke (1098) auf Schiebehülse (1144)
Schiebe nun den vormontierten Steuerring auf die Scheibehülse (1144). Schraube nun
die Pitchbrücke (1098) auf die Scheibehülse (1144) bis zum Steuerring.
Wichtig dabei ist die Pitchbrücke (1098) soweit festzuziehen, das der Steuerring
spielfrei befestigt ist, jedoch die Kugellager innerhalb des Steuerringes nicht
verklemmt werden. Also spielfrei und trotzdem leichtgängig...
Bild zeigt montierten Steuerring
Schiebe nun die fertig vormontierte Steuerbrücke auf die Heckrotorwelle (1092) und
fädle den Kugelbolzen am Steuerring in die Steuerhülse des Umlenkhebels ein.
Aufbau Hecksteuerbrücke
Bild zeigt Teile der Baustufe 3
Bild zeigt montierte Hecksteuerbrücke
Bild zeigt montierte Pitchbrücke
Vision 90 Pro - Bauanleitung - Seite 126
