BAUGRUPPE XXV
Baustufe 6
Benötigte Teile
1x 1079
Gestänge 78mm
(aus Baugruppe XVI)
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 6
Montiere Gestänge Gasservo. Beachte Rechtwinkeligkeit der Hebel zum
Gestänge bei halb geöffnetem Drosselkücken.
Stelle nun das Gasservo genau auf Mittelposition (bei schon programmiertem Sender
muss die Gaskurve am mittlerem Punkt bei 50% stehen, naja und der Pitchhebel muss
natürlich auch in der Mitte stehen ☺ ) und montiere des Servoabtriebshebel genau
senkrecht nach oben (gegebenenfalls muss jetzt mit Subtrim die Position angepasst
werden oder Du verwendest den 6-flügeligen Abtriebshebel Typ „B" bei dem sich die
gewünschte Position suchen lässt). Wichtig ist nun das der Hebel des Vergasers exakt
nach unten steht und das Drosselkücken in dieser Hebelposition halb geöffnet ist !!!
Dies erreichst Du in dem Du das Drosselkücken auf die halb geöffnete Position bringst,
die Befestigungsstiftschraube des Vergaserhebels öffnest und den Vergaserhebel
dementsprechend justierst.
Nun nimmst Du das, in Baugruppe XVI – Baustufe 5, vormontierte (und hoffentlich
nicht inzwischen verlegte ☺ ) Gasgestänge (1079) zur Hand und drückst es auf die
Kugelbolzen. Gegebenenfalls musst Du das Gasgestänge anpassen um oben
abgebildetes Anlenkungsprinzip zu erreichen.

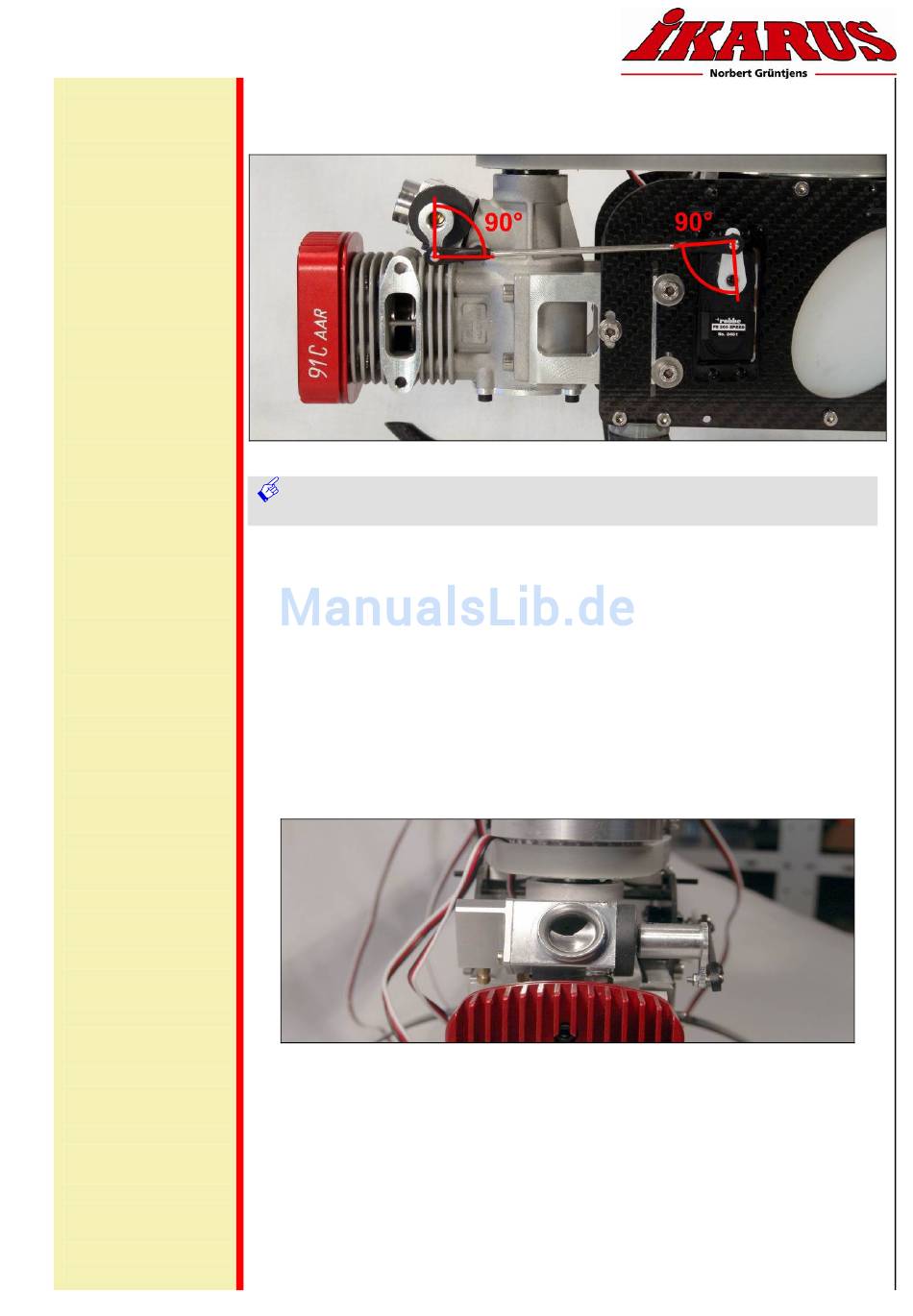

Montage Gestänge Gasservo
Bild zeigt montiertes Gasservo Gestänge
Bild zeigt halb geöffnetes Drosselkücken
Vision 90 Pro - Bauanleitung - Seite 145
