BAUGRUPPE XIII
Baustufe 1
Benötigte Teile
1x 1071
Paddelstangenwippe
2x BB/041004
Kugellager 4x10x4
2x BF/030804
Flanschlager 3x8x4
2x KB/2545
Kugelbolzen M2,5x4,5
BAUGRUPPE XIII
Paddelebene – Baustufe 1
Montiere Kugellager (BB/041004), Flanschlager (BF/030804) sowie
Kugelbolzen (KB/2545) in Paddelstangenwippe (1071)
Beachte das die Flanschlager (BF/030804) von außen montiert werden müssen.
Presse als erstes die Kugellager 4x10x4 (BB/041004) in die Paddelstangenwippe
(1071) ein. Nun die Flanschlager 3x8x4 (BF/030804). Beachte das die Flanschlager
3x8x4 (BF/030804) von außen in die Paddelstangenwippe eingesetzt werden müssen.
Nun schraube die Kugelbolzen M2,5x4,5 (KB/2545) in die Paddelstangenwippe (1071).
Vergiss aber nicht die Kugelbolzen mit Schraubensicherung zu sichern.
Wichtig
ist
die
Position
Paddelstangenwippe (1071). Dies stellt die empfohlene Grundeinstellung dar. Eine
Veränderung der Position der Kugelbolzen M2,5x4,5 (KB/2545) in Richtung Drehachse
der Paddelstangenwippe (1071) ergibt eine geringere Stabilisierung, eine Veränderung
in die andere Richtung ergibt eine Erhöhung der Stabilität.
Infobox „TIPP & TRICK"
Sollten sich die Flansch- als auch Kugellager nur schwer in die Paddelstangenwippe
einfügen lassen (so ein typisches „
Paddelstangenwippe (aber ohne Lager) mit einem Heißluftfön oder im Backofen
(ca.5min. bei 180°C)

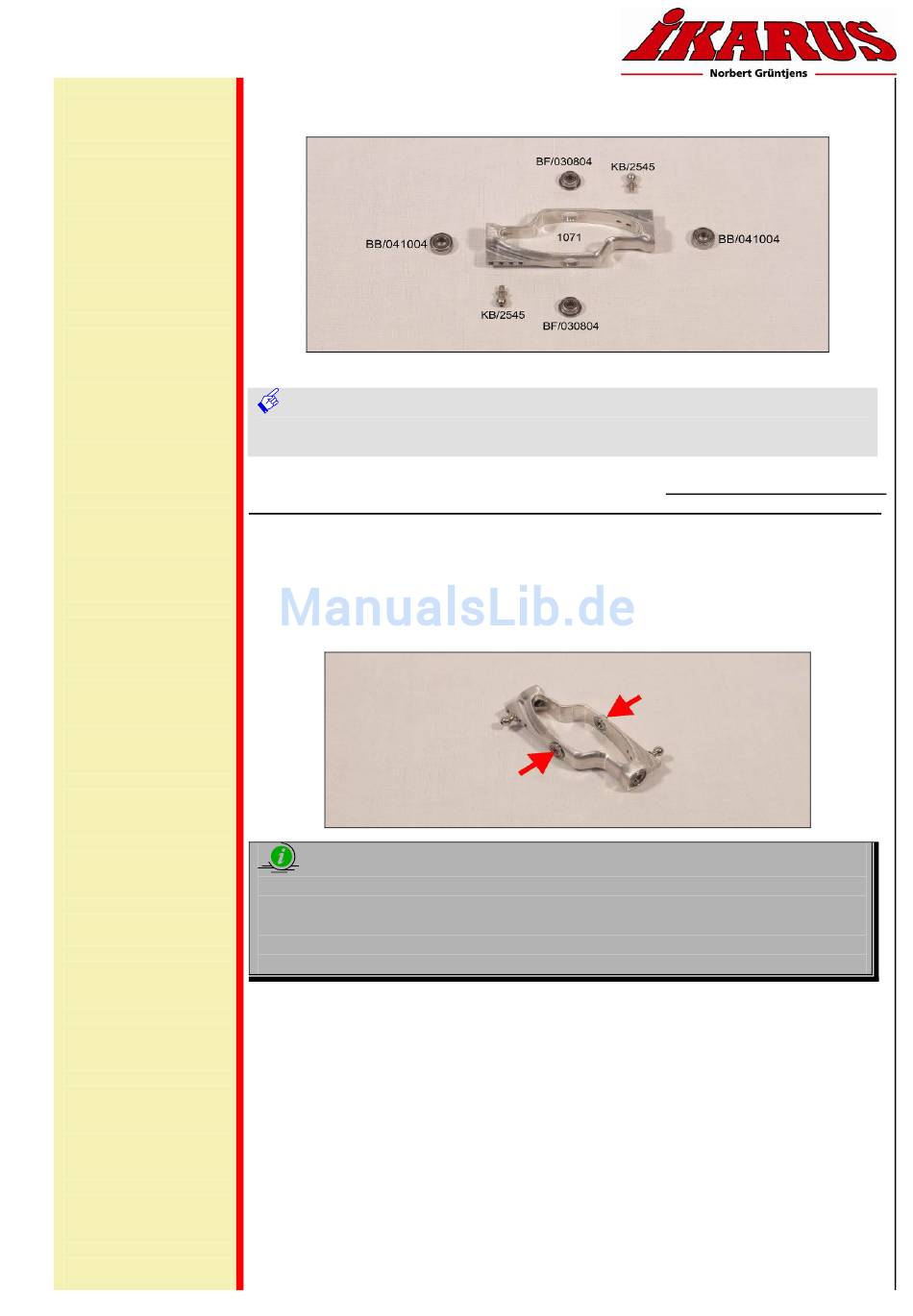

Vormontage Paddelstangenwippe
Bild zeigt die Teile der Paddelstangenwippe
des
Kugelbolzen
Bild zeigt vormontierte Paddelstangenwippe
passt ja gar nicht !!!"),
„passt ja doch !!!"
So ein typisches
M2,5x4,5
(KB/2545)
so erhitze die
☺
