BAUGRUPPE XII
Baustufe 6
Benötigte Teile
1x NN/03
Mutter Stop M3
2x S/0314
Imbusschraube M3x14
2x S/0316
Imbusschraube M3x16
1x S/0323SL
Imbusschraube M3x23
Langer Schaft
2x UP/030605
Passscheibe 3x6x0,5
BAUGRUPPE XII
Rotorkopf – Baustufe 6
Montiere Mischhebel am Anlenkarm(1068)
Beachte Einbau der Passscheiben 3x6x0,5 (UP/030605) zwischen dem
Flanschlager des Mischhebels und dem Anlenkarm (1068)
Stecke nun eine Imbusschraube M3x14 (S/0314) durch die Lager des Mischhebels.
Beachte dabei die Lage des Mischhebels. Der Lagerflansch des Mischhebels muss vom
Anlenkarm (1068) weg zeigen).
Nun fädle eine Passscheibe 3x6x0,5 (UP/030605) auf die Imbusschraube M3x14
(S/0314) und verschraube diese nun im Anlenkarm (1068). Vergiss nicht auch diese
Schraubverbindung gewissenhaft zu sichern (ohne die Flanschlager zu ertränken)
Montage Mischhebel

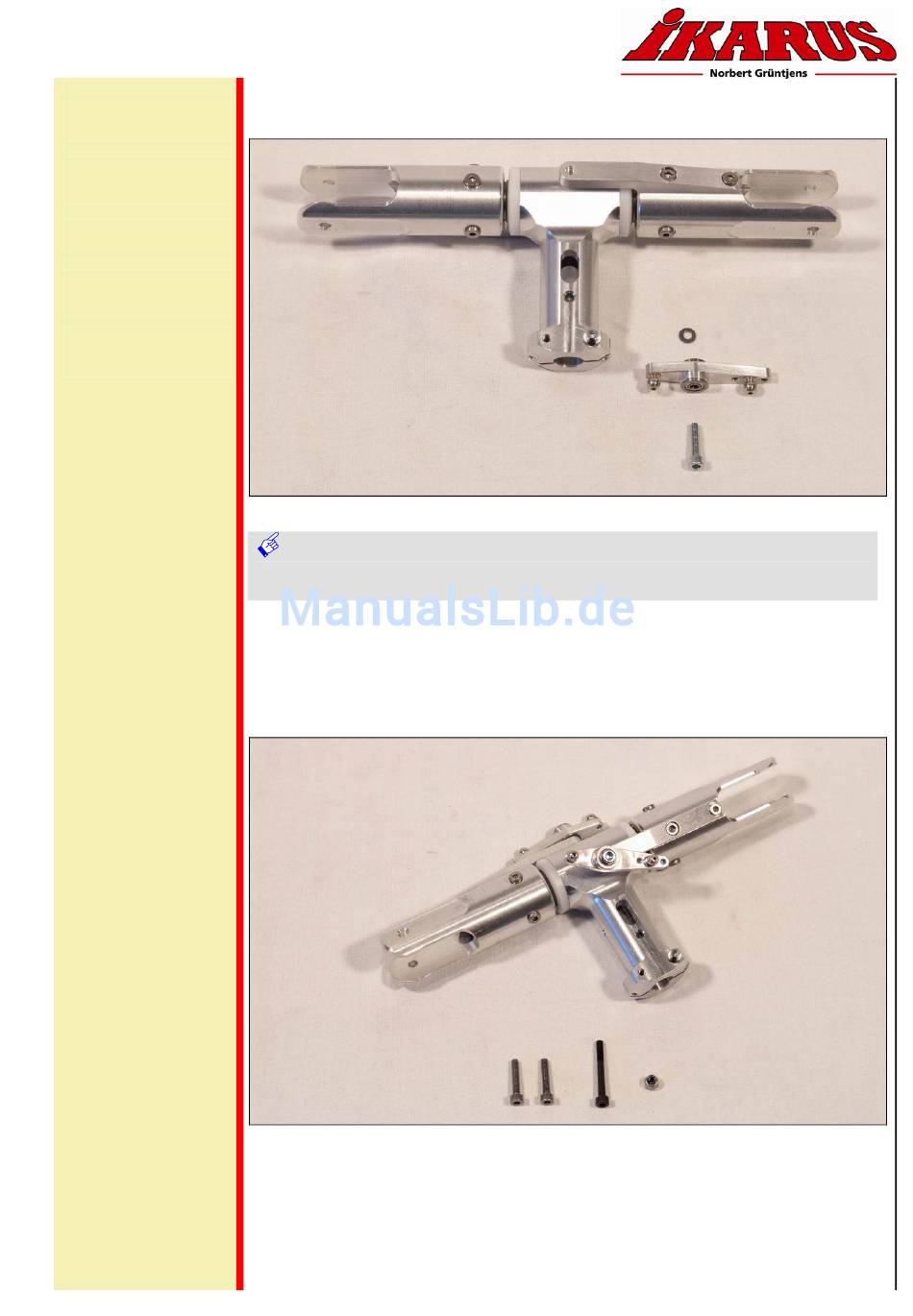

Bild zeigt zu montierenden Mischhebel
Bild zeigt montierten Mischhebel
Vision 90 Pro - Bauanleitung - Seite 85
