BAUGRUPPE XXV
Baustufe 12
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 12
Montiere Schalter ES-2a oder VS-4S wie abgebildet
In dieser Baustufe solltest Du den Schalter montieren. Spätestens jetzt solltest Du dich
entschieden haben ob Du nun einen NiCd- bzw. NiHM- oder einen LiPo-Akku als
Empfängerstromquelle verwenden möchtest. Je nach dem wird nun ein FET-Schalter
ES-2a (NiCd & NiHM) oder ein FET-Schalter VS-4S (LiPo) eingebaut.
Wenn Du nun dem der gewählten Stromquelle entsprechenden Schalter aus der
Verpackung nimmst, wirst Du ebenso Gummitüllen und Abstandshülsen vorfinden. Die
Gummitüllen steckst Du wie auch bei den Servos in ihre Aufnahme. Die
Abstandshülsen steckst Du von unten in die Gummitüllen. Nun steckst Du den so
vorbereiteten Schalter in die dem Nickservo gegenüber liegende Öffnung und zwar so
das die Anschlusskabel nach oben stehen. Wenn Du glücklicher Besitzer von S9350
oder S9351 bist, hast Du noch einen (naja eigentlich drei ☺) Servorahmen übrig. Mit
diesem Servorahmen kannst Du den Schalter befestigen, ansonst befestige den
Schalter mit M2,5x10 Schrauben und dazupassenden Muttern.
Montage Schalter

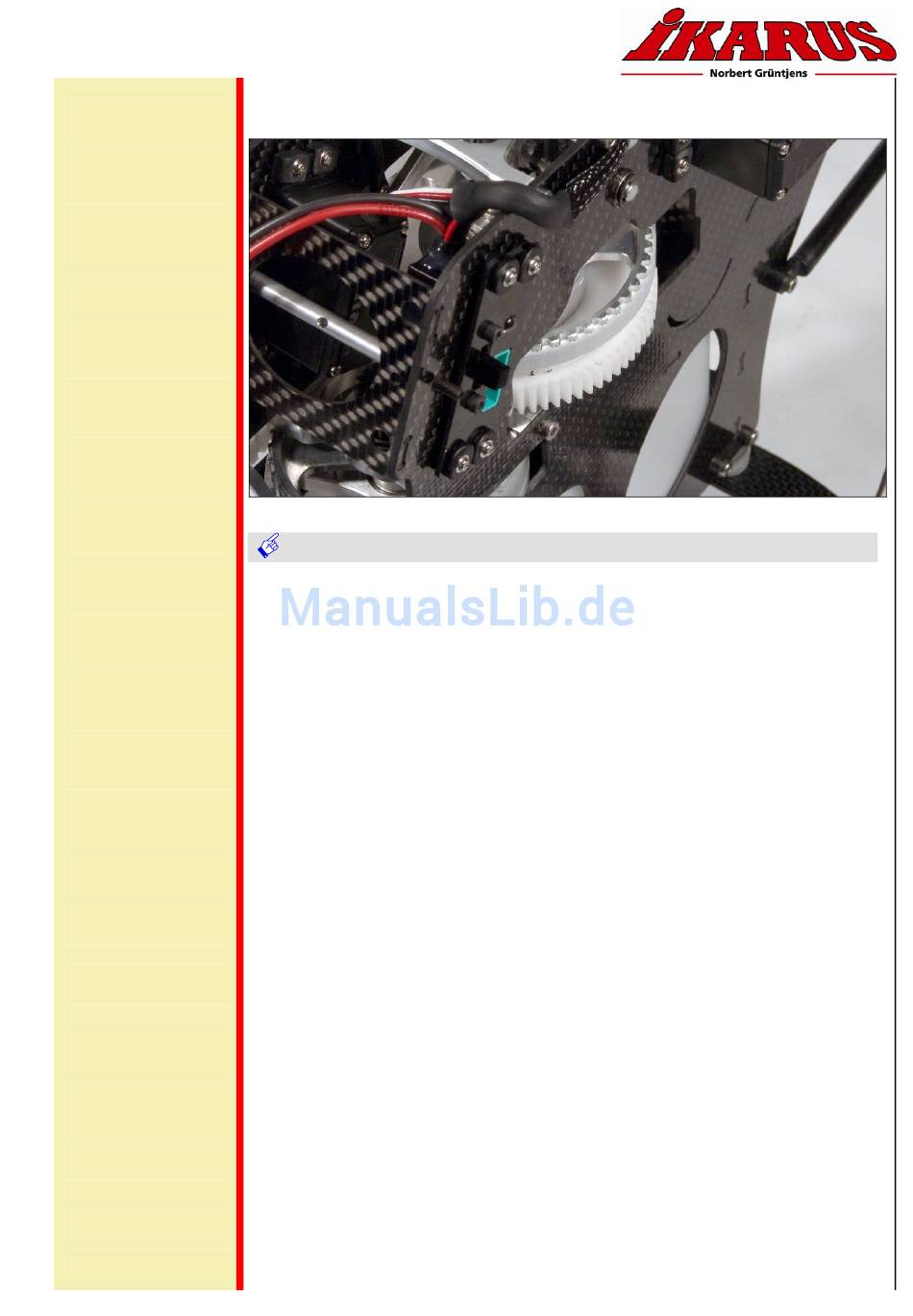

Bild zeigt montierten Schalter
Vision 90 Pro - Bauanleitung - Seite 154
