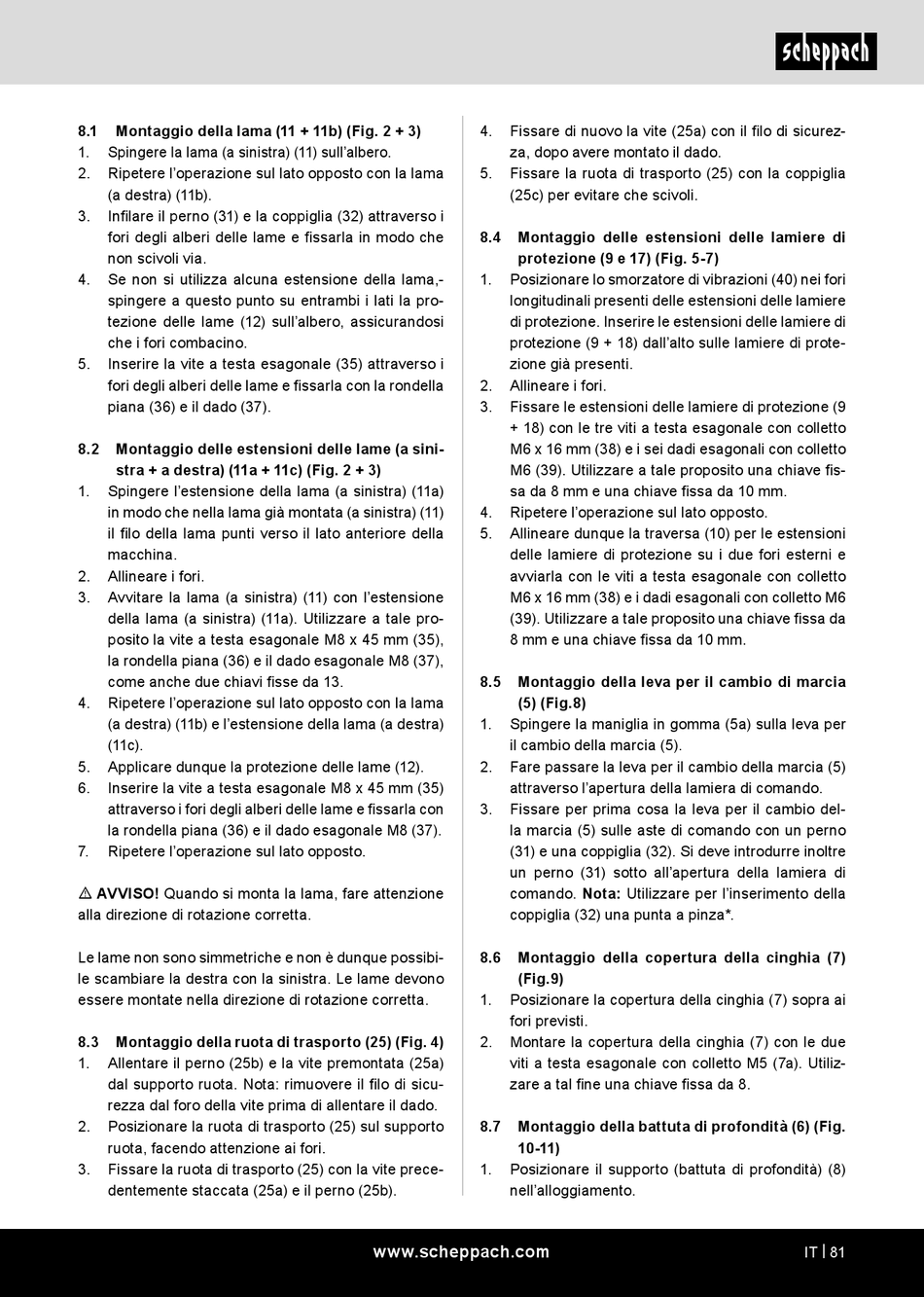

8.1
Montaggio della lama (11 + 11b) (Fig. 2 + 3)
1.
Spingere la lama (a sinistra) (11) sull'albero.
2.
Ripetere l'operazione sul lato opposto con la lama
(a destra) (11b).
3.
Infilare il perno (31) e la coppiglia (32) attraverso i
fori degli alberi delle lame e fissarla in modo che
non scivoli via.
4.
Se non si utilizza alcuna estensione della lama,-
spingere a questo punto su entrambi i lati la pro-
tezione delle lame (12) sull'albero, assicurandosi
che i fori combacino.
5.
Inserire la vite a testa esagonale (35) attraverso i
fori degli alberi delle lame e fissarla con la rondella
piana (36) e il dado (37).
8.2
Montaggio delle estensioni delle lame (a sini-
stra + a destra) (11a + 11c) (Fig. 2 + 3)
1.
Spingere l'estensione della lama (a sinistra) (11a)
in modo che nella lama già montata (a sinistra) (11)
il filo della lama punti verso il lato anteriore della
macchina.
2.
Allineare i fori.
3.
Avvitare la lama (a sinistra) (11) con l'estensione
della lama (a sinistra) (11a). Utilizzare a tale pro-
posito la vite a testa esagonale M8 x 45 mm (35),
la rondella piana (36) e il dado esagonale M8 (37),
come anche due chiavi fisse da 13.
4.
Ripetere l'operazione sul lato opposto con la lama
(a destra) (11b) e l'estensione della lama (a destra)
(11c).
5.
Applicare dunque la protezione delle lame (12).
6.
Inserire la vite a testa esagonale M8 x 45 mm (35)
attraverso i fori degli alberi delle lame e fissarla con
la rondella piana (36) e il dado esagonale M8 (37).
7.
Ripetere l'operazione sul lato opposto.
m AVVISO! Quando si monta la lama, fare attenzione
alla direzione di rotazione corretta.
Le lame non sono simmetriche e non è dunque possibi-
le scambiare la destra con la sinistra. Le lame devono
essere montate nella direzione di rotazione corretta.
8.3
Montaggio della ruota di trasporto (25) (Fig. 4)
1.
Allentare il perno (25b) e la vite premontata (25a)
dal supporto ruota. Nota: rimuovere il filo di sicu-
rezza dal foro della vite prima di allentare il dado.
2.
Posizionare la ruota di trasporto (25) sul supporto
ruota, facendo attenzione ai fori.
3.
Fissare la ruota di trasporto (25) con la vite prece-
dentemente staccata (25a) e il perno (25b).
4.
Fissare di nuovo la vite (25a) con il filo di sicurez-
za, dopo avere montato il dado.
5.
Fissare la ruota di trasporto (25) con la coppiglia
(25c) per evitare che scivoli.
8.4
Montaggio delle estensioni delle lamiere di
protezione (9 e 17) (Fig. 5-7)
1.
Posizionare lo smorzatore di vibrazioni (40) nei fori
longitudinali presenti delle estensioni delle lamiere
di protezione. Inserire le estensioni delle lamiere di
protezione (9 + 18) dall'alto sulle lamiere di prote-
zione già presenti.
2.
Allineare i fori.
3.
Fissare le estensioni delle lamiere di protezione (9
+ 18) con le tre viti a testa esagonale con colletto
M6 x 16 mm (38) e i sei dadi esagonali con colletto
M6 (39). Utilizzare a tale proposito una chiave fis-
sa da 8 mm e una chiave fissa da 10 mm.
4.
Ripetere l'operazione sul lato opposto.
5.
Allineare dunque la traversa (10) per le estensioni
delle lamiere di protezione su i due fori esterni e
avviarla con le viti a testa esagonale con colletto
M6 x 16 mm (38) e i dadi esagonali con colletto M6
(39). Utilizzare a tale proposito una chiave fissa da
8 mm e una chiave fissa da 10 mm.
8.5
Montaggio della leva per il cambio di marcia
(5) (Fig.8)
1.
Spingere la maniglia in gomma (5a) sulla leva per
il cambio della marcia (5).
2.
Fare passare la leva per il cambio della marcia (5)
attraverso l'apertura della lamiera di comando.
3.
Fissare per prima cosa la leva per il cambio del-
la marcia (5) sulle aste di comando con un perno
(31) e una coppiglia (32). Si deve introdurre inoltre
un perno (31) sotto all'apertura della lamiera di
comando. Nota: Utilizzare per l'inserimento della
coppiglia (32) una punta a pinza*.
8.6
Montaggio della copertura della cinghia (7)
(Fig.9)
1.
Posizionare la copertura della cinghia (7) sopra ai
fori previsti.
2.
Montare la copertura della cinghia (7) con le due
viti a testa esagonale con colletto M5 (7a). Utiliz-
zare a tal fine una chiave fissa da 8.
8.7
Montaggio della battuta di profondità (6) (Fig.
10-11)
1.
Posizionare il supporto (battuta di profondità) (8)
nell'alloggiamento.
www.scheppach.com
IT | 81
