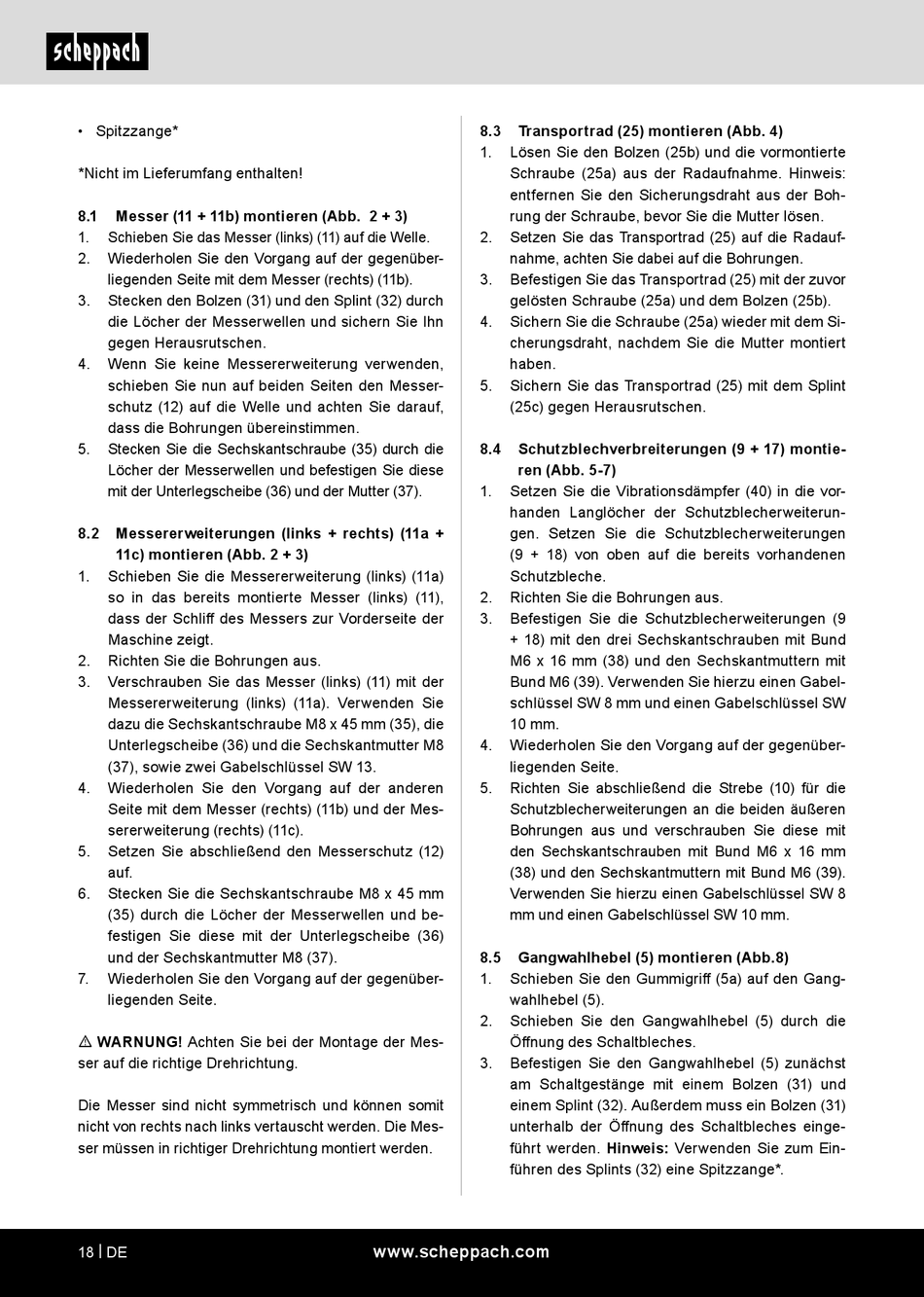

Scheppach MTP750 Originalbetriebsanleitung Seite 18

• Spitzzange*
*Nicht im Lieferumfang enthalten!
8.1 Messer (11 + 11b) montieren (Abb. 2 + 3)
1. Schieben Sie das Messer (links) (11) auf die Welle.
2. Wiederholen Sie den Vorgang auf der gegenüber-
liegenden Seite mit dem Messer (rechts) (11b).
3. Stecken den Bolzen (31) und den Splint (32) durch
die Löcher der Messerwellen und sichern Sie Ihn
gegen Herausrutschen.
4. Wenn Sie keine Messererweiterung verwenden,
schieben Sie nun auf beiden Seiten den Messer-
schutz (12) auf die Welle und achten Sie darauf,
dass die Bohrungen übereinstimmen.
5. Stecken Sie die Sechskantschraube (35) durch die
Löcher der Messerwellen und befestigen Sie diese
mit der Unterlegscheibe (36) und der Mutter (37).
8.2 Messererweiterungen (links + rechts) (11a +
11c) montieren (Abb. 2 + 3)
1. Schieben Sie die Messererweiterung (links) (11a)
so in das bereits montierte Messer (links) (11),
dass der Schliff des Messers zur Vorderseite der
Maschine zeigt.
2. Richten Sie die Bohrungen aus.
3. Verschrauben Sie das Messer (links) (11) mit der
Messererweiterung (links) (11a). Verwenden Sie
dazu die Sechskantschraube M8 x 45 mm (35), die
Unterlegscheibe (36) und die Sechskantmutter M8
(37), sowie zwei Gabelschlüssel SW 13.
4. Wiederholen Sie den Vorgang auf der anderen
Seite mit dem Messer (rechts) (11b) und der Mes-
sererweiterung (rechts) (11c).
5. Setzen Sie abschließend den Messerschutz (12)
auf.
6. Stecken Sie die Sechskantschraube M8 x 45 mm
(35) durch die Löcher der Messerwellen und be-
festigen Sie diese mit der Unterlegscheibe (36)
und der Sechskantmutter M8 (37).
7. Wiederholen Sie den Vorgang auf der gegenüber-
liegenden Seite.
m WARNUNG! Achten Sie bei der Montage der Mes-
ser auf die richtige Drehrichtung.
Die Messer sind nicht symmetrisch und können somit
nicht von rechts nach links vertauscht werden. Die Mes-
ser müssen in richtiger Drehrichtung montiert werden.
18 | DE
8.3 Transportrad (25) montieren (Abb. 4)
1. Lösen Sie den Bolzen (25b) und die vormontierte
Schraube (25a) aus der Radaufnahme. Hinweis:
entfernen Sie den Sicherungsdraht aus der Boh-
rung der Schraube, bevor Sie die Mutter lösen.
2. Setzen Sie das Transportrad (25) auf die Radauf-
nahme, achten Sie dabei auf die Bohrungen.
3. Befestigen Sie das Transportrad (25) mit der zuvor
gelösten Schraube (25a) und dem Bolzen (25b).
4. Sichern Sie die Schraube (25a) wieder mit dem Si-
cherungsdraht, nachdem Sie die Mutter montiert
haben.
5. Sichern Sie das Transportrad (25) mit dem Splint
(25c) gegen Herausrutschen.
8.4 Schutzblechverbreiterungen (9 + 17) montie-
ren (Abb. 5-7)
1. Setzen Sie die Vibrationsdämpfer (40) in die vor-
handen Langlöcher der Schutzblecherweiterun-
gen. Setzen Sie die Schutzblecherweiterungen
(9 + 18) von oben auf die bereits vorhandenen
Schutzbleche.
2. Richten Sie die Bohrungen aus.
3. Befestigen Sie die Schutzblecherweiterungen (9
+ 18) mit den drei Sechskantschrauben mit Bund
M6 x 16 mm (38) und den Sechskantmuttern mit
Bund M6 (39). Verwenden Sie hierzu einen Gabel-
schlüssel SW 8 mm und einen Gabelschlüssel SW
10 mm.
4. Wiederholen Sie den Vorgang auf der gegenüber-
liegenden Seite.
5. Richten Sie abschließend die Strebe (10) für die
Schutzblecherweiterungen an die beiden äußeren
Bohrungen aus und verschrauben Sie diese mit
den Sechskantschrauben mit Bund M6 x 16 mm
(38) und den Sechskantmuttern mit Bund M6 (39).
Verwenden Sie hierzu einen Gabelschlüssel SW 8
mm und einen Gabelschlüssel SW 10 mm.
8.5 Gangwahlhebel (5) montieren (Abb.8)
1. Schieben Sie den Gummigriff (5a) auf den Gang-
wahlhebel (5).
2. Schieben Sie den Gangwahlhebel (5) durch die
Öffnung des Schaltbleches.
3. Befestigen Sie den Gangwahlhebel (5) zunächst
am Schaltgestänge mit einem Bolzen (31) und
einem Splint (32). Außerdem muss ein Bolzen (31)
unterhalb der Öffnung des Schaltbleches einge-
führt werden. Hinweis: Verwenden Sie zum Ein-
führen des Splints (32) eine Spitzzange*.
